STADES

Les stades, les grands lieux de loisirs et d'évènements d'aujourd'hui

Les stades sont bien plus que de simples lieux dédiés aux événements sportifs. Tout est possible dans cet ovale architectural. Ce sont des installations multifonctionnelles destinées à accueillir des événements majeurs.

Les stades modernes peuvent accueillir des dizaines de milliers de personnes et disposent d’une infrastructure capable de desservir l’ensemble de la population d’une ville de taille moyenne. Leur structure est tout aussi complexe, comprenant des parkings et des garages, des zones d’entrée, d’attente et réservées aux médias, des escaliers, des tribunes, ainsi que des installations de loisirs, techniques et de restauration.

De nombreuses réglementations s’appliquent en cas d’incendie ou de risques techniques ou économiques. Les détails sont régis, entre autres, par les réglementations détaillées en matière de construction et d’exploitation prévues par le règlement sur les centres de rassemblement.

Exigences et solutions

Systèmes de voies d'évacuation

Exigences

Les événements de masse, tels que les matchs de football ou les concerts, revêtent une grande importance sociale, culturelle et économique. La sécurité des visiteurs et des employés est ici la priorité absolue. Une forte affluence ou des événements imprévus, comme un incendie ou des défaillances techniques, peuvent provoquer des situations de panique auxquelles il faut parer par des mesures structurelles.

Outre d'autres mesures, les dispositifs d'issues de secours conformes à la norme DIN EN 179 et les dispositifs anti-panique conformes à la norme EN 1125 garantissent une évacuation sans encombre en cas d'urgence. Les voies d'évacuation doivent être facilement accessibles et conçues de manière à permettre aux personnes de quitter un bâtiment rapidement et en toute sécurité.

SOLUTIONS NOVOFERM SÉLECTIONNÉES

Portes coupe-feu à deux vantaux T30-2 (EI2 30), T60-2 (EI2 60) ou T90-2 (EI2 90) avec fonction anti-panique intégrale
Portes multifonctionnelles avec variantes de serrures anti-panique conformes aux normes DIN EN 179 et DIN EN 1125, offrant de nombreuses options d'équipement
Des systèmes de sortie de secours (poignée à levier et serrure anti-panique) conformes à la norme DIN EN 179 ou des serrures anti-panique (barres et serrures anti-panique) conformes à la norme DIN EN 1125 peuvent être intégrés aux portes
Serrures anti-panique à verrouillage automatique
Serrures anti-panique à verrouillage simple ou multipoints – avec différentes fonctions de passage
Barres de poussée ou tactiles conformes à la norme DIN EN 1125 pour une évacuation rapide et sûre du bâtiment
Verrouillage des portes de secours avec gâche de secours supplémentaire au-dessus de la serrure principale

EXEMPLES À L'ÉTAT MONTÉ

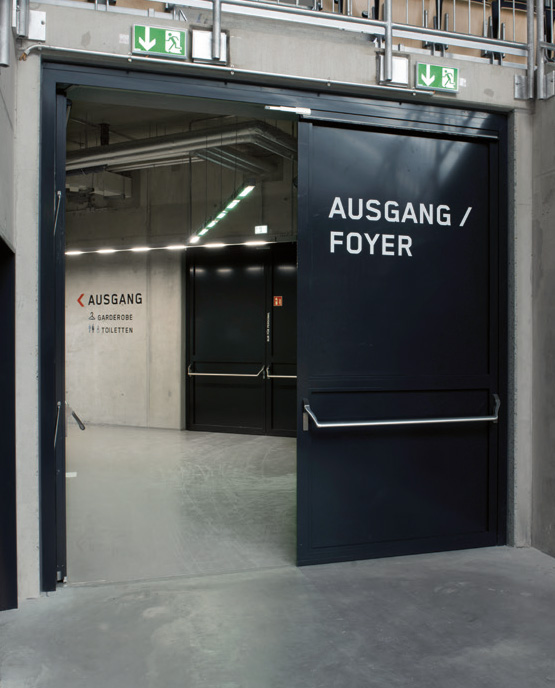

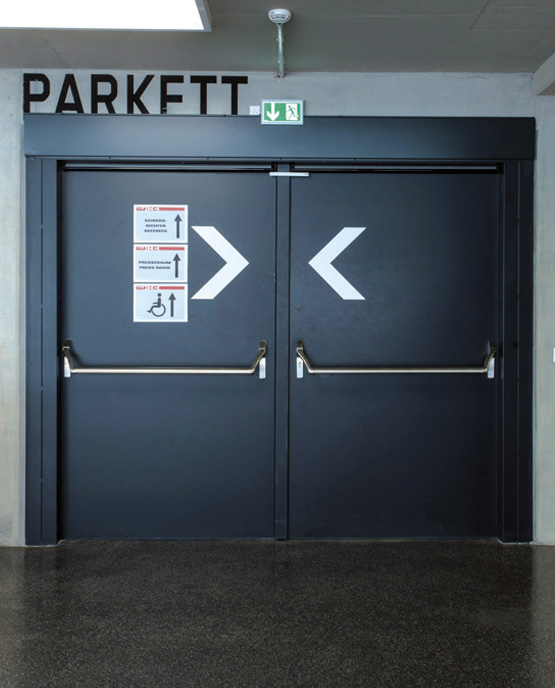

Portes coupe-feu à deux vantaux T30-2 (EI2 30), T60 (EI2 60) ou T90-2 (EI2 90) équipées de dispositifs anti-panique complets conformes à la norme DIN EN 1125, avec barres anti-panique à entraînement par engrenage

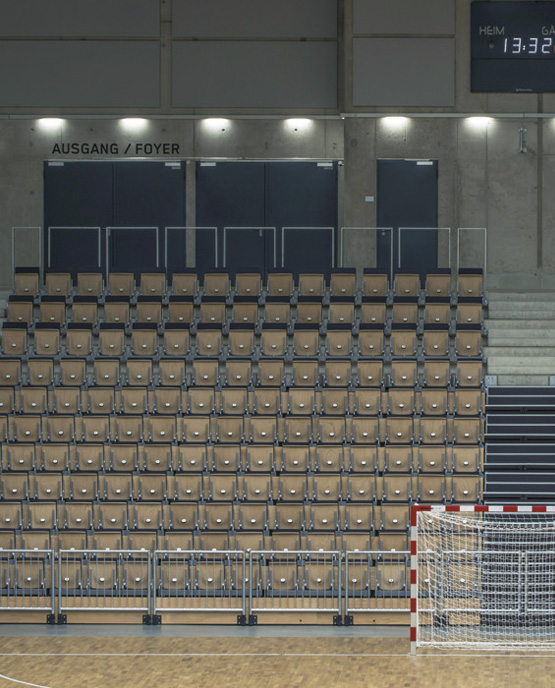

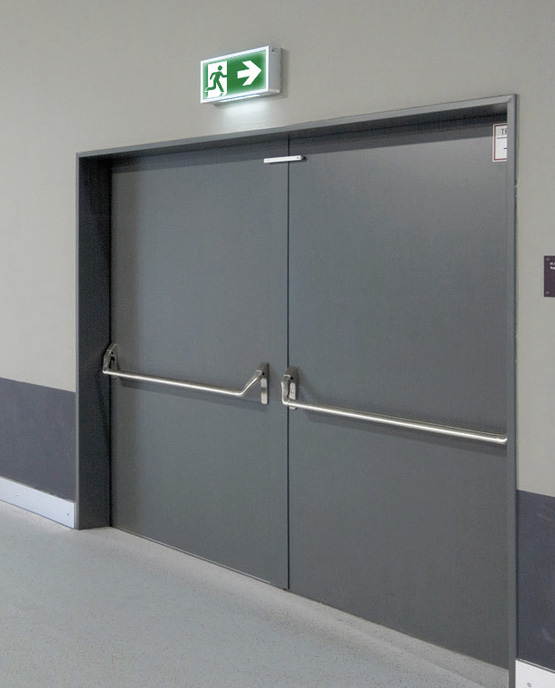

Portes coupe-feu à deux vantaux T30-2 (EI2 30), T60 (EI2 60) ou T90-2 (EI2 90) équipées de dispositifs anti-panique complets conformes à la norme DIN EN 1125, avec barres anti-panique à entraînement par engrenage

Charge continue et résistance à l'usure

Exigences

De nombreux visiteurs utilisent les différentes installations d'un stade avant, pendant et après les matchs ou les concerts. Les zones d'entrée et de sortie ainsi que l'accès aux sanitaires sont soumis à des contraintes particulières.

La séparation des zones chaudes et froides impose également des exigences élevées aux portes et portails. Ces éléments doivent en outre être équipés de serrures à verrouillage automatique, dotées d'une fonction anti-panique, conformément aux normes DIN EN 1191 et DIN EN 14600.

Les portes coupe-feu et pare-fumée doivent garantir une fermeture sûre des locaux en cas d'incendie. La « durabilité de la fermeture automatique » conformément à la norme DIN EN 1191 doit être testée et classée selon la norme DIN EN 14600. De plus, les portes doivent pouvoir résister à de légers dommages sans perdre leur fonctionnalité.

SOLUTIONS NOVOFERM SÉLECTIONNÉES

Portes à cadre tubulaire à un ou deux vantaux, de type T30 (EI2 30) ou T90 (EI2 90), en acier, offrant une qualité et une résistance élevées, même en cas de sollicitations continues extrêmes et d’erreurs de manipulation fréquentes
Portes en acier dont les dommages superficiels limités peuvent être rapidement réparés ou repeints
Les portes contractuelles hautement configurables de la gamme Premio, en version à feuillure épaisse ou affleurante, ont été testées avec succès par des instituts indépendants d'essai des matériaux en tant qu'ensemble comprenant le vantail, les ferrures et le cadre dans la catégorie la plus exigeante, C5 ; lors de cet essai d'endurance, au moins 200 000 cycles d'ouverture et de fermeture simulent une durée de vie d'environ 20 ans en accéléré
Portes à cadre tubulaire stables et robustes (épaisseur de profilé 4 mm, épaisseur de tôle jusqu’à 1,5 mm, ...)
Portes multifonctionnelles à structure stable en tôle d’acier et présentant d’excellentes valeurs de résistance mécanique, servant de séparation entre les zones ouvertes des stades et les bureaux, les locaux techniques et les zones VIP fermées
Cadres en acier offrant une grande stabilité et une longue durée de vie
Les zones de feuillure des portes à cadre tubulaire, sujettes à l’accumulation de saletés, peuvent être entièrement recouvertes d’une bande Promaseal revêtue de plastique.
Cela rend le nettoyage quotidien des portes particulièrement facile et rapide

EXEMPLES À L'ÉTAT MONTÉ

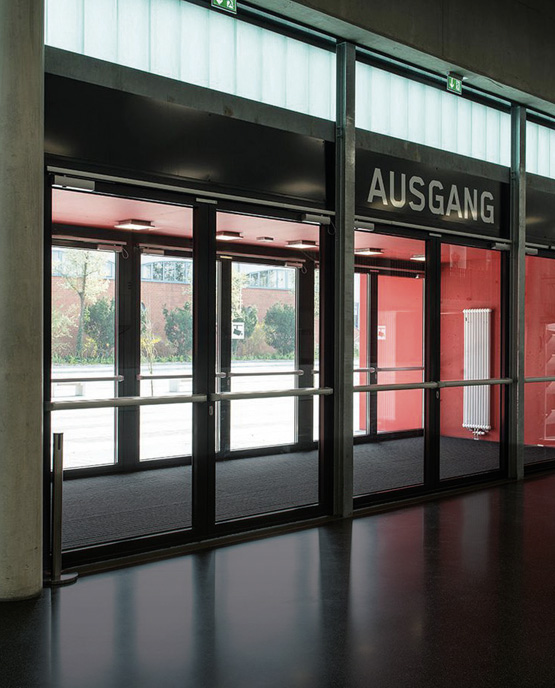

Portes à cadre tubulaire T30 (EI2 30) ou T90 (EI2 90) à un ou deux vantaux, en acier, offrant une qualité et une résistance élevées, même en cas de sollicitations extrêmes et continues et d'erreurs de manipulation fréquentes

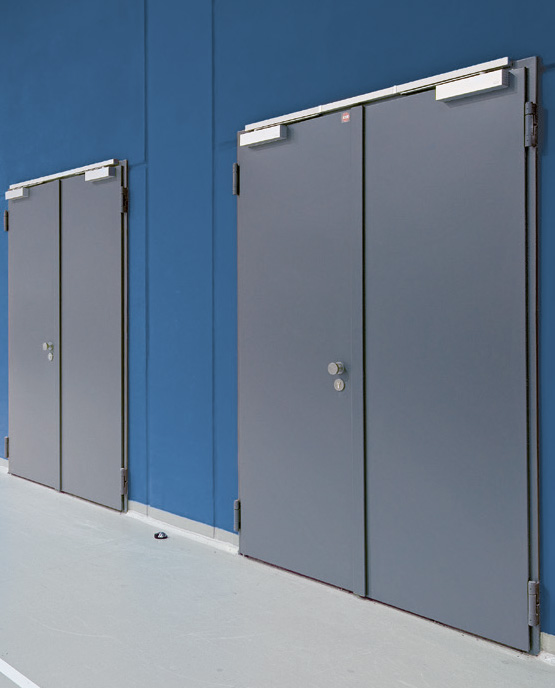

Portes multifonctionnelles dotées d'une structure robuste en tôle d'acier et présentant d'excellentes caractéristiques de résistance mécanique

Sécurité

Exigences

Plus encore que dans d’autres lieux très fréquentés, le flux de visiteurs dans les stades sportifs se concentre à certains moments où les capacités d’accueil sont poussées à leur limite. Dans les cas extrêmes, des précautions doivent également être prises pour gérer les supporters turbulents et ainsi protéger les autres spectateurs.

La sécurité des visiteurs en cas d'émeutes ou d'actes terroristes fait tout autant partie de la description des scénarios d'évacuation que la vidéosurveillance dans l'ensemble du stade – ce qui est également prescrit par l'UEFA.

Des mesures supplémentaires telles que le contrôle d'accès aux zones VIP et la mise en place de parkings sécurisés font également partie des exigences générales dans de nombreux stades.

SOLUTIONS NOVOFERM SÉLECTIONNÉES

Portes cellulaires/à verrouillage en acier spécial, équipées de serrures à espace de retenue, d'un volet de sécurité et de chaînes de sécurité en acier
Portes multifonctionnelles en version pare-balles, conformes à la classe de résistance aux balles FB 4 ou VPAM P6 ; également disponibles en version coupe-feu
Portes de sécurité en acier NovoSecur E-S 11 avec sécurité certifiée RC 4 (WK4) selon la norme DIN EN 1627 et serrage à 11 points pour le stockage d'argent et d'objets de valeur
Portes de sécurité en acier disponibles avec sécurité certifiée RC 2 (WK2), RC 3 (WK3) ou RC 4 (WK4) selon la norme DIN EN 1627
Serrures anti-panique avec poignées extérieures à levier pour le contrôle d'accès dans les zones VIP
Équipement des portes donnant sur des zones sensibles avec des serrures spéciales (par ex. serrures multipoints), des équipements électroniques (par ex. lecteurs de cartes et claviers à code, ...) et un système de contrôle d'accès spécifique

EXEMPLES À L'ÉTAT MONTÉ

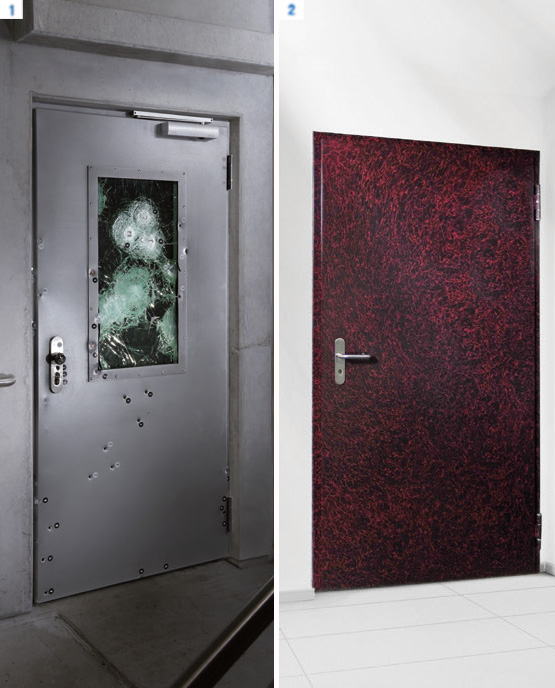

(1) Portes multifonctionnelles de conception pare-balles, conformes à la classe de résistance aux balles FB 4 ou VPAM P6 ; également disponibles en version coupe-feu

(2) Il est impossible de déterminer au premier coup d’œil si une porte est pare-balles, coupe-feu ou anti-effraction, ce qui constitue un avantage indéniable dans le secteur de la construction immobilière

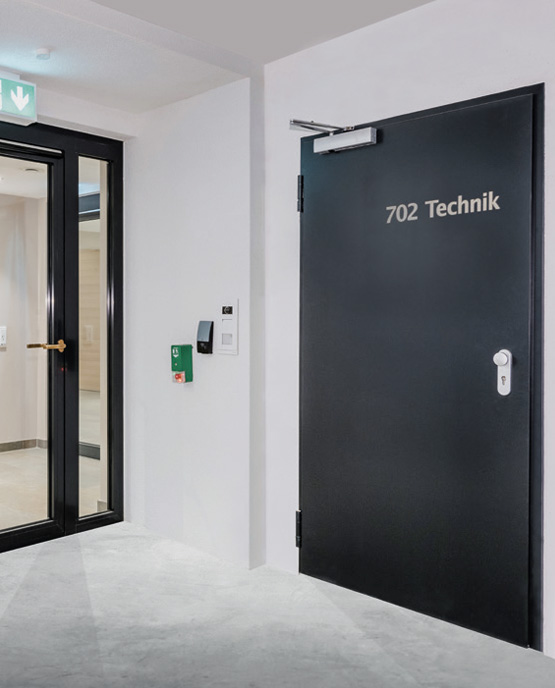

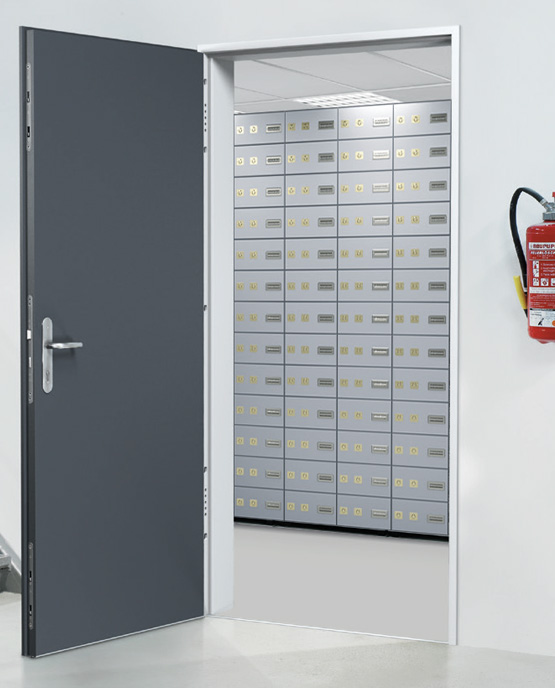

Portes de sécurité en acier NovoSecur E-S11, certifiées RC4 (WK4) selon la norme DIN EN 1627 et équipées d'un système de verrouillage à 11 points, destinées au stockage d'argent et d'objets de valeur

Bâtiment transparent / protection contre l'incendie

Exigences

Les cloisons transparentes et les grandes surfaces vitrées dans les espaces VIP et réservés aux visiteurs visent à offrir une bonne vue sur le terrain et à garantir le bien-être des invités grâce à des espaces spacieux et ouverts. Partout où cela est possible et autorisé par la réglementation en matière de construction, l'utilisation d'éléments de construction transparents contribue à créer une atmosphère agréable.

SOLUTIONS NOVOFERM SÉLECTIONNÉES

Portes à cadre tubulaire en verre ou en métal, disponibles en versions T30 (EI2 30) et T90 (EI2 90), pour créer des espaces transparents dans les zones VIP et les salles réservées aux visiteurs, ainsi qu’avec un dispositif de maintien en position ouverte pour permettre une circulation fluide des personnes pendant les mi-temps
Tous les systèmes présentent une esthétique homogène et les portes, les panneaux latéraux et les impostes peuvent être combinés selon les besoins
Cloisons entièrement vitrées en version T30 (EI2 30) (également avec porte intégrée) pour des séparations transparentes permettant un aménagement ouvert des espaces dans le stade

Vitrages résistants au feu en versions G30, F30 ou F90, servant d'éléments vitrés translucides dans le stade
Vitrages F30 interétages pour empêcher la propagation du feu et de la fumée entre les différents étages

EXEMPLES À L'ÉTAT MONTÉ

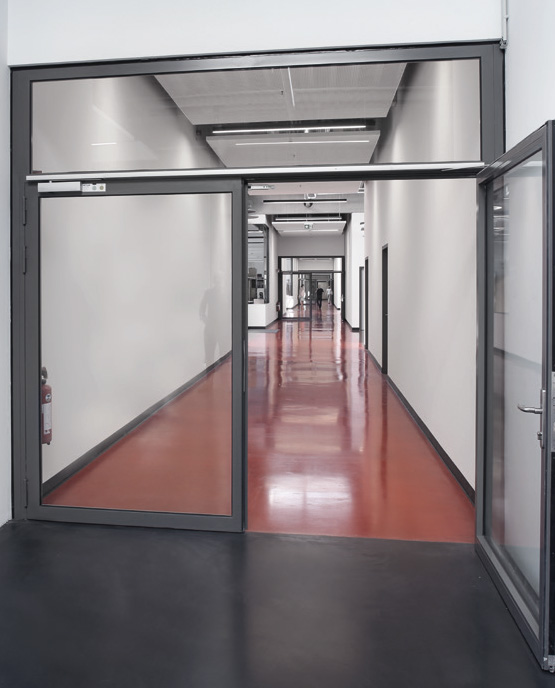

Portes à double vantail avec cadre en acier tubulaire, grandes surfaces vitrées, imposte et dispositif de maintien en position ouverte pour une circulation fluide des personnes

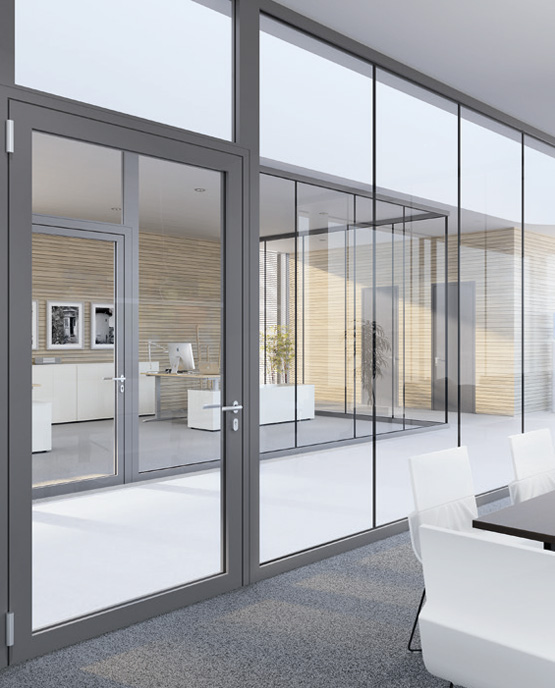

Cloisons entièrement vitrées de type T30 (EI230) (également disponibles avec porte intégrée) destinées à la séparation transparente des espaces dans le cadre d'un aménagement ouvert de l'espace de conférence d'un stade

Multifonctionnalité et design

Exigences

Conformément à la réglementation de l'UEFA, les grands stades sportifs disposent d'espaces réservés aux médias pour les conférences de presse, les cabines de commentateurs et les équipements de diffusion. Des mesures d'isolation acoustique renforcées sont généralement nécessaires dans ces espaces afin d'assurer un fonctionnement sans heurts.

Pour prévenir les risques d'incendie, on procède à l'étanchéification des grands complexes et des nombreux couloirs de circulation. Des barrières anti-fumée efficaces et sûres sont mises en place pour protéger les supporters et les visiteurs du stade désorientés ou pris de panique.

Les réglementations peuvent parfois compromettre la diversité souhaitée des équipements. Cependant, les stades modernes se caractérisent non seulement par leurs installations techniques, mais aussi par leurs qualités esthétiques. Des systèmes de construction multifonctionnels présentant une apparence homogène constituent ici une bonne approche.

SOLUTIONS NOVOFERM SÉLECTIONNÉES

Portes insonorisées DB-1 de type 50, destinées à servir de portes d'accès aux studios de diffusion, au centre de presse et aux cabines de commentateurs, dotées d'un châssis robuste en acier, d'une isolation acoustique spéciale et d'un joint de sol abaissable ; cette configuration permet d'atteindre un indice d'isolation acoustique testé et sans seuil allant jusqu'à RW = 50 dB ; en combinaison avec un seuil d'arrêt supplémentaire, jusqu'à RW = 53 dB
Portes contractuelles polyvalentes et hautement configurables, en version à feuillure épaisse ou affleurante ; disponibles dans les classes de protection incendie T30 (EI2 30), T60 (EI2 60) et T90 (EI2 90), ainsi qu'en portes de protection contre la fumée, portes polyvalentes, portes d'isolation acoustique et portes de sécurité ; disponibles dans de nombreuses variantes de design, décors et couleurs ; des surfaces de design personnalisées en fonction de l'architecture du stade sont également possibles
Portes de sécurité coupe-feu T30 (EI2 30), T60 (EI2 60) et T90 (EI2 90) disponibles avec une sécurité testée selon RC 2 (WK2) ou RC 3 (WK3) conformément à la norme DIN EN 1627

Portes de projet testées et homologuées dans de nombreuses combinaisons/avec de nombreuses fonctionnalités
Combinaison de systèmes de maintien en position ouverte et de détecteurs de fumée pour une fermeture sécurisée en cas de dégagement de fumée
Vitrage F30 interétages pour empêcher le passage du feu et la propagation de la fumée entre les différents étages

EXEMPLES À L'ÉTAT MONTÉ

Portes sur mesure polyvalentes et hautement personnalisables, disponibles en version à feuillure profonde ou affleurante, dans les classes de résistance au feu T30 (EI2 30), T60 (EI260) et T90 (EI2 90), et dotées de nombreuses fonctionnalités

Contrôle des issues de secours avec fonction d'alarme intégrée et connexion au système de gestion technique du bâtiment

Sélection d'équipements et d'accessoires

BÂTIMENTS ACCESSIBLES À TOUS



SÉCURITÉ DES VOIES D'ÉVACUATION

Moteurs pour portes battantes, barres de détection, gâches électriques et aimants de maintien Équipement des portes donnant sur des zones sensibles en matière de sécurité avec des serrures spéciales (par ex. serrures multipoints), des équipements électroniques (par ex. lecteurs de cartes et claviers à code, ...) et un système de contrôle d'accès adapté
Motorisations pour portes battantes avec ferme-porte à couple d'ouverture réduit Gâches électriques, serrures électromécaniques et systèmes de verrouillage motorisés

Aimants de maintien pour maintenir les portes ouvertees Contrôle des issues de secours avec fonction d'alarme intégrée et connexion au système de gestion technique du bâtiment
Ferrures surbaissées pour une meilleure accessibilité
Serrures anti-panique à verrouillage automatique

EXEMPLES À L'ÉTAT MONTÉ

Les normes EN 1125:2008 et DIN EN 179 définissent les exigences auxquelles doivent répondre les portes situées dans les voies d'évacuation et de secours ou les issues de secours, qu'il s'agisse de barres de maintien, de barres anti-panique ou de serrures fonctionnelles. Les portes multifonctionnelles des séries Premio ou Plano, ainsi que les portes à cadre tubulaire, répondent à toutes ces exigences.

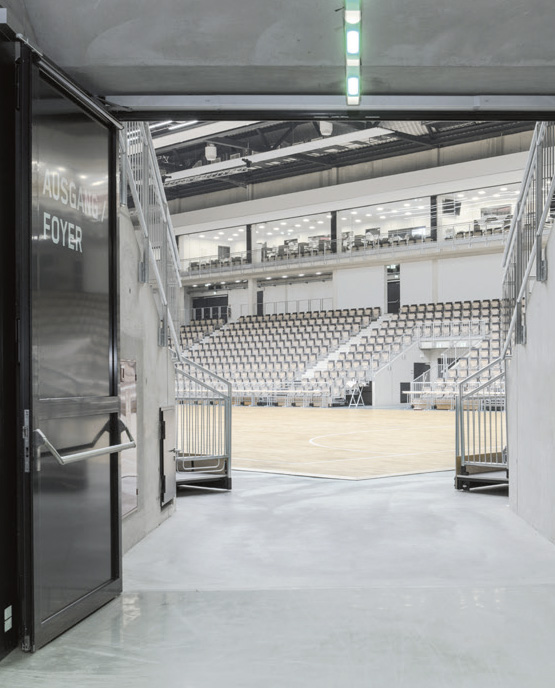

Porte coupe-fumée T30 à deux vantaux avec fonction anti-panique complète, conforme à la norme DIN EN 112-S, équipée de barres de poignées
