La porte coupe-feu acoustique isophonique sur-mesure F-Max 120.1 A36/A35S
LIMITES DIMENSIONNELLES EN SUR MESURE (passage libre L x H mm) :
Surface maxi vantail | Largeur maxi | Hauteur maxi | Largeur mini | Hauteur mini |
3,00 m² | 1095 | 2385 | 455 | 1555 |
DESCRIPTIF DE BASE |
DORMANT
• Bâti universel à visser type Zed en tôle d'acier traitée anti-corrosion d'épaisseur 20/10e à peindre
OUVRANT
• Parements en tôle d'acier traitée anti-corrosion d'épaisseur 8/10e à peindre assemblés par profilage périphérique, formant caisson de 58 mm
d'épaisseur à double recouvrement
• Ossature interne de rigidité
• Masse vantail = 57 kg/m² environ
FERRAGE
• 2 paumelles " haute qualité : utilisation intensive "montées sur butées à billes vissées dans le vantail et sur le bâti
• Trois pions antidégondage fixés dans le chant du vantail côté paumelles
RÉSISTANCE | RESULTAT | THERMIQUE | ÉTANCHÉITÉ | |
|---|---|---|---|---|
Pack Confort N° 1 << acoustique & | Plinthe automatique | 36(-1 ; -2) dB | U=1,2 W/m² |
|
Seuil | 35(-1 ; -2) dB | U=1,2 W/m² |
| |
Pack Confort N° 2 << acoustique, thermique & | Plinthe automatique | 36(-1 ; -2) dB | U=1,2 W/m² | A3 |
Seuil | 35(-1 ; -2) dB | U=1,2 W/m² | A4 | |
ÉQUIPEMENTS
• Serrure de sécurité à mortaiser un point de fermeture latéral avec double béquillage et cylindre européen, ou antipanique multipoints
NOVOPUSH ou NOVOGUARD avec serrure de sécurité à mortaiser,
• Ferme porte à glissière ou à compas.
FINITIONS
• Tôle GALVA Z275
• THERMOLAQUAGE mat, aspect givré par poudrage polyester cuit au four suivant nuancier RAL
• Pour autres demandes (inox, MagiZinc…), nous consulter
DORMANT
• Bâti rénovation pour pose visée dans l'huisserie existante
• Bâti tubulaire classique 40mm pour pose en tunnel avec vérins de pré positionnement.

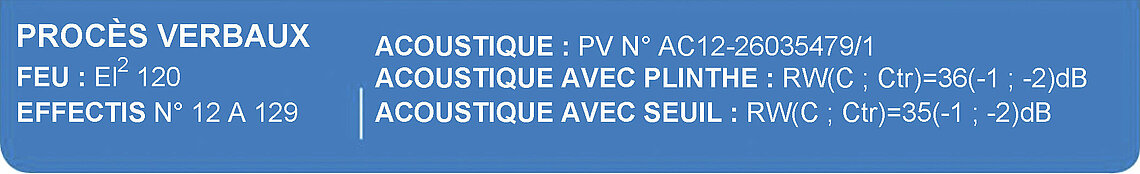

VOUS SOUHAITEZ TELECHARGER LES PROCES VERBAUX POUR LES PORTES COUPE-FEU ?
Téléchargez les procès verbaux pour les portes coupe feu Lutermax.
Accéder aux téléchargements
TÉLÉCHARGEZ LA DOCUMENTATION F-Max 120.1 A36 / A35S
Fiche technique |
