La porte coupe-feu acoustique isophonique sur-mesure F-Max 120.2 A32/A33S




33 dB


Bloc porte
battant 2
vantaux



LIMITES DIMENSIONNELLES EN SUR MESURE (passage libre L x H mm) :

Surface maxi vantail

Largeur maxi

Hauteur maxi

Largeur mini

Hauteur mini

5,24 m²

2215

2560

945

1555

DESCRIPTIF DE BASE


DORMANT
• Bâti universel à visser type Zed en tôle d'acier traitée anti-corrosion d'épaisseur 20/10e à peindre

OUVRANT
• Parements en tôle d'acier traitée anti-corrosion d'épaisseur 8/10e à peindre assemblés par profilage périphérique, formant caisson de 58 mm
   d'épaisseur à double recouvrement
• Ossature interne de rigidité
• Masse vantail = 57 kg/m² environ

FERRAGE
• 2 paumelles " haute qualité : utilisation intensive "montées sur butées à billes vissées dans le vantail et sur le bâti
• Trois pions antidégondage fixés dans le chant du vantail côté paumelles

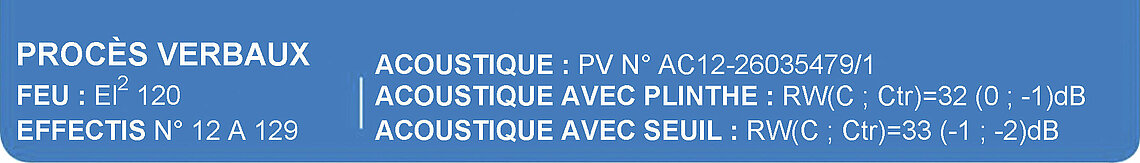

RÉSISTANCE

RESULTAT
Rw(C;Ctr)

THERMIQUE

ÉTANCHÉITÉ

Pack Confort N° 1 << acoustique &
thermique >> verrouillage 1 point

Plinthe automatique
accès PMR

32(-0 ; -1) dB

U=1,2 W/m²



Seuil
H 16 mm

33(-1 ; -2) dB

U=1,2 W/m²



Pack Confort N° 2 << acoustique, thermique &
Etanchéité >>
Verrouillage 3 points (3 pênes demi-tour)

Plinthe automatique
accès PMR

32(-0 ; -1) dB

U=1,2 W/m²

A3

Seuil
H 16 mm

33(-1 ; -2) dB

U=1,2 W/m²

A4


ÉQUIPEMENTS
• Serrure de sécurité à mortaiser un point de fermeture latéral avec double béquillage et cylindre européen, ou antipanique multipoints
   NOVOPUSH ou NOVOGUARD avec serrure de sécurité à mortaiser,
• Ferme porte à glissière ou à compas.
• Crémone en applique assurant deux points de fermeture haut et bas

FINITIONS
• Tôle GALVA Z275
• THERMOLAQUAGE mat, aspect givré par poudrage polyester cuit au four suivant nuancier RAL
• Pour autres demandes (inox…), nous consulter

DORMANT
• Bâti rénovation pour pose visée dans l’huisserie existante
• Bâti tubulaire classique 40 mm pour pose en tunnel avec vérins de pré positionnement
