La porte coupe-feu acoustique isophonique sur-mesure F-Max 60.2 A45/A45S




45 dB


Bloc porte
battant 2
vantaux



LIMITES DIMENSIONNELLES EN SUR MESURE (passage libre L x H mm) :

Surface maxi vantail

Largeur maxi

Hauteur maxi

Largeur mini

Hauteur mini

5,23 m²

2210

2560

690

1650

DESCRIPTIF DE BASE


DORMANT
• Bâti tubulaire en tôle d’acier anticorrosion d’épaisseur 20/10e à peindre

OUVRANT
• Parements en tôle d’acier anticorrosion d’épaisseur 8/10e à peindre assemblés par profilage périphérique, formant caisson de 58 mm
   d’épaisseur à double recouvrement
• Renfort intérieur en tôle 20/10ème.
• Ossature interne de rigidité
• Masse vantail = 60 kg/m² environ

FERRAGE
• 3 paumelles à 3 lames « haute qualité : utilisation intensive » montées sur butées à billes vissées dans le vantail et sur le bâti
• Un pion antidégondage est vissé dans l’ossature du vantail côté paumelles

ETANCHEITE
• En partie basse du vantail : 2 joints balais sont posés en sous face de la traverse basse
• En feuillure huisserie : joint triple lèvres
• En battement des vantaux :
• Deux joints double à lèvres 14x4.5 et deux joints intumescents 17x2, l’un sur l’ouvrant et l’autre sur le vantail semi-fixe.
• En feuillure du vantail : (montants et traverse haute)
• Joint intumescent de section 28 x 3.5 et joint intumescent de section 17X2

Seuil de propreté Alu BDS40ou Seuil suisse en aluminium AR30



RÉSISTANCE

RESULTAT
Rw(C;Ctr)

THERMIQUE

ÉTANCHÉITÉ

Pack Confort N° 1 << acoustique &
thermique >> verrouillage 1 point

Seuil de propreté

45(-2 ; -5) dB

U=1,2 W/m²



Seuil suisse
H 16 mm

45(-1 ; -5) dB

U=1,2 W/m²



Pack Confort N° 2 << acoustique, thermique &
Etanchéité >>
Verrouillage 3 points (3 pênes demi-tour)

Seuil de propreté

45(-2 ; -5) dB

U=1,2 W/m²

A2

Seuil suisse
H 16 mm

45(-1 ; -5) dB

U=1,2 W/m²

A3


ÉQUIPEMENTS
• Serrure de sécurité à mortaiser un point de fermeture latéral avec double béquillage et cylindre européen, ou antipanique multipoints ISEO ou
   NOVOGUARD avec serrure de sécurité à mortaiser,
• Ferme porte à glissière ou à compas.
• Crémone en applique 2 points, à commande centrale manoeuvrable par levier, pose CP ou COP

FINITIONS
• THERMOLAQUAGE mat, aspect givré par poudrage polyester cuit au four suivant nuancier RAL
• Pour autres demandes (inox…), nous consulter

DORMANT
• Bâti zed à visser
• Bâti à sceller pour pose en feuillure

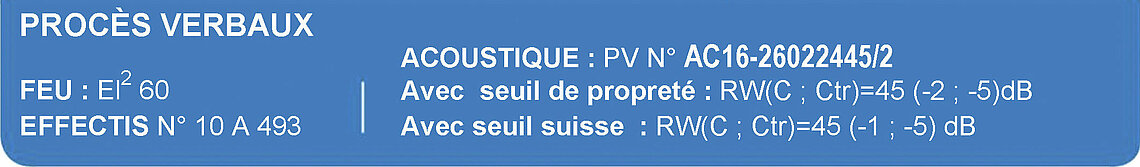

VOUS SOUHAITEZ TELECHARGER LES PROCES VERBAUX POUR LES PORTES COUPE-FEU ?
