DAS DIMENSIONS DITO PROCÈS VERBAL FEU :
Procès verbal DAS - Essai du CNPP N° SA 15-00-69 (rail droit)
Procès verbal DAS - Essai du CNPP N° SA 15-00-70 (rail incliné)


---

LIMITES DIMENSIONNELLES EN SUR MESURE (passage libre L x H mm) :

Surface maxi vantail	Performance	Largeur maxi	Hauteur maxi	Largeur mini	Hauteur mini
20,48 m²	El² 120	5490	5050	illimitèe	illimitèe

Au-delà de 20,48 m² : nous consulter.

DESCRIPTIF DE BASE

VANTAIL
• Parements en tôle d'acier traitée anti-corrosion d'épaisseur 8/10e sur structure interne de rigidité, formant caisson de78 mm
• Assemblage sur site des modules entre eux par l'intermédiaire de clés pré-usinées, fixation et maintien des modules par visauto-perceuses
   en quinconce des liaisons horizontales et verticales, au pas maximal de 800 mm
• Les modules peuvent être réalisés par un ou deux modules superposés, de hauteur maximale 4000 mm
• Liaison basse des modules en partie basse est réalisée pardes profils en tôle d'acier traitée anti-corrosion d'épaisseur 20/10e
• Masse vantail = 50 kg/m²

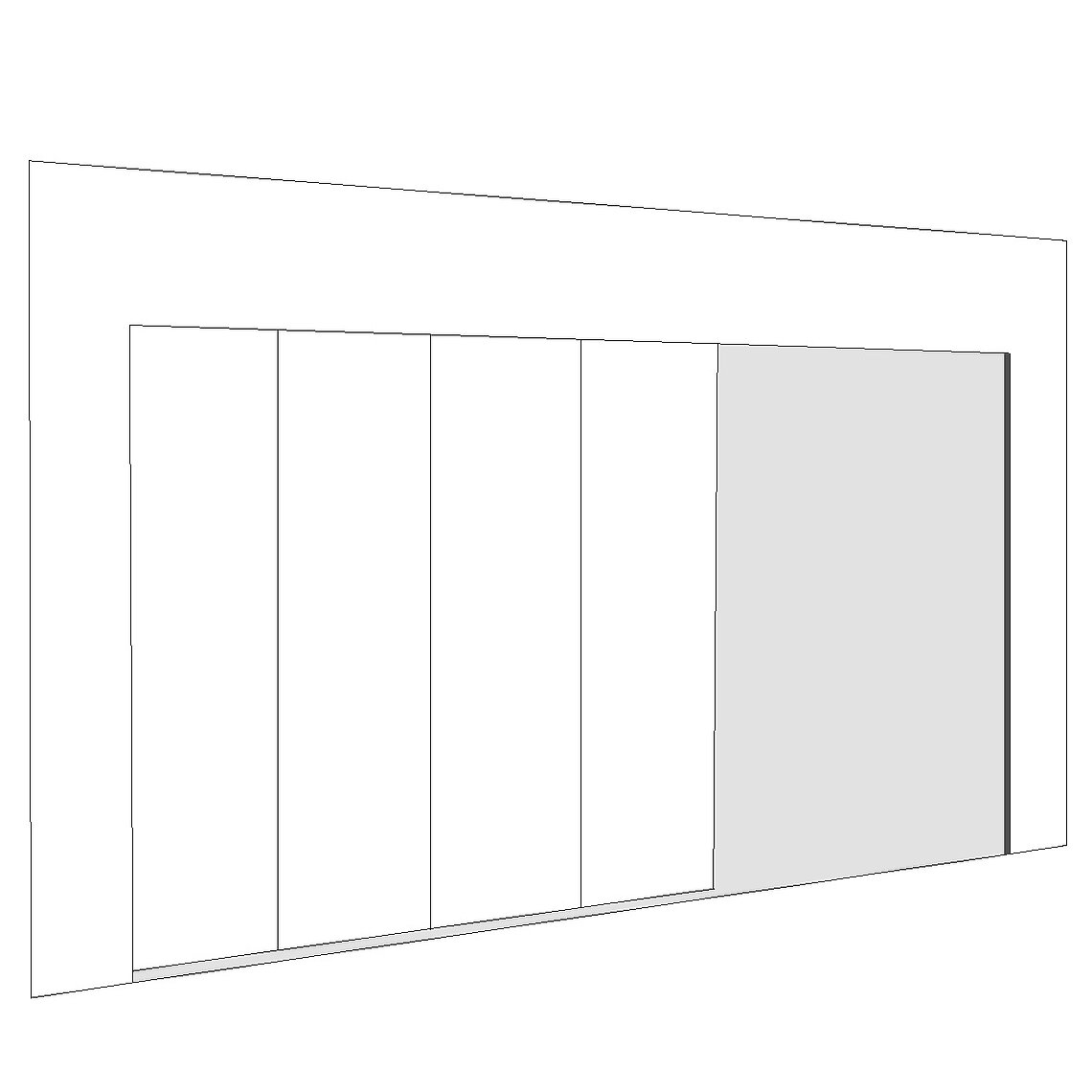

FONCTIONNEMENT
• Sur rail incliné, avec inclinaison de 1,5 %
• Sur rail droit, équipé d'un contrepoids

SUSPENSION
• Rail tubulaire et chariots à galets à billes en acier traité
• Guidage au sol
• Butée arrière fixée au sol

ÉTANCHÉITÉ
• Recouvrement sur la maçonnerie suivant tableau
• Cadre mural et profil sur porte en tôle d'acier traitée anticorrosion d'épaisseur 20/10e, formant chicanage à la fermeture en parties haute et
   arrière.
• Joint intumescent collé sur le cadre mural
• Profil de réception avant en tôle d'acier traitée anticorrosion d'épaisseur 20/10e

MONTAGE & FIXATION
• Par chevilles métalliques M10 x 65 mm (non fournies) ancrées dans un portique béton

ÉQUIPEMENT
• Une poignée cuvette sur chaque face en acier électrozingué


---

ÉQUIPEMENTS OPTIONNELS
• Déclenchement asservi par ventouse électromagnétique à rupture ou à émission de courant
• Ensemble autonome de détection
• Ralentisseur de vitesse de fermeture
• Protection grillagée
• Contacteur début/fin de course
• Amortisseur fin de course
• Serrure à empênage au sol
• Commande du déclencheur par bouton poussoir
• Déclencheur thermique avec simple ou double ligne fusible
• Portillon incorporé sur demande avec avis de chantier non NF

FINITIONS
• Tôle GALVA Z275
• THERMOLAQUAGE mat, aspect givré par poudrage polyester cuit au four suivant nuancier RAL

---
