VOLETS ROULANTS À GRANDE VITESSE POUR L'EXTÉRIEUR
Les SpeedRollers pour l'extérieur sont conçus pour être installés à l'intérieur ou à l'extérieur des murs extérieurs.
Le choix de la porte la mieux adaptée à votre situation dépend de plusieurs facteurs. Il faut avant tout tenir compte de la taille de l'ouverture de la porte et de la pression du vent.
Aperçu des types de portes
Comparaison et caractéristiques des portes
Comparaison de volets roulants à grande vitesse destinés à un usage extérieur
| Désignation du type | NOVOZIP | NOVOZIP (classe de résistance au vent 3) | NOVOSPEED THERMO | STRONG OUTDOOR | NOVOFOLD |
| Surface max. (L × H) | 20,25 m² | 20,25 m² | 25 m² | 36 m² | 36 m² |
| Largeur max. | 4 500 mm | 4 500 mm | 5 000 mm | 6 000 mm | 6 000 mm |
| Hauteur max. | 4 500 mm | 4 500 mm | 5 000 mm | 6 000 mm | 6 000 mm |
| Résistance au vent jusqu'à au moins [* avec WindLoad Optimiser] | 11 Bft | 11 Bft | 11 Bft | 12 Bft | 13 Bft |
| Classe de charge de vent maximale selon la norme EN 12424 | 3* | 3* | 3 | 4 * | 5 * |
| Vitesse d'ouverture avec régulateur de fréquence | 2,0 m/s | 2,0 m/s | 1,1 m/s | 1,8 m/s | 1,1 m/s |
| Vitesse de fermeture avec régulateur de fréquence | 0,5 m/s | 0,5 m/s | 0,5 m/s | 0,5 m/s | 0,5 m/s |
| Épaisseur du rideau | 1,0 mm | 1,0 mm | 1,2 mm | 0,9 m/s | |
| Poids du rideau, classe M2 | 900 g/m² | 900 g/m² | 900 g/m² | ||
| Poids du rideau (en option) | 1 050 g/m² | 1 050 g/m² | |||
| Épaisseur du panneau, sections isolantes | 40 mm | ||||
| Coefficient U avec profilés isolants, 5 000 × 5 000 mm | 1,77 W/m²K | ||||
| Sections de fenêtre NovoLux disponibles | oui | ||||
| Adaptation comme portail extérieur | oui | oui | oui | oui | oui |

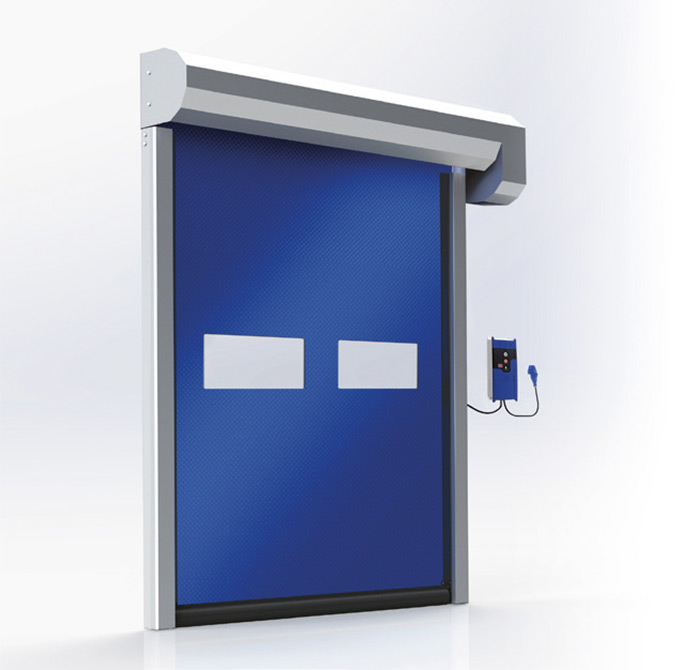

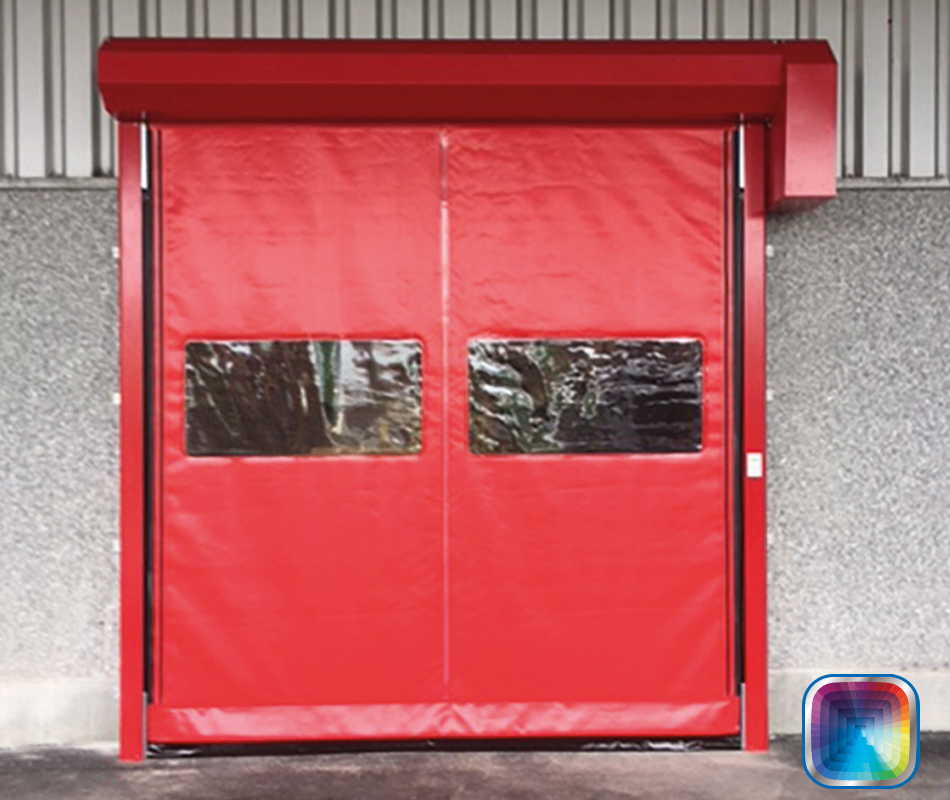

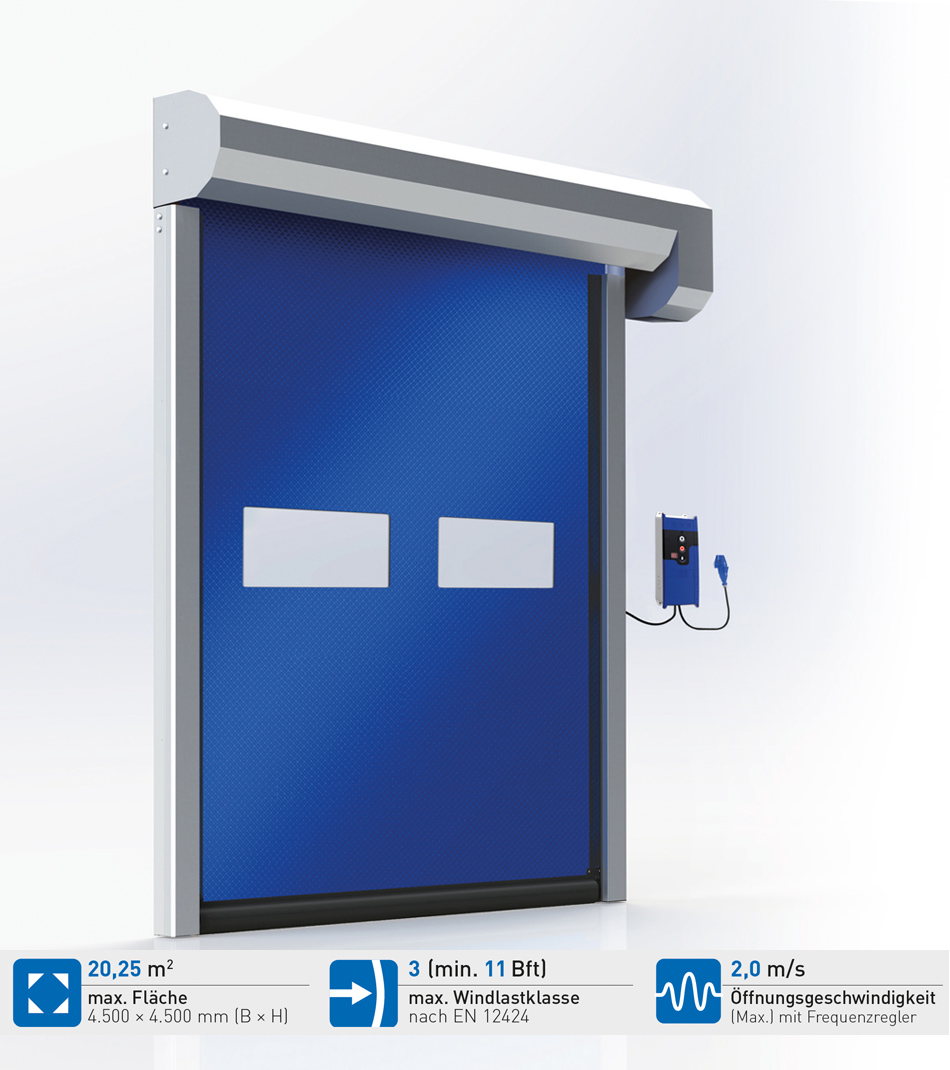

Détails Novozip
Détails Novozip
PORTE À GRANDE VITESSE À RÉPARATION AUTOMATIQUE
Le SPEEDROLLER NOVOZIP à réparation automatique est la solution idéale pour les ouvertures allant jusqu'à 20,25 m² soumises à une utilisation intensive.
La fonction d'auto-réparation du rail autolubrifiant réduit le nombre de dysfonctionnements et évite ainsi les interruptions du processus de production.
Le NovoZip est conçu comme une cloison rapide et conviviale. Il offre une excellente protection contre les courants d'air, facilite la climatisation et permet ainsi de réaliser d'importantes économies d'énergie.
APPLICATION
- Supermarchés
- Industrie alimentaire
- Laboratoires
- Industrie
CARACTÉRISTIQUES
- RÉSISTANCE AU VENT jusqu'à au moins 11 Beaufort (classe de vent 3 selon la norme EN 12424)

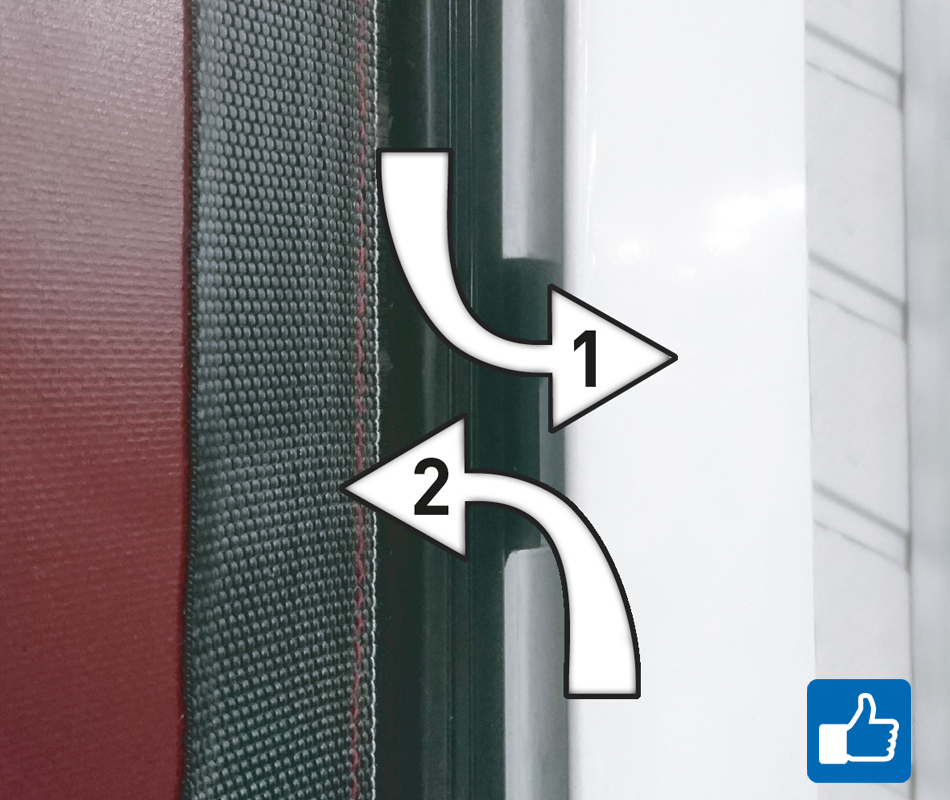

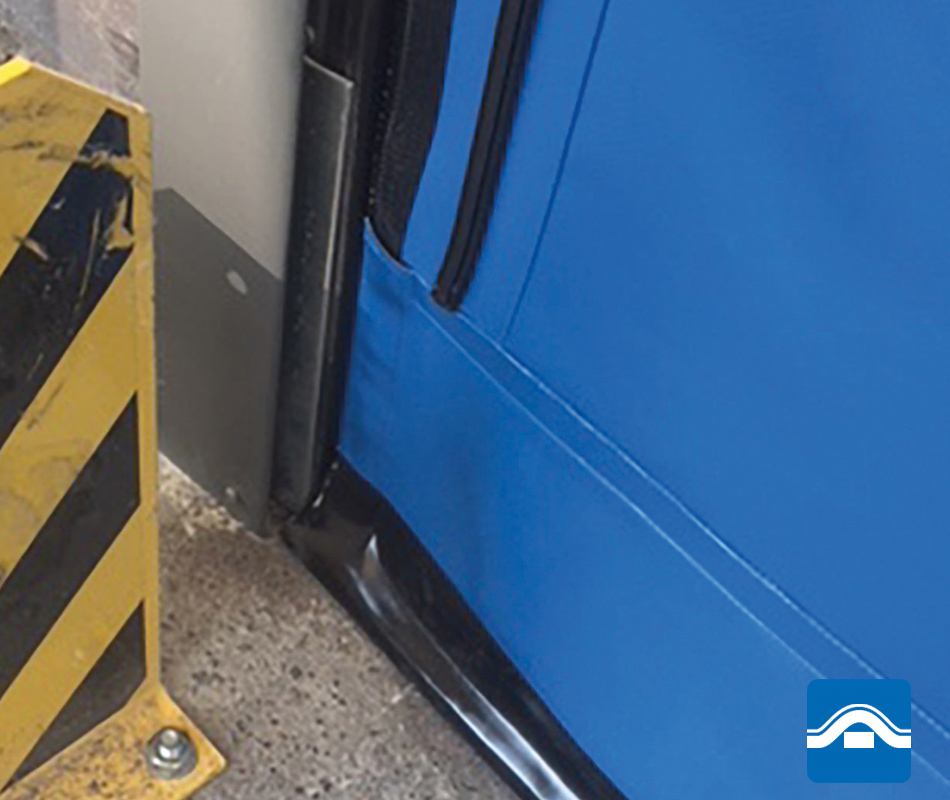

- AUTORÉPARATION : le rideau de porte revient automatiquement dans le rail après une collision
- SILENCIEUSE : rideaumonobloc , pratiquement inaudible

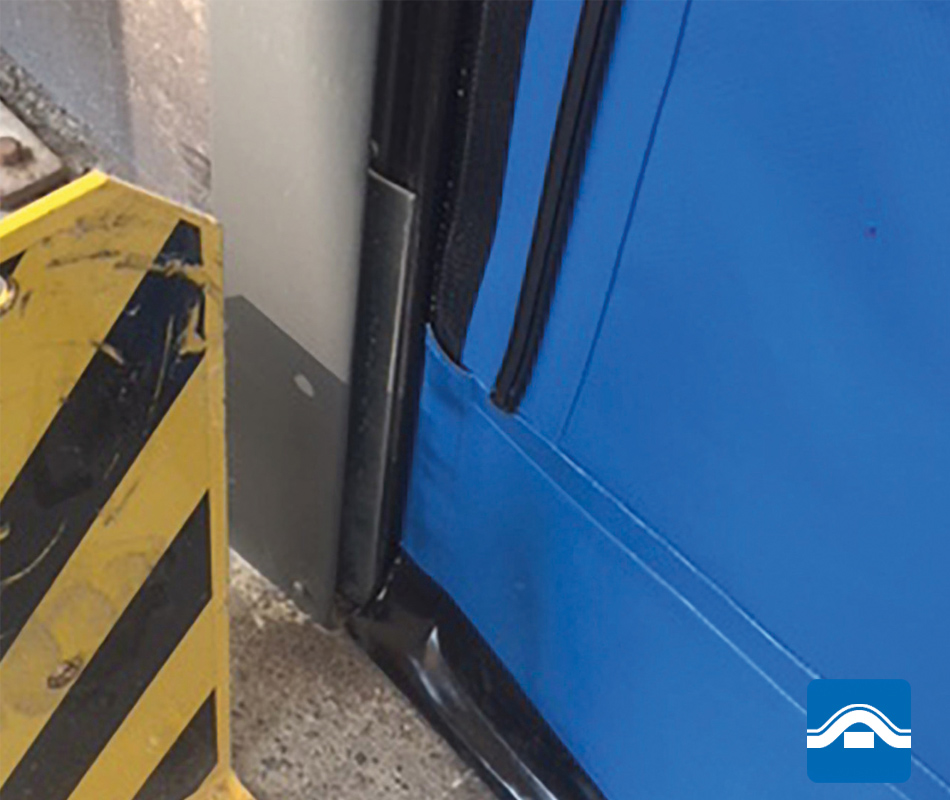

- SÉCURITAIRE : avec grille lumineuse et lèvre de fermeture souple FlexEdge de série
- ROBUSTE : railsde roulement en acier, rideau en tissu plastique renforcé de polyester
- PROTECTION CONTRE LES COURANTS D'AIR : la technologie à fermeture éclair et les joints de linteau offrent une excellente protection contre les courants d'air
- INSTALLATION : convient à tous les passages jusqu'à 20,25 m² dans les murs intérieurs des bâtiments et à l'intérieur des murs extérieurs
COULEURS
Disponible en standard avec un poids de rideau de 900 g/m², dans les couleurs RAL suivantes :
Disponible en option avec un rideau de porte blanc d'un poids de 1 050 g/m²
Les glissières latérales et le cache sont disponibles en option dans toutes les couleurs RAL standard.
* Selon la configuration.

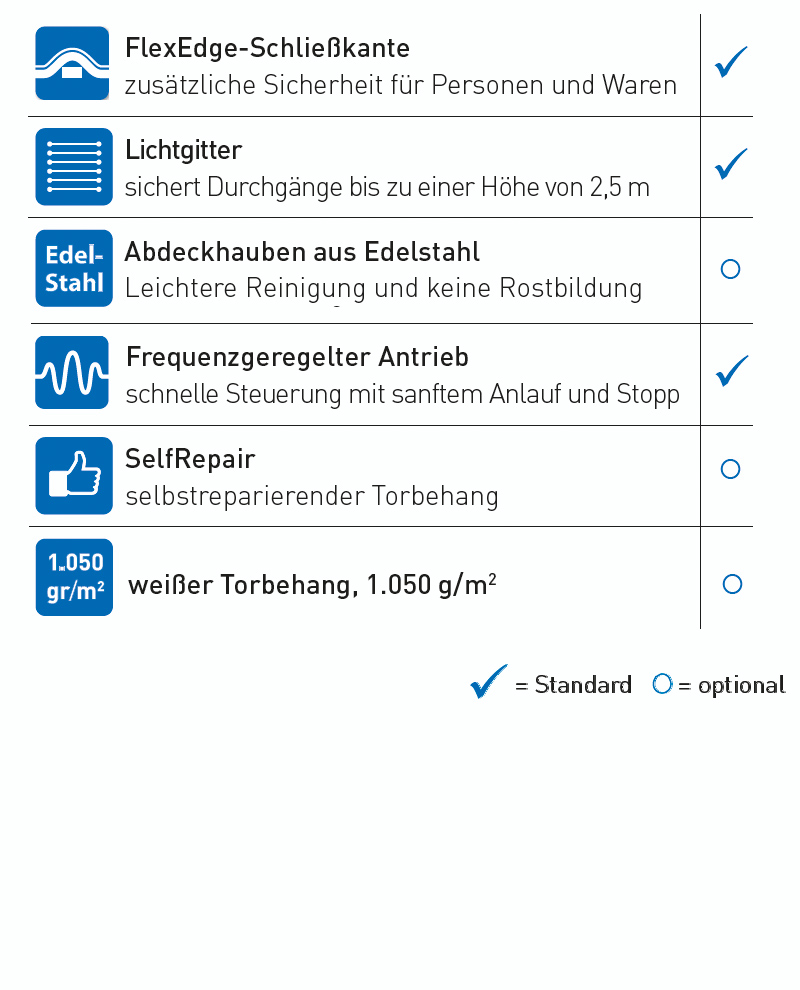

Options
EXEMPLES D'APPLICATION
Dans l'INDUSTRIE LÉGÈRE ET LOURDE, les processus de production doivent se dérouler sans interruption ni retard. Si la production est répartie sur plusieurs bâtiments, le transport entre ceux-ci est indispensable.
Les retards causés par des blocages ou même des portes défectueuses sont inacceptables.
La NOVOZIP est extrêmement rapide, extrêmement fiable même sous des charges de vent élevées et est également auto-réparatrice :
Après une collision avec la porte, le tablier revient automatiquement sur le rail de guidage. Cela élimine pratiquement toute interruption de votre processus de production.
En même temps, vous économisez beaucoup d'énergie et pouvez garantir un climat intérieur agréable en permanence.

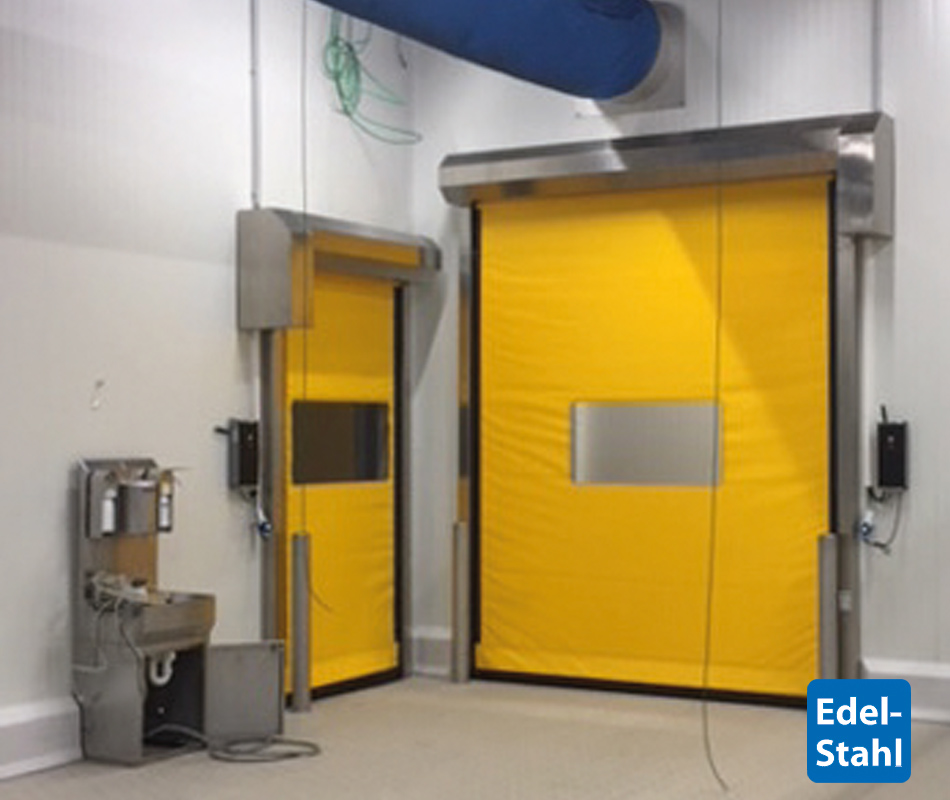

Dans l'INDUSTRIE ALIMENTAIRE, les portes doivent être rapides, fiables et faciles à nettoyer. Les charnières et les bords de fermeture, où la saleté peut s'accumuler, sont interdits dans de nombreux endroits. La pression du vent entre les différents halls est souvent considérable. Dans ces conditions, le Novo-Zip est la solution idéale.
Dans le secteur automobile, les chaînes de production s'étendent souvent d'un hall à un autre. Les portes rapides contribuent à maintenir le climat dans les halls et à économiser de l'énergie, tout en séparant les différentes zones les unes des autres afin d'empêcher la propagation de la poussière, de la saleté et du bruit. Les portes rapides sont intégrées au système de contrôle des processus afin de garantir une production ininterrompue.
Grâce aux systèmes de commande intelligents de Novoferm, chaque porte peut être adaptée à n'importe quelle situation.

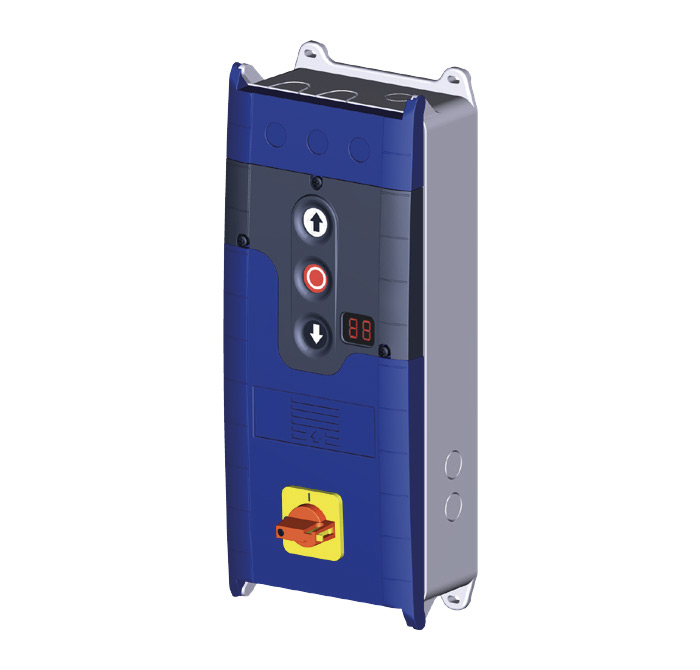

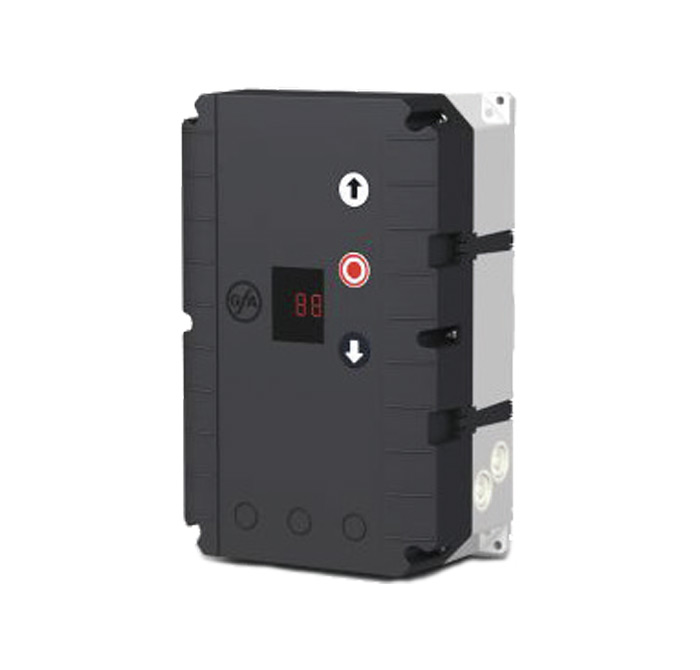

CONTRÔLE

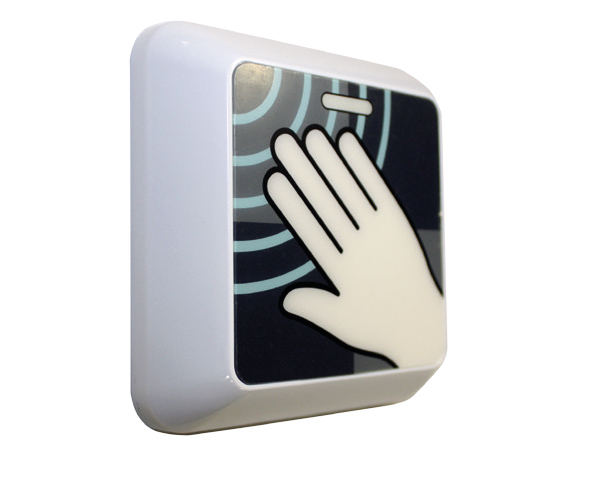

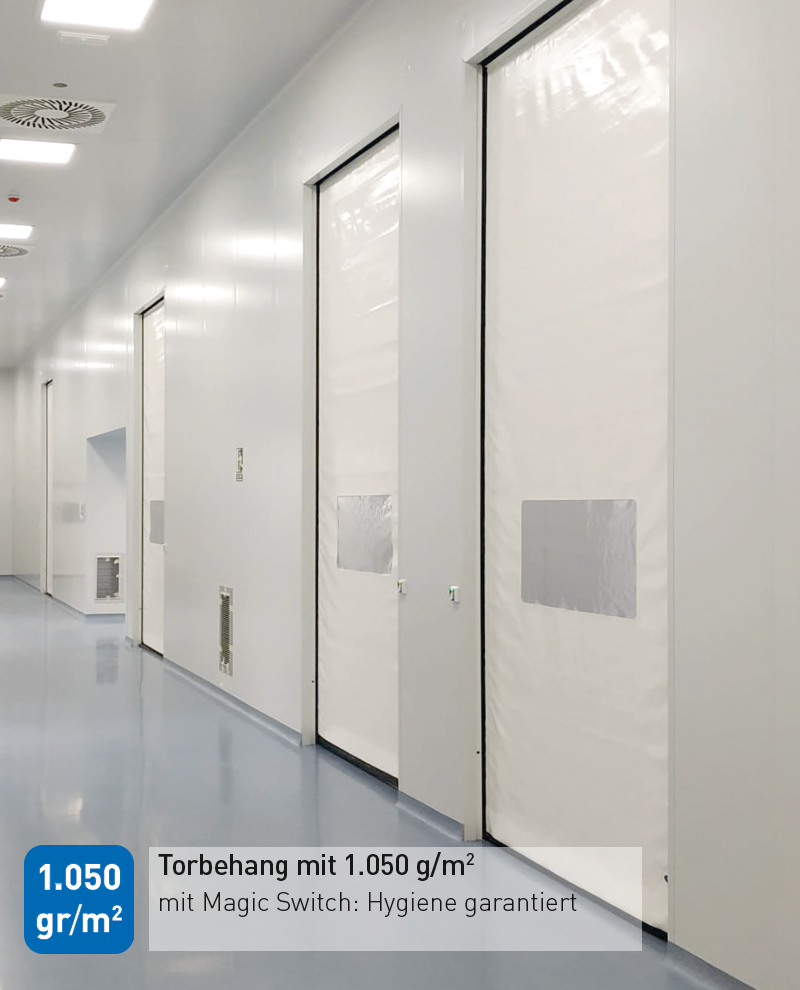

MAGIC SWITCH | Unité de commande
La commande Magic Switch fonctionne comme un bouton sans contact.
Ceci est particulièrement important dans les environnements où l'hygiène est primordiale, par exemple dans l'industrie agroalimentaire.
| surface max. (L × H) | 20,25 m² |
| Largeur max. | 4 500 mm |
| Hauteur max. | 4 500 mm |
| Résistance au vent jusqu'à min. [* avec WindLoad Optimiser] | 11 Bft |
| Classe de charge de vent max. selon EN 12424 | 3* |
| Vitesse d'ouverture avec variateur de fréquence | 2,0 m/s |
| Vitesse de fermeture avec variateur de fréquence | 0,5 m/s |
| Épaisseur du rideau | 1,0 mm |
| Poids du rideau, classe M2 | 900 g/m² |
| Poids du rideau (en option) | 1 050 g/m² |
| Adapté aux portes extérieures | oui |

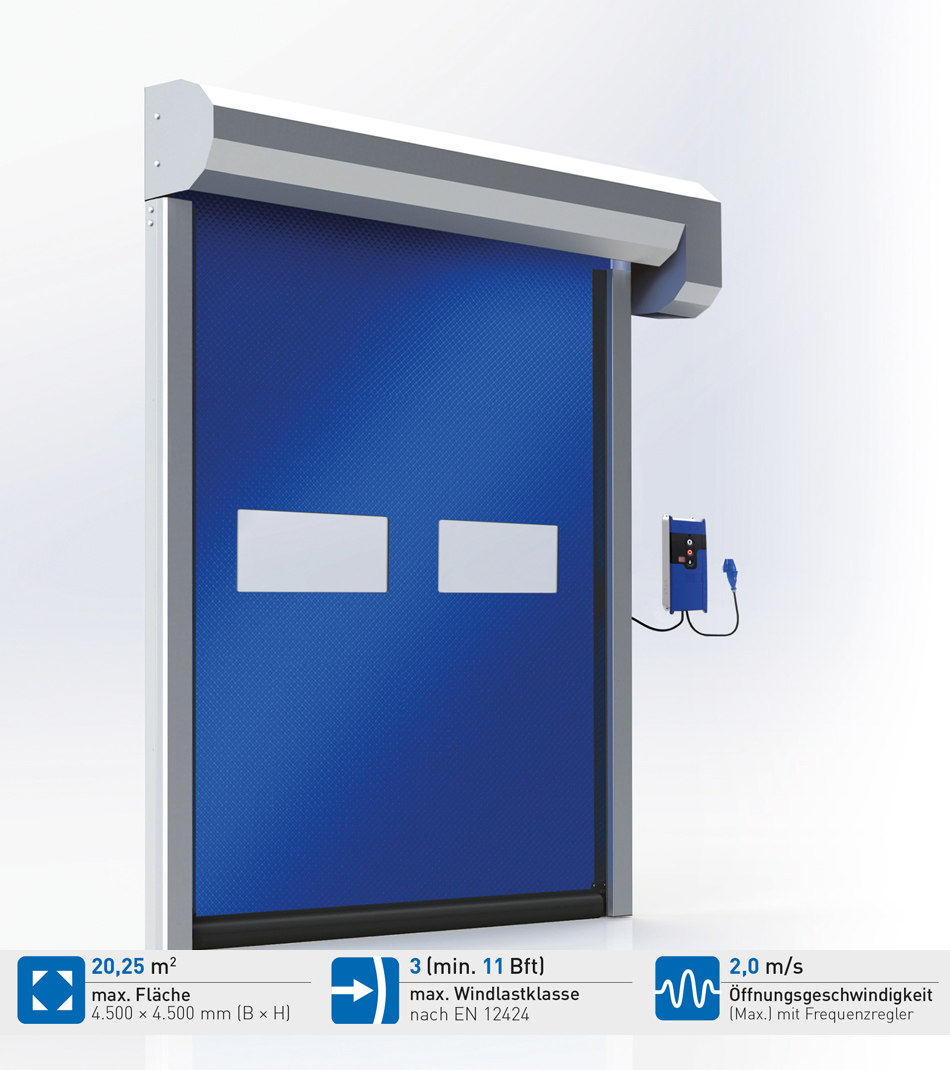

Caractéristiques Novozip (classe de résistance au vent 3)
Caractéristiques Novozip (classe de résistance au vent 3)
PORTE RAPIDE À RÉPARATION AUTOMATIQUE, ÉGALEMENT CONÇUE POUR UNE UTILISATION EN EXTÉRIEUR
Le SPEEDROLLER NOVOZIP à autoréparation est la solution idéale pour les ouvertures allant jusqu'à 20,25 m² soumises à une utilisation intensive.
La fonction d'auto-réparation du rail autolubrifiant réduit le nombre de dysfonctionnements et évite ainsi les interruptions du processus de production.
Le NovoZip est conçu comme une cloison rapide et conviviale.
Il offre une excellente protection contre les courants d'air, facilite la climatisation et permet ainsi de réaliser des économies d'énergie considérables.
APPLICATION
- Supermarchés
- Industrie alimentaire
- Laboratoires
- Industrie
CARACTÉRISTIQUES
- RÉSISTANCE AU VENT jusqu'à au moins 11 Beaufort (classe de vent 3 selon la norme EN 12424)
- AUTORÉPARATION : le rideau de porte revient automatiquement dans le rail après une collision
- SILENCIEUSE : rideaumonobloc , pratiquement inaudible
- SÉCURITAIRE : avec grille lumineuse et lèvre de fermeture souple FlexEdge de série
- ROBUSTE : railsde roulement en acier, rideau en tissu plastique renforcé de polyester
- PROTECTION CONTRE LES COURANTS D'AIR : la technologie à fermeture éclair et le joint de linteau offrent une excellente protection contre les courants d'air
- INSTALLATION : convient à tous les passages jusqu'à 20,25 m² dans les murs intérieurs des bâtiments et à l'intérieur des murs extérieurs
COULEURS
Disponible de série avec un tissu de rideau de porte d'un grammage de 900 g/m², dans les couleurs RAL suivantes :
Disponible en option avec un rideau blanc d'un grammage de 1050 g/m²
Les glissières latérales et le cache sont disponibles en option dans toutes les couleurs RAL standard.
* Selon la configuration.
Options
EXEMPLES D'APPLICATION
Dans l'INDUSTRIE LÉGÈRE ET LOURDE, les processus de production doivent se dérouler sans interruption ni retard. Lorsque la production est répartie sur plusieurs bâtiments, le transport entre ceux-ci est indispensable. Les retards causés par des portes bloquées, voire défectueuses, sont inacceptables.
Le NOVOZIP est extrêmement rapide, extrêmement fiable même sous des charges de vent élevées et est également auto-réparateur : après une collision avec la porte, le tablier revient automatiquement sur le rail de guidage. Cela élimine pratiquement toute perturbation de votre processus de production. En même temps, vous économisez beaucoup d'énergie et pouvez garantir un climat intérieur agréable en permanence.

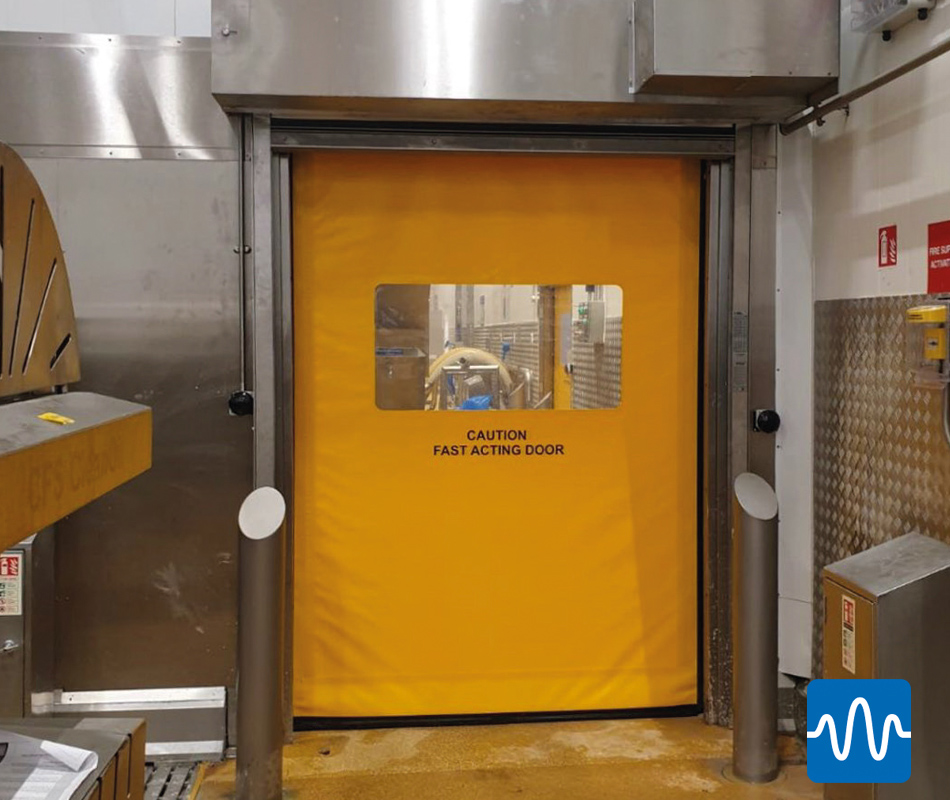

Dans l'INDUSTRIE ALIMENTAIRE, les portes doivent être rapides, fiables et faciles à nettoyer. Les charnières et les bords de fermeture, où la saleté peut s'accumuler, sont interdits dans de nombreux endroits. La pression du vent entre les différents halls est souvent considérable. Dans ces conditions, le Novo-Zip est la solution idéale.
Dans le secteur automobile, les chaînes de production s'étendent souvent d'un hall à un autre. Les portes rapides contribuent à maintenir le climat dans les halls et à économiser de l'énergie, tout en séparant les différentes zones les unes des autres afin d'empêcher la propagation de la poussière, de la saleté et du bruit. Les portes rapides sont intégrées au système de contrôle des processus afin de garantir une production ininterrompue.
Grâce aux systèmes de commande intelligents de Novoferm, chaque porte peut être adaptée à n'importe quelle situation.
CONTRÔLE

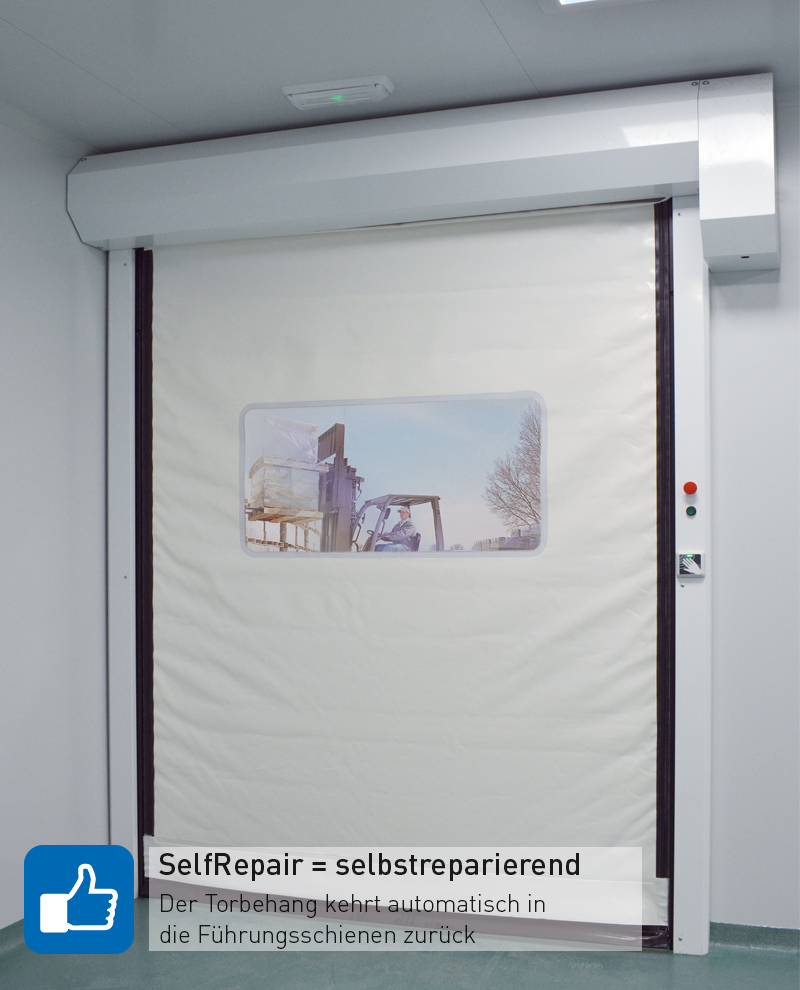

AUTORÉPARATION
La fonction SelfRepair garantit que le tablier de la porte se rétracte automatiquement dans les rails de guidage lorsque la porte s'ouvre.
| surface max. (L × H) | 20,25 m² |
| Largeur max. | 4 500 mm |
| Hauteur max. | 4 500 mm |
| Résistance au vent jusqu'à min. [* avec WindLoad Optimiser] | 11 Bft |
| Classe de charge de vent max. selon EN 12424 | 3* |
| Vitesse d'ouverture avec variateur de fréquence | 2,0 m/s |
| Vitesse de fermeture avec variateur de fréquence | 0,5 m/s |
| Épaisseur du rideau | 1,0 mm |
| Poids du rideau, classe M2 | 900 g/m² |
| Poids du rideau (en option) | 1 050 g/m² |
| Adapté aux portes extérieures | oui |

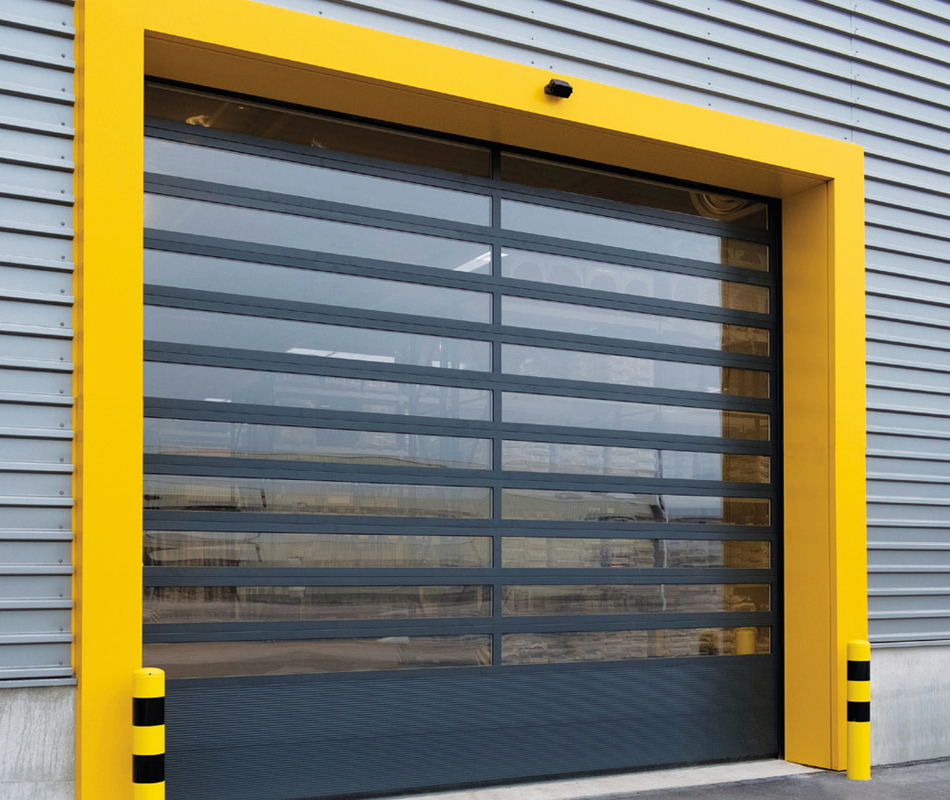

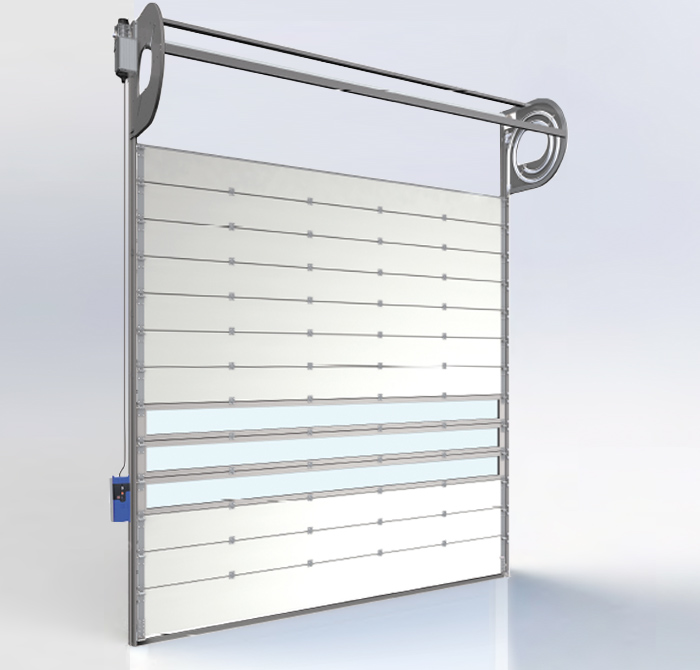

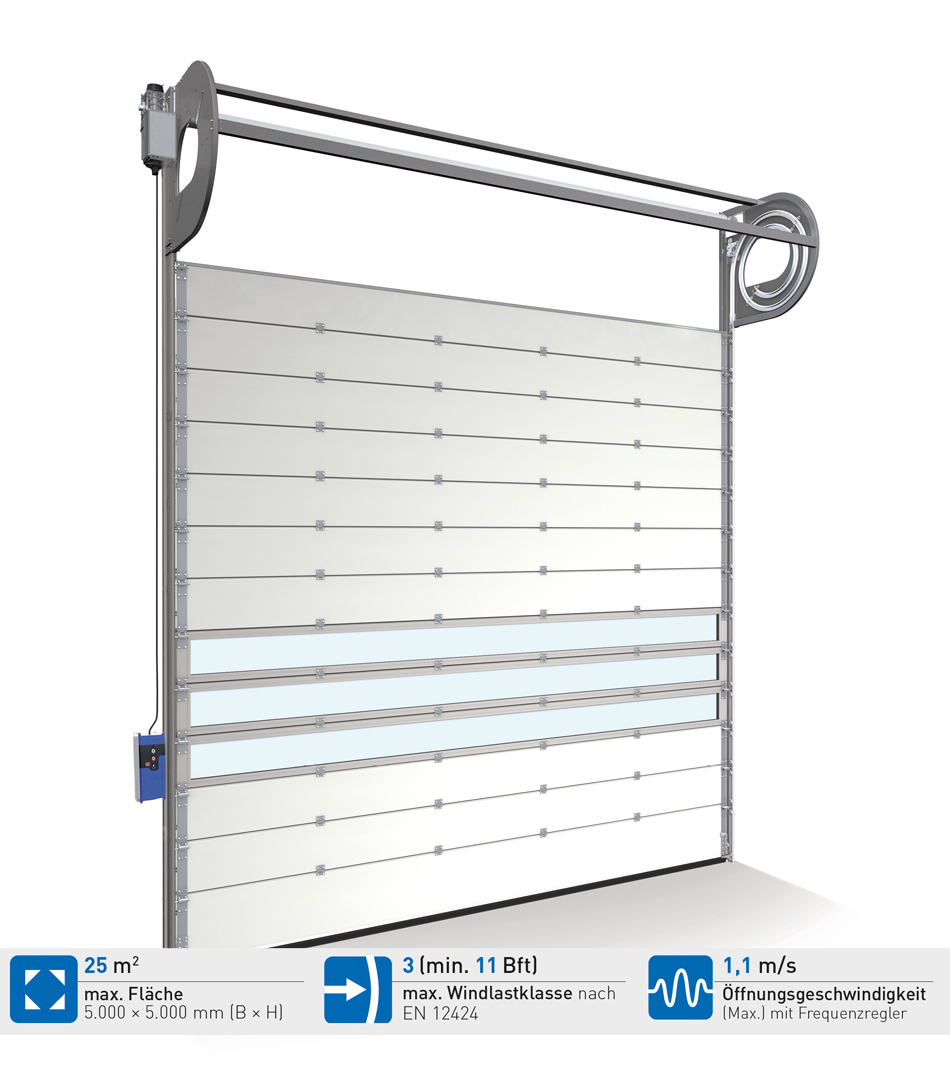

Détails NovoSpeed Thermo
Détails NovoSpeed Thermo
PORTE À GRANDE VITESSE À RÉPARATION AUTOMATIQUE
La porte à spirale NOVOSPEED THERMO s'ouvre six fois plus vite que les portes sectionnelles comparables et est donc idéale pour les environnements où un grand nombre de mouvements logistiques ont lieu régulièrement.
Son ouverture rapide permet de réaliser des économies d'énergie considérables, tout comme avec un SpeedRoller. Le système de guidage breveté est actionné par un ingénieux système de chaînes et de câbles en acier.
Diverses finitions et éléments de commande soulignent le design attrayant de la NovoSpeed Thermo.
APPLICATION
- Logistique
- Industrie automobile
- Construction mécanique
- Industrie métallurgique et électrique
- Industrie chimique et pharmaceutique
CARACTÉRISTIQUES
- RÉSISTANCE AU VENT jusqu'à au moins 11 Beaufort (classe de vent 3 selon la norme EN 12424)
- RAPIDE : le vantail est entraîné par un système breveté de chaînes et de câbles en acier, qui garantit la vitesse de fonctionnement inégalée du NovoSpeed Thermo
- INNOVANTE : le nouveau système à spirale intègre des charnières et des roulettes de conception nouvelle

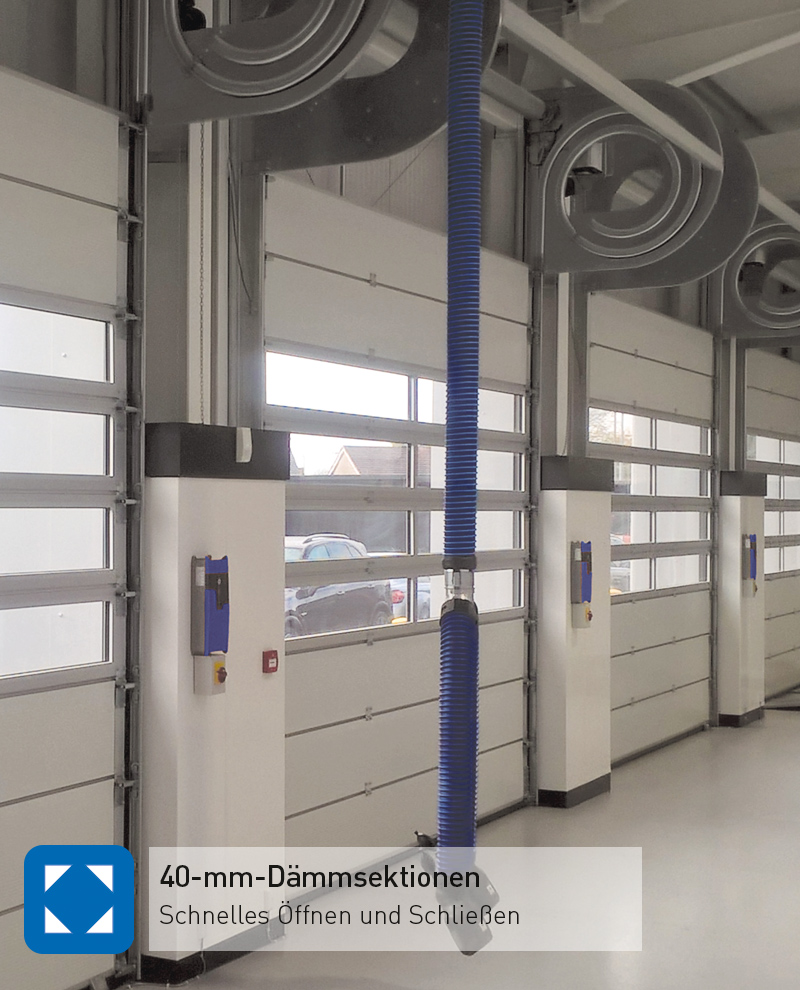

- ISOLATION : avec ses profilés de 40 mm d'épaisseur, la porte Thermo offre une valeur d'isolation exceptionnelle de 1,77 W/m²K
- INSTALLATION RAPIDE : le système d'entraînement est pré-assemblé dans les rails
- FAIBLE ENTRETIEN : le système d'entraînement ne nécessite pas de ressorts

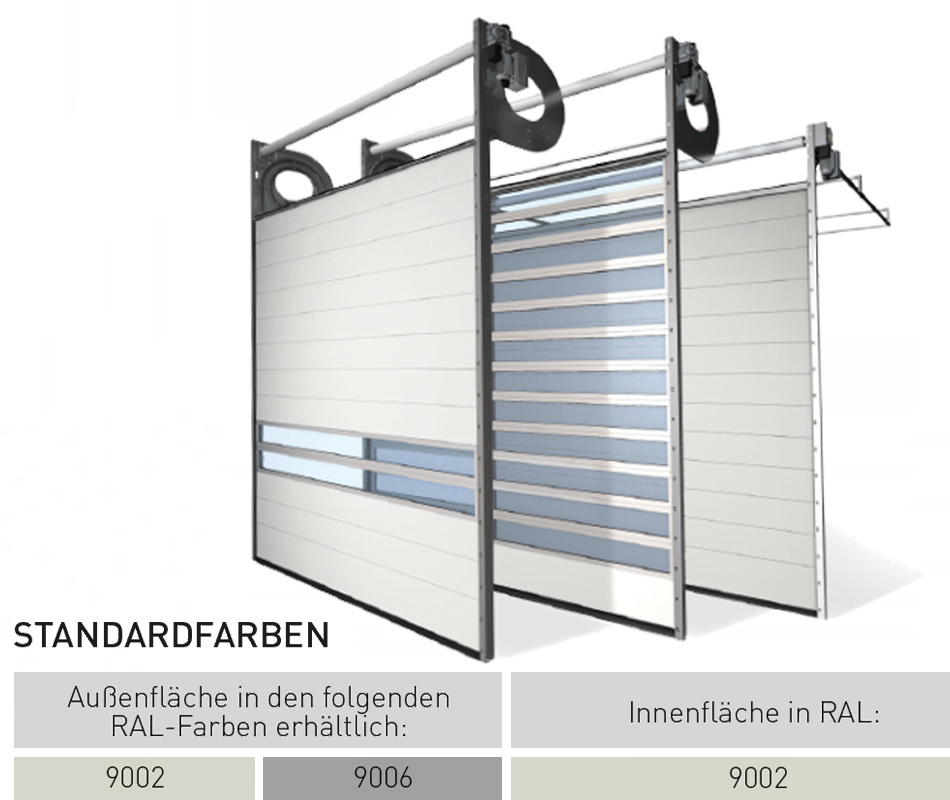

- FINITION EXTÉRIEURE : RAL 9002 ou RAL 9006 en standard, autres couleurs disponibles sur demande
COULEURS
- Également disponible avec des profilés de fenêtre NovoLux équipés d'un vitrage isolant à plusieurs vitres
- Outre le système de rails en spirale, un système S600 est également disponible si l'espace disponible est suffisant

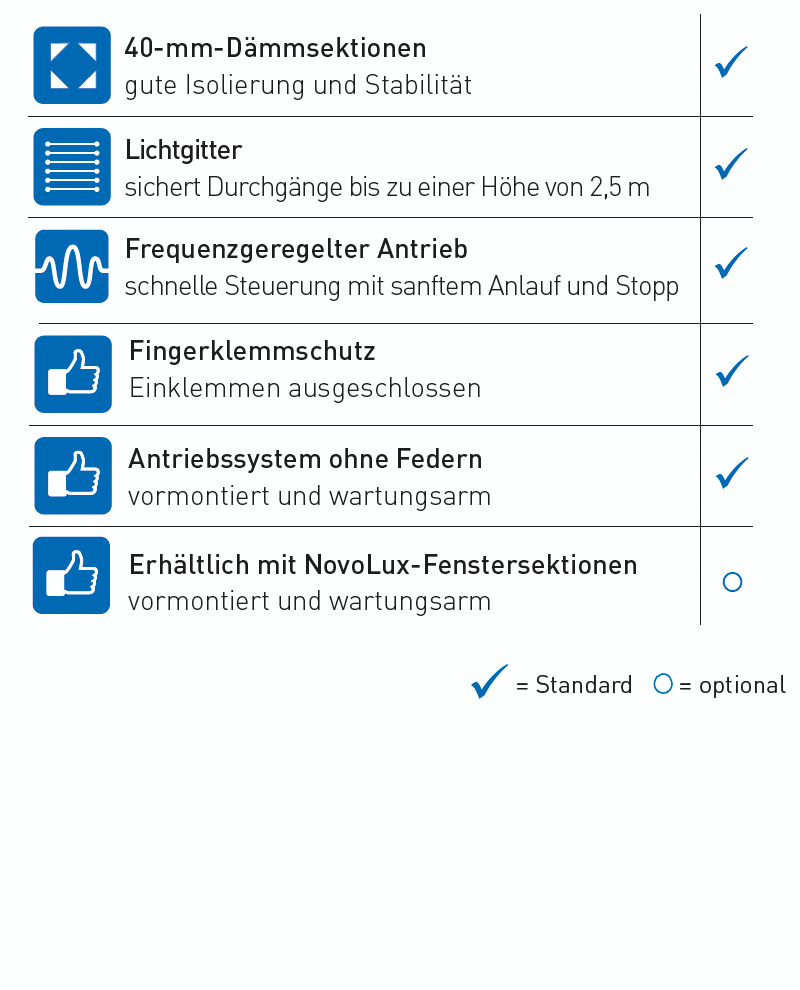

Options
EXEMPLES D'APPLICATION
Les locaux à forte fréquentation sont souvent équipés de deux types de portes différents : une porte sectionnelle pour la nuit et une porte rapide pour la journée. La nouvelle NovoSpeed Thermo/S600 rend superflue la porte rapide supplémentaire installée derrière la porte sectionnelle. La NovoSpeed est rapide, offre une protection fiable contre les cambrioleurs et assure également une excellente isolation thermique.
Elle combine les avantages d'une SpeedRoller et d'une porte sectionnelle en une seule porte ! Grâce à son ouverture rapide, elle permet de réaliser des économies d'énergie considérables, tout en augmentant la capacité de passage et en réduisant l'absentéisme. En outre, la NovoSpeed Thermo offre un haut niveau d'isolation thermique et peut être fermée hermétiquement après la fermeture.
Un investissement qui s'amortit en très peu de temps !

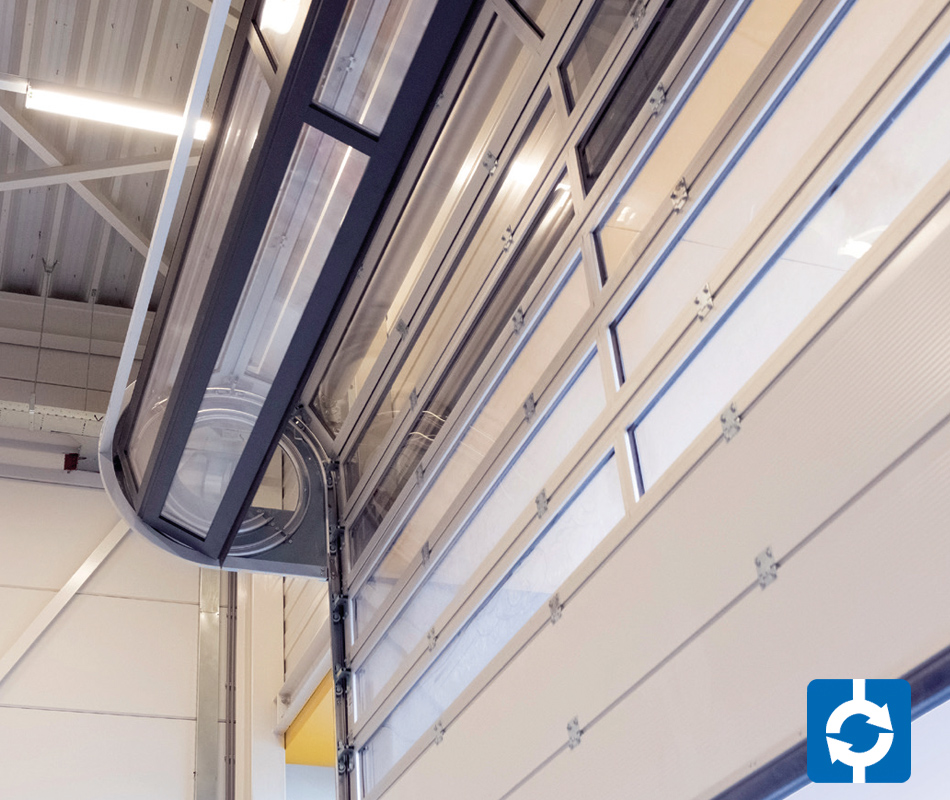

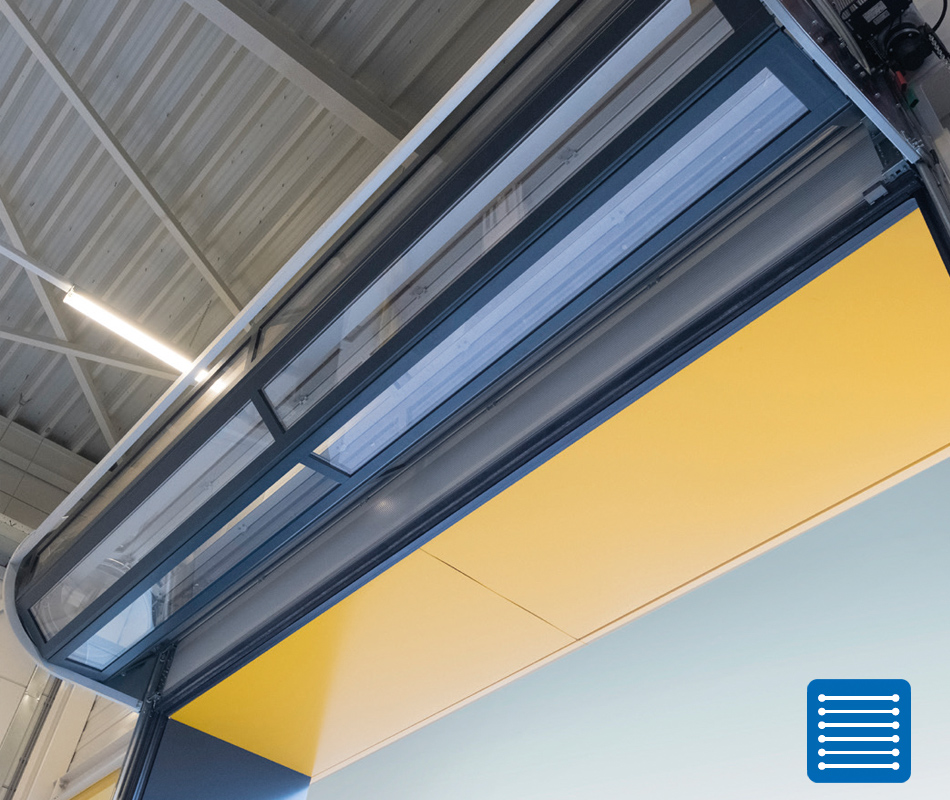

PEU ENCOMBRANTE La porte à spirale NovoSpeed Thermo est une innovation moderne qui ne prend pratiquement pas de place grâce à son système à spirale spécial et à son entraînement par chaîne. Pour éviter toute usure, les lames ne sont pas repliées les unes sur les autres, mais enroulées de manière à ne pas se toucher. La NovoSpeed Thermo constitue une excellente solution, en particulier lorsque la structure du plafond ne laisse pas suffisamment d'espace pour une porte sectionnelle.
La NOVOSPEED THERMO nécessite peu d'entretien pour plus de 200 000 cycles et est donc très facile à entretenir. Comme le mécanisme d'entraînement ne nécessite pas de ressorts, aucun entretien supplémentaire n'est nécessaire.
De plus, les éléments verticaux se composent de deux parties, ce qui permet de remplacer rapidement et facilement les sections en cas de dommage.
AUTORÉPARATION
Outre les couleurs standard, le vantail de porte est disponible dans toutes les teintes RAL (à l'exception des couleurs fluorescentes et des couleurs de signalisation routière).
CONTRÔLE
| Surface max. (L × H) | 25 m² |
| Largeur max. | 5 000 mm |
| Hauteur max. | 5 000 mm |
| Résistance au vent jusqu'à min. | 11 Bft |
| Classe de charge de vent max. selon la norme EN 12424 | 3 |
| Vitesse d'ouverture avec variateur de fréquence | 1,1 m/s |
| Vitesse de fermeture avec variateur de fréquence | 0,5 m/s |
| Épaisseur du panneau, sections isolantes | 40 mm |
| Coefficient U avec profilés isolants, 5 000 × 5 000 mm | 1,77 W/m²K |
| Sections de fenêtre NovoLux disponibles | oui |
| Adaptation comme porte extérieure | oui |

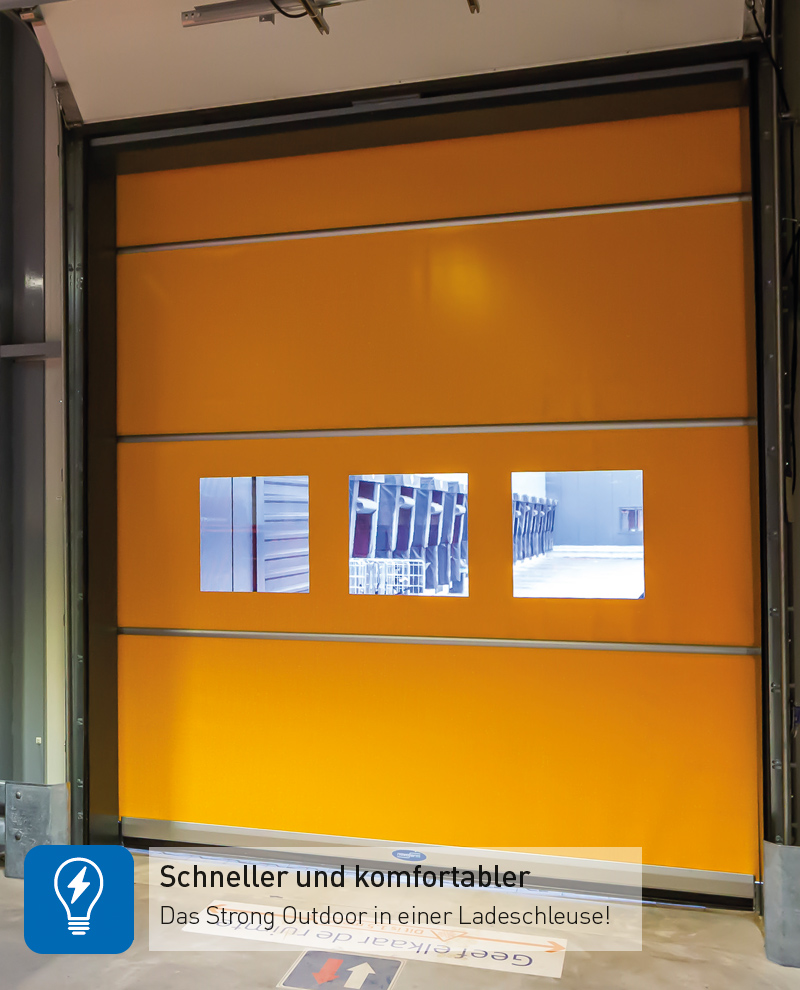

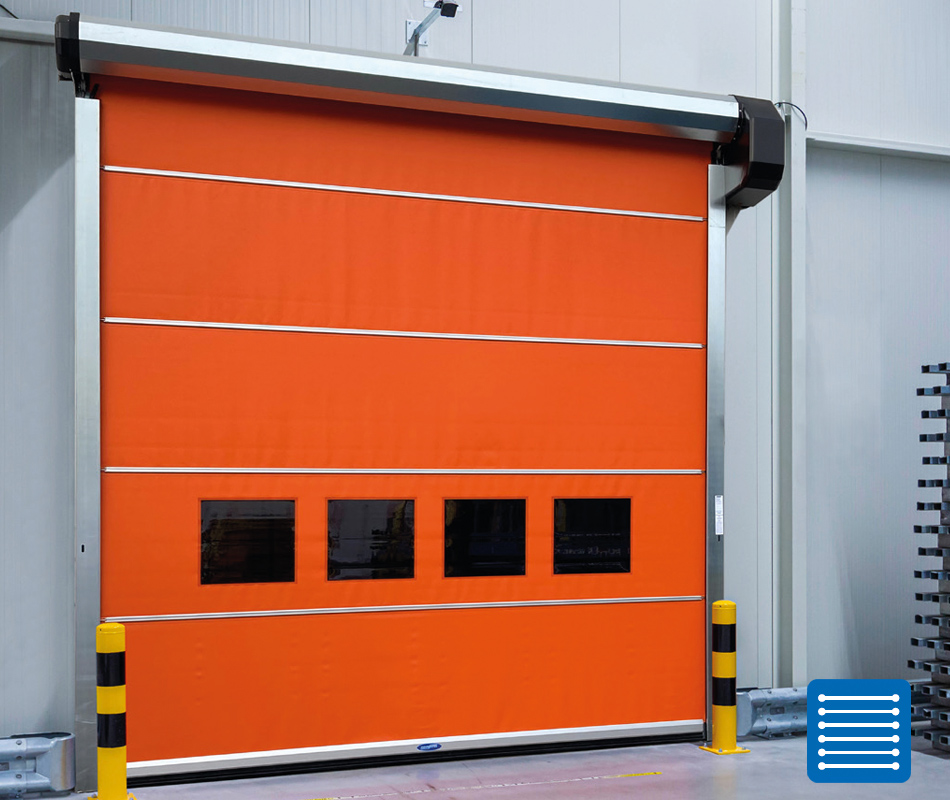

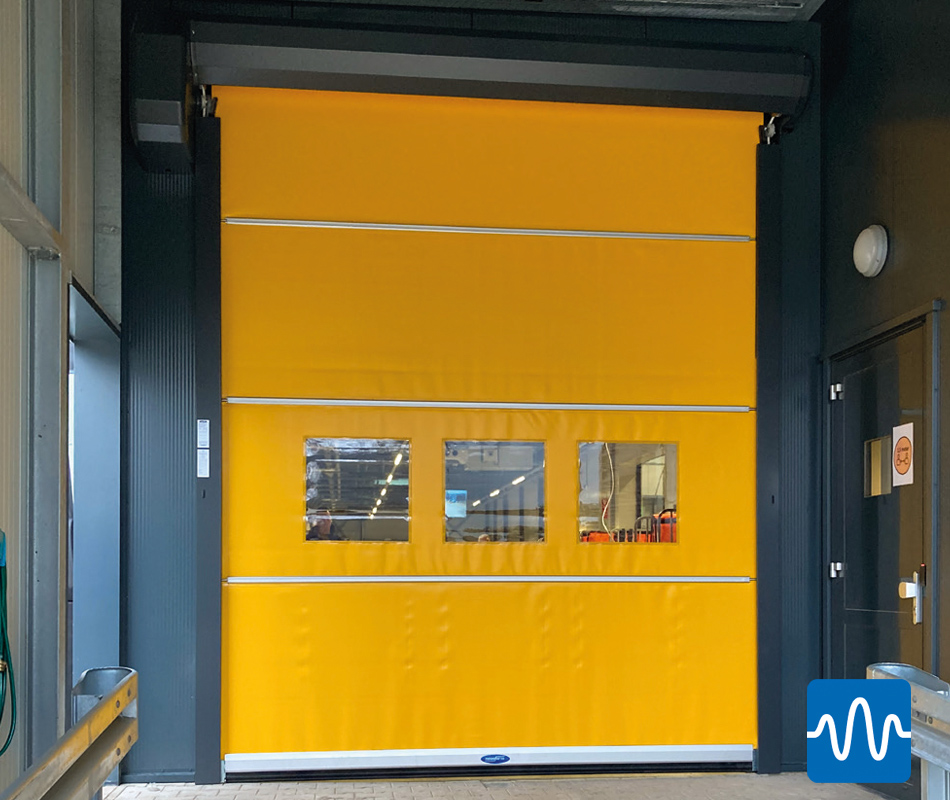

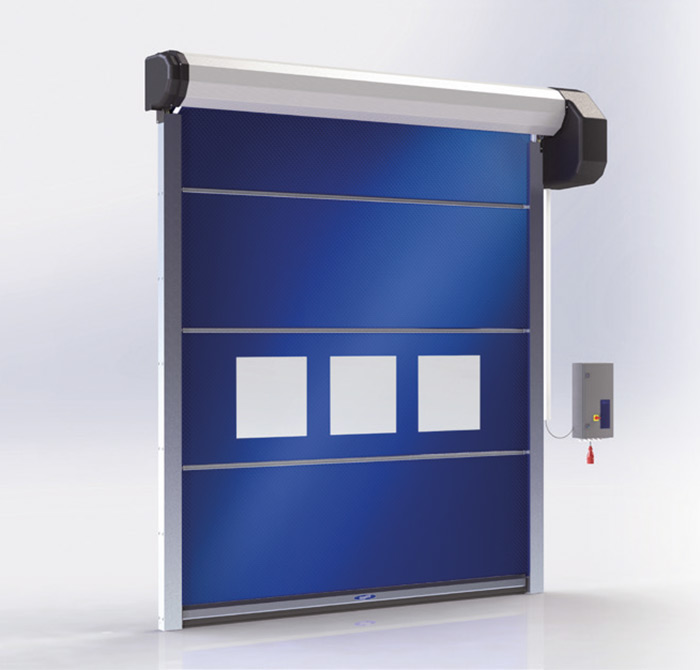

Caractéristiques : Robuste pour l'extérieur
Caractéristiques : Robuste pour l'extérieur
PORTE À GRANDE VITESSE À RÉPARATION AUTOMATIQUE
Le STRONG OUTDOOR est le SpeedRoller par excellence pour les conditions les plus difficiles.
Son fonctionnement fluide est garanti par des composants robustes et une technologie fiable.
Le Strong Outdoor a été spécialement conçu pour une installation sur des murs extérieurs, en particulier pour les grandes ouvertures et les charges de vent élevées. Les rails robustes avec joints intégrés empêchent les courants d'air et garantissent un climat intérieur agréable. Le système de commande électronique assure une ouverture de cette grande porte à une vitesse de 1,8 m/s*.
APPLICATION
- Installation sur le mur extérieur (côté intérieur)
- Centres de distribution
- Entrepôts
- Grands halls industriels
s de l'industrie lourde
CARACTÉRISTIQUES
- RÉSISTANCE AU VENT jusqu'à 12 Bft (largeur jusqu'à 4 000 mm) : classe de résistance au vent minimale 3 selon la norme EN 12424 (largeur > 4 000 mm) ; classe de résistance au vent minimale 4 selon la norme EN 12424 (largeur ≤ 4 000 mm)
- ISOLATION ACOUSTIQUE : le rideau de porte est équipé de série d'une isolation acoustique supplémentaire
- SÉCURITÉ : avec grille de sécurité de série

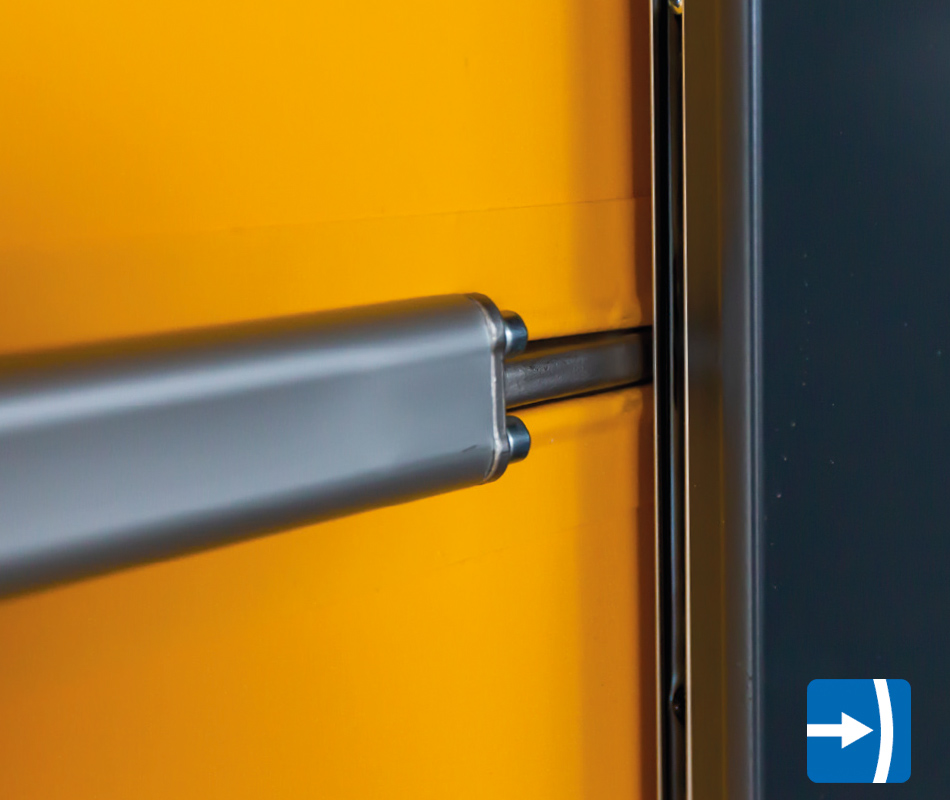

- ROBUSTE : des guidesen acier dans les rails et de nouvelles fermetures sur les charnières guident le rideau de porte
- INSTALLATION RAPIDE : le nouveau système de rail et de tension est pré-assemblé dans les rails
- Finis les courants d'air : jointà brosse dans le rail et bord de fermeture avec joint en caoutchouc
- INSTALLATION : convient à tous les grands passages jusqu'à36 m² dans les murs intérieurs des bâtiments et à l'intérieur des murs extérieurs
COULEURS
Disponible de série avec un rideau de porte de 1,2 mm dans les couleurs RAL suivantes :
Les glissières latérales et le cache sont disponibles en option dans toutes les couleurs RAL standard.
* Selon la configuration.

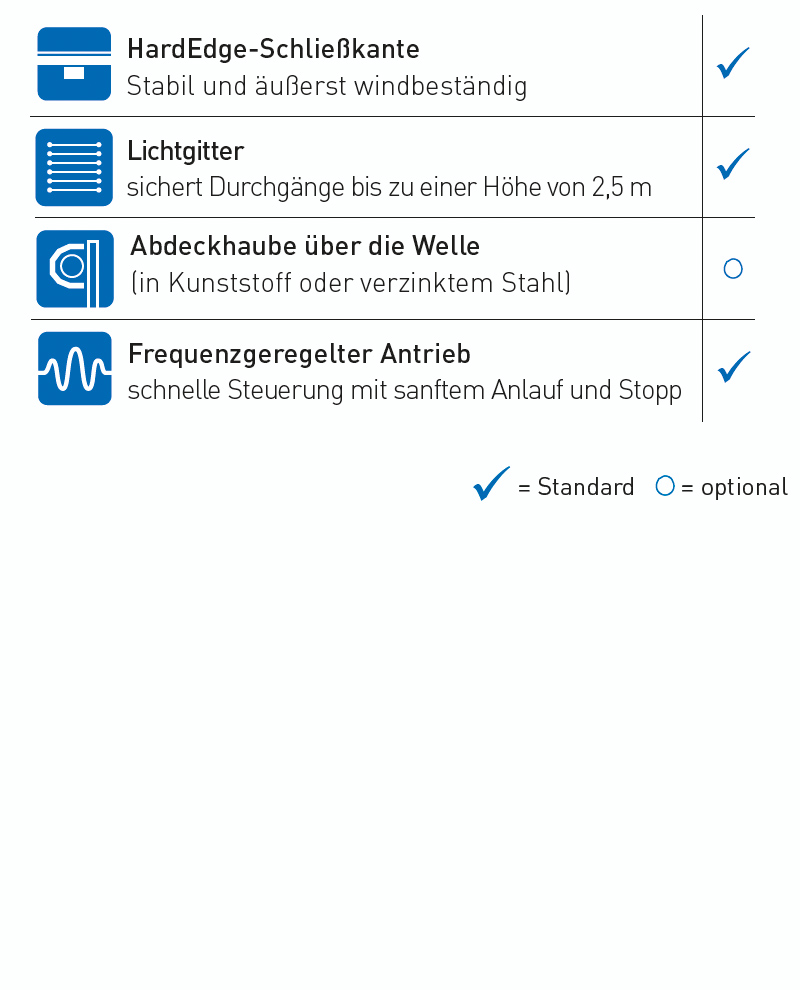

Options
EXEMPLES D'APPLICATION
Les GRANDES HALLS INDUSTRIELS sont souvent fréquentés par de gros chariots élévateurs et camions.
Cela nécessite une porte SpeedRoller large et rapide qui préserve un climat intérieur agréable, est facile à utiliser, ne gêne pas la circulation et fonctionne sans problème pendant de nombreuses années. La Strong Outdoor a été conçue précisément pour ce type de situation. Grâce à son système de tension ingénieux, le tablier de la porte reste toujours parfaitement tendu, même sous une pression du vent très élevée. Toutes les pièces importantes sont conçues pour être particulièrement robustes, garantissant ainsi de nombreuses années de fonctionnement sans faille dans toutes les conditions.
CONTRÔLE

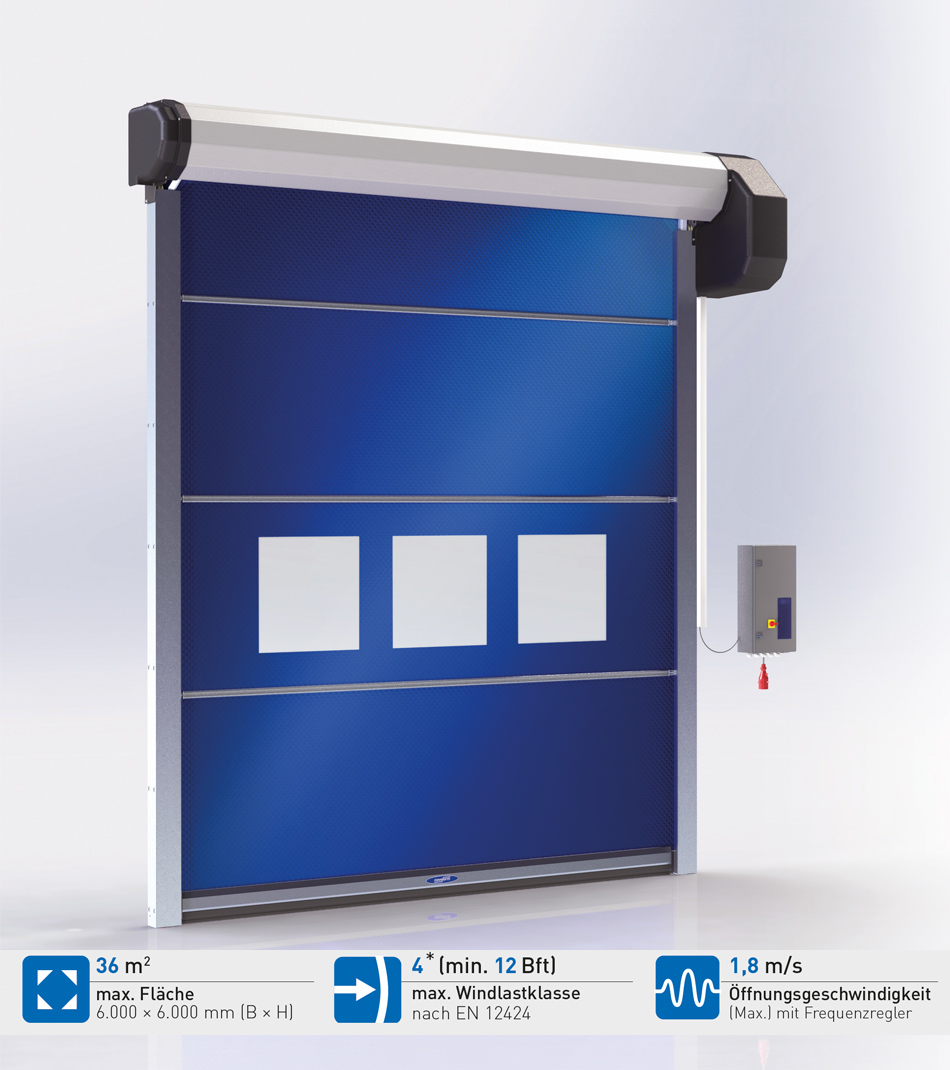

| Surface max. (L × H) | 36 m² |
| Largeur max. | 6 000 mm |
| Hauteur max. | 6 000 mm |
| Résistance au vent jusqu'à min. | 12 Bft |
| Classe de résistance au vent max. selon la norme EN 12424 | 4 * |
| Vitesse d'ouverture avec variateur de fréquence | 1,8 m/s |
| Vitesse de fermeture avec variateur de fréquence | 0,5 m/s |
| Épaisseur du rideau | 1,2 mm |
| Adapté comme porte extérieure | oui |

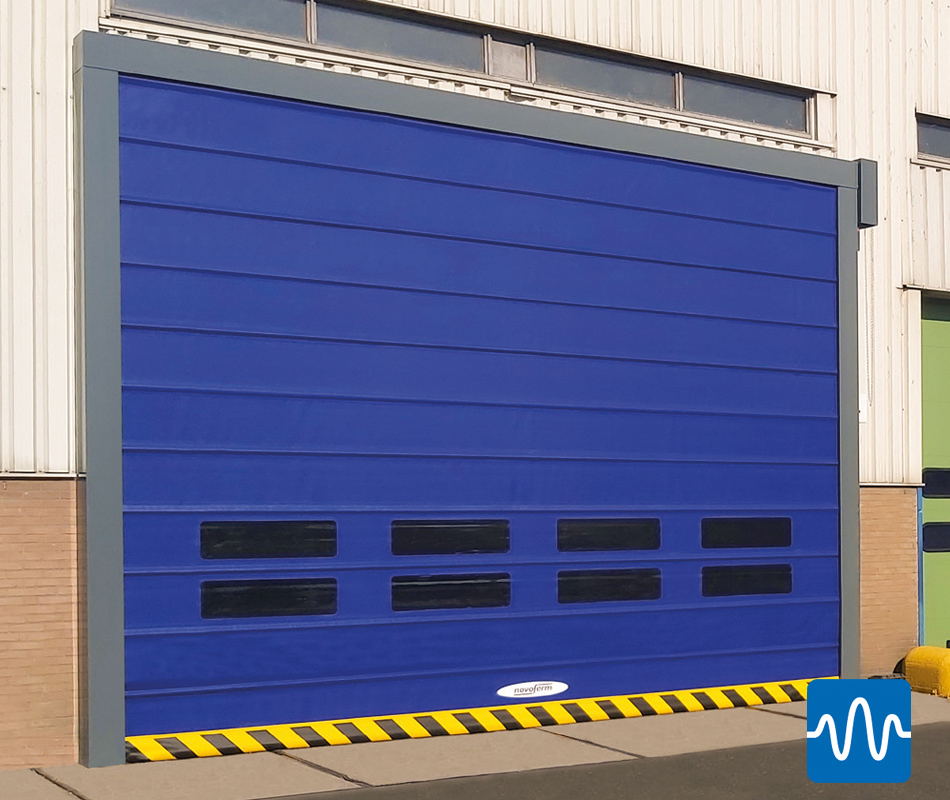

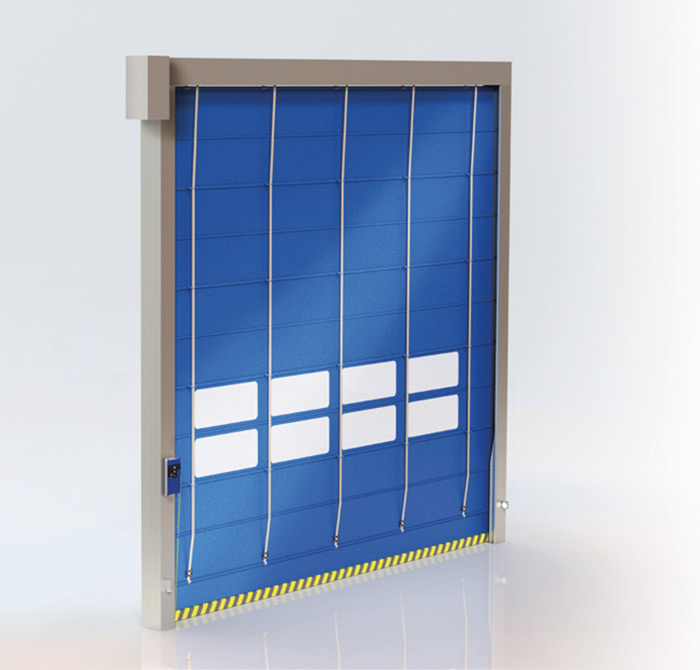

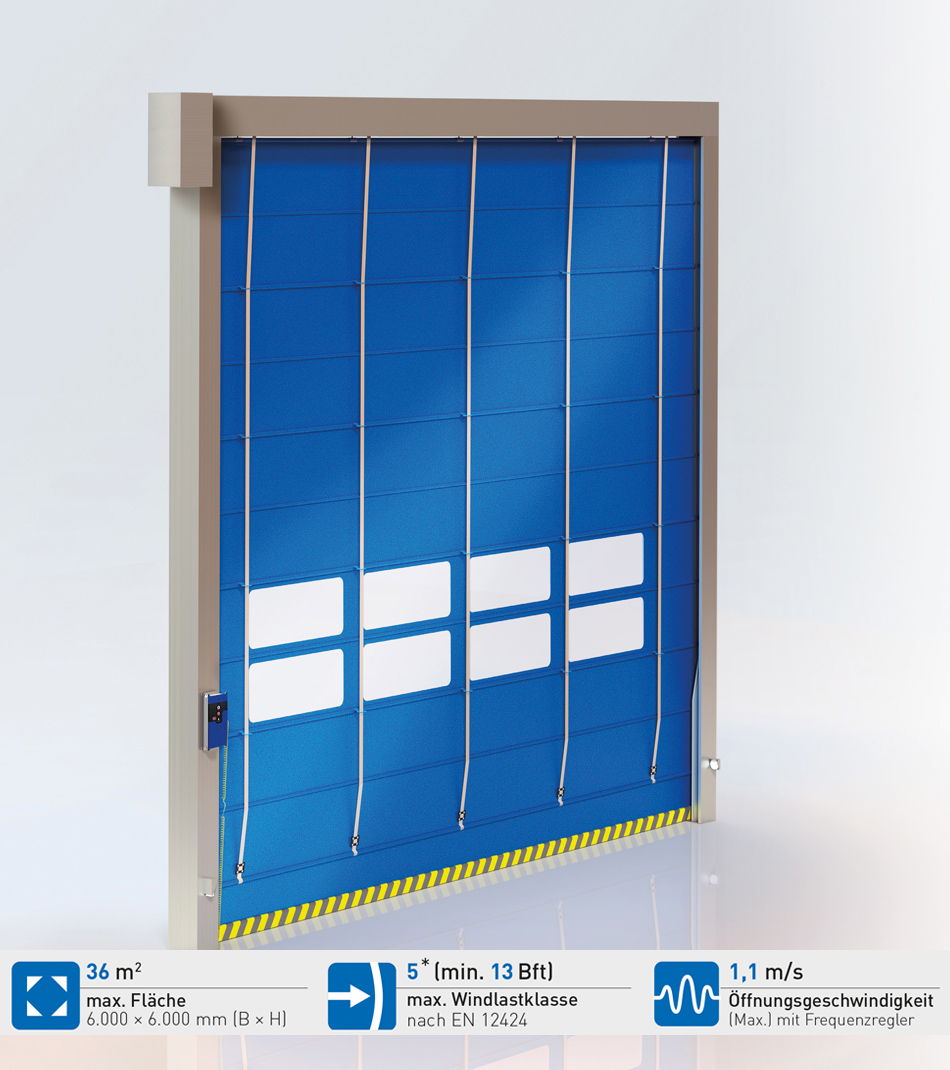

Détails Novofold
Détails Novofold
LONGUE DURÉE DE VIE ET TRÈS PEU D'ENTRETIEN
La porte pliante NOVOFOLD a été spécialement conçue pour un usage intensif dans les ouvertures murales extérieures d'une superficie maximale de 36 m².
Elle est idéale pour le passage régulier de chariots élévateurs et de marchandises volumineuses.
Le vantail est équipé de nombreux profilés de renfort qui, associés à une technologie de pliage unique, confèrent à la porte une stabilité exceptionnelle, même sous une forte pression du vent. Le boîtier d'entraînement et les guides sont entièrement encapsulés et les matériaux utilisés rendent la NovoFold adaptée à une utilisation à long terme dans toutes les conditions.
APPLICATION
- Installation sur mur extérieur (intérieur et extérieur)
- Centres de distribution
- entrepôts
- Grands halls industriels
s de l'industrie lourde

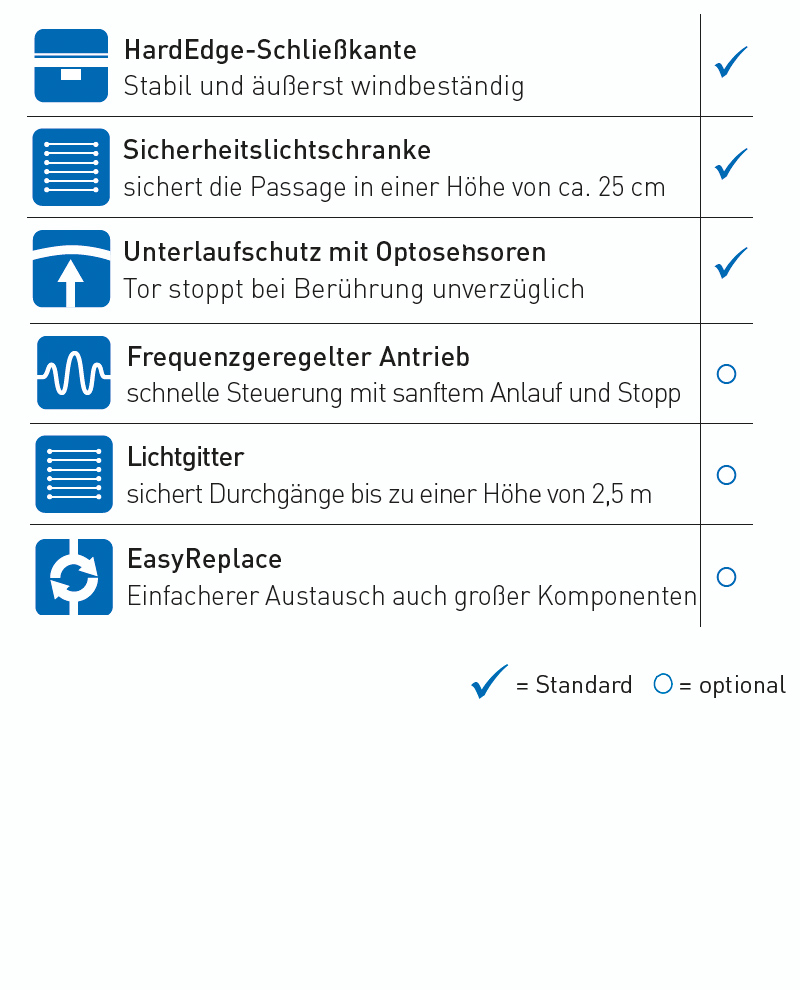

CARACTÉRISTIQUES
- RÉSISTANCE AU VENT : jusqu'à 13 Beaufort au minimum, classe de vent 3 selon la norme EN 12424 (version standard) ; classe de vent 5 selon la norme EN 12424 (version renforcée)
- ROBUSTE : les glissières et le boîtier d'entraînement sont équipés d'un capot en acier de série. Cela rend également le NovoFold adapté à une installation en extérieur.
- EXTRÊME : la technologie de pliage unique et les matériaux utilisés rendent le NovoFold extrêmement fiable et robuste, même dans des conditions difficiles (forte pression du vent, pluie, poussière, etc.).
- SÉCURITÉ : équipé de capteurs optiques au niveau du bord de fermeture : dès que le bord de fermeture détecte un contact, la porte s'ouvre immédiatement.
- PROTECTION D'ACCÈS : le bord de fermeture est équipé d'un profilé d'étanchéité en caoutchouc souple ; des joints à brosse supplémentaires sont disponibles en option.
- Extérieur thermolaqué de série (RAL 7011).
COULEURS
Disponible en version standard avec un poids de rideau de 900 g/m², dans les couleurs RAL suivantes :
Le NovoFold est équipé d'un rideau de porte de classe M2 d'un poids de 900 g/m² et est donc, à l'instar de l'ensemble de la structure de la porte, extrêmement robuste, garantissant ainsi des années d'utilisation sans souci dans toutes les conditions.
Options
EXEMPLES D'APPLICATION
VOUS DISPOSEZ DÉJÀ D'UNE PORTE SECTIONNELLE ?
Dans ce cas, vous pouvez réaliser d'importantes économies d'énergie, accélérer vos processus et réduire le nombre de jours d'arrêt maladie ! Si vous laissez la porte sectionnelle ouverte pendant la journée, vous perdez beaucoup d'énergie. De plus, les courants d'air nuisent à la santé de vos employés. Si, en revanche, vous fermez la porte sectionnelle à chaque passage, vous perdez un temps de production précieux et vos employés doivent attendre longtemps dans le courant d'air que la porte s'ouvre.
En installant un NovoFold à l'extérieur du mur extérieur, vous pouvez éliminer d'un seul coup les inconvénients de votre porte sectionnelle existante, trop lente.
Les SYSTÈMES DE TRAITEMENT DES DÉCHETS sont souvent confrontés à la poussière et à la saleté. Cela complique l'utilisation des portes rapides, car la saleté reste coincée dans la toile lorsqu'elle s'enroule. De plus, le rideau dans le guide peut être endommagé si trop de saleté s'accumule. Avec le NovoFold, ce problème est résolu grâce à une technologie de pliage spéciale. Le rideau de porte, particulièrement résistant, est en outre très peu sensible à la poussière et à la saleté. Il en va de même pour le reste de la construction. Cela rend le NovoFold idéal pour les entreprises de traitement des déchets et toutes les autres entreprises où s'accumulent beaucoup de poussière et de saleté
.

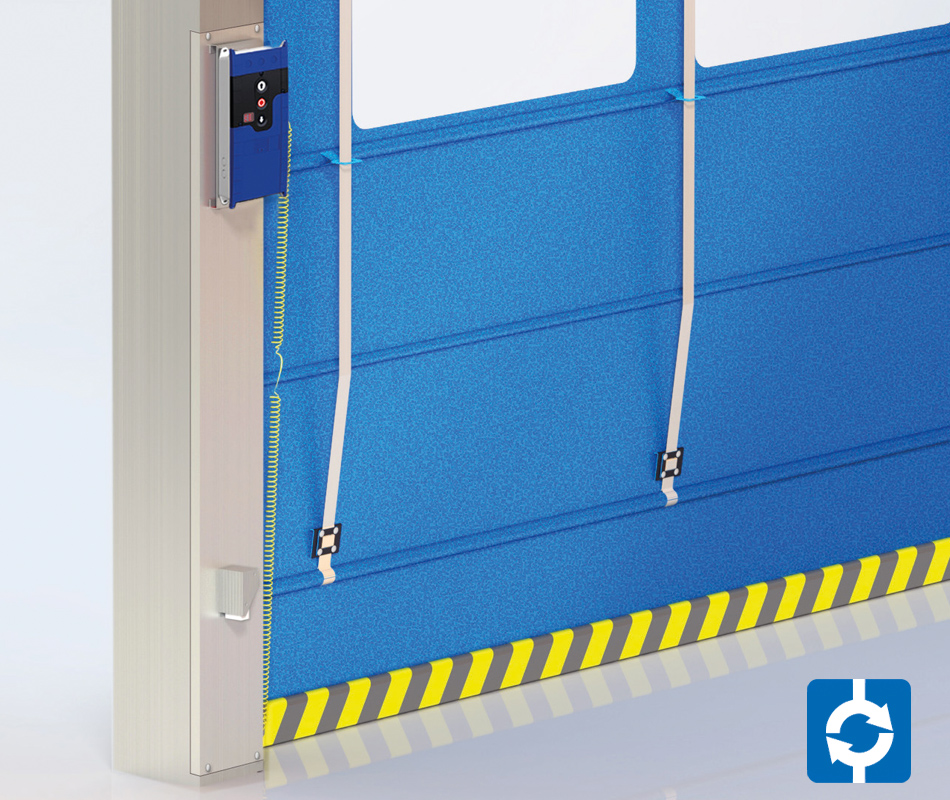

LE NOVOFOLD convient à tout type de passage. Qu'il s'agisse d'un trafic intense, d'une forte pression du vent, de conditions météorologiques difficiles, de poussière et de saleté :
Le NovoFold fonctionne de manière fiable sur le long terme !

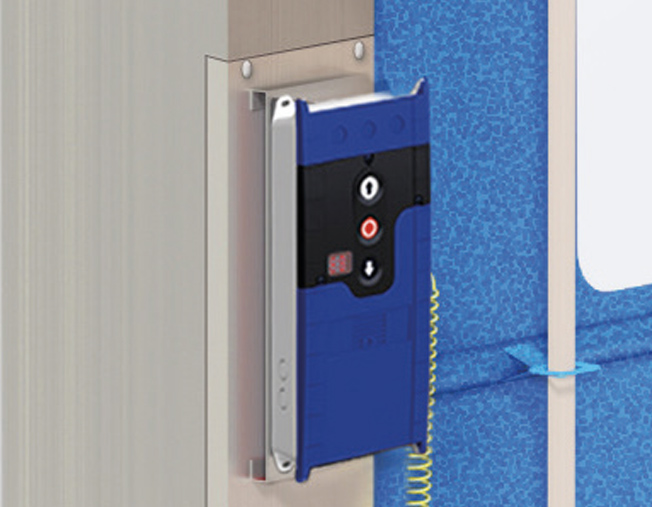

EASYREPLACE | Option
L'option EasyReplace facilite considérablement le remplacement complet ou partiel du rideau de porte grâce à des caches de rail amovibles.
CONTRÔLE
| Surface max. (L × H) | 36 m² |
| Largeur max. | 6 000 mm |
| Hauteur max. | 6 000 mm |
| Résistance au vent jusqu'à min. | 13 Bft |
| Classe de résistance au vent max. selon la norme EN 12424 | 5 * |
| Vitesse d'ouverture avec variateur de fréquence | 1,1 m/s |
| Vitesse de fermeture avec variateur de fréquence | 0,5 m/s |
| Vitesse d'ouverture/de fermeture avec commande standard | 0,9 m/s |
| Poids du rideau, classe M2 | 900 g/m² |
| Adapté comme porte extérieure | oui |
Technologie et détails
Classification selon la charge due au vent
Classification selon la charge due au vent
Force du vent | Pression du vent en pascals | Vitesse du vent | Classification selon la norme DIN EN 12424 | Application |
0 - vent calme | 0,0 - 0,0 | < 1 km/h | Faible pression du vent Petite ouverture de porte Petites pièces Utilisation occasionnelle | |
1 - courant d'air faible | 0,0 - 0,1 | 1 - 5 km/h | ||
2 - brise légère | 2,0 - 5,9 | 6 - 11 km/h | ||
3 - brise légère | 6,9 - 17,7 | 12 - 19 km/h | ||
4 - vent modéré | 18,6 - 38,3 | 20 - 28 km/h | pression du vent moyenne, grande ouverture de porte, grandes pièces, utilisation régulière | |
5 - brise fraîche | 39,2 - 70,6 | 29 - 38 km/h | ||
6 - vent fort | 71,6 - 116,7 | 39 - 49 km/h | ||
7 - vent fort | 117,7 - 179,5 | 50 - 61 km/h | ||
8 - vent de tempête | 180,5 - 262,9 | 62 - 74 km/h | ||
9 - tempête | 263,9 - 365,9 | 75 - 88 km/h | Classe 1 - 300 N/m² | forte pression du vent, grande ouverture de porte, grands espaces dans le mur extérieur, utilisation intensive |
10 - tempête violente | 366,9 - 495,4 | 89 - 102 km/h | Classe 2 - 450 N/m² | |
11 - tempête de type ouragan | 496,4 - 652,4 | 103 - 117 km/h | Classe 3 - 700 N/m² | |
12 - ouragan | 653,3 - 836,8 | 118 - 133 km/h | Classe 4 - 1 000 N/m² | |
13 - ouragan | 837,8 - 1 039,9 | 134 - 149 km/h | Classe 5 > 1 000 N/m² | |
14 - Ouragan | 1 049,7 - 1 294,9 | 150 - 166 km/h | ||
15 - Ouragan | 1 304,7 - 1 579,4 | 167 - 183 km/h |
Caractéristiques techniques - Commandes
Caractéristiques techniques - Commandes
| Description du | T100R | T100R FU, 1,5 kW | T100R FU, 3 kW | TS971 / TS981 | |
Version | Boîtier en plastique (IP54) 219 × 256 × 117 mm | ● | |||
| Boîtier en plastique (IP54) avec rallonge 219 × 550 × 117 mm | o | ● | |||
| Porte extérieure | ● | ||||
| Boîtier en plastique (IP65) 155 × 380 × 80 mm | ● | ||||
Raccordement | L+N+PE, 230 V/50 Hz/16 A (lent) ± 10 %, fiche CEE à 3 broches | ● | |||
| 3L+N+PE, 400 V/50 Hz/16 A ± 10 %, fiche CEE à 5 broches | ● | ● | ● | ||
| Fin de course numérique DES | ● | ● | ● | ● | |
| Deux relais sans potentiel supplémentaires | ● | ● | ● | ● | |
Fonctionnement | Bouton-poussoir d'ouverture/arrêt/fermeture (commutateur à membrane) | ● | ● | ● | ● |
| Boutons-poussoirs externes (ouverture/arrêt/fermeture ou minuterie) | o | o | o | o | |
| Télécommande, type Keeloq / Multibit (intégrée) | o | o | o | o | |
| MagicSwitch : panneau de commande sans contact | o | o | o | o | |
| Interrupteur à clé : déterminez qui peut passer | o | o | o | o | |
| Commutateur à tirette : commande pour les piétons ou depuis un chariot élévateur | o | o | o | o | |
| Boucle à induction : 2 canaux (séparés) | o | o | o | o | |
| IXIO S : Détecteur infrarouge pour installation en intérieur jusqu'à H = 3,5 m | o | o | o | o | |
| IXIO D : Capteur infrarouge et détecteur de mouvement pour une installation en intérieur jusqu'à une hauteur de 3,5 m | o | o | o | o | |
| Radar : détecteur de mouvement pour installation intérieure et extérieure jusqu'à une hauteur de 6 m | o | o | o | o | |
| Condor : capteur infrarouge et détecteur de mouvement pour une installation en intérieur et en extérieur jusqu'à une hauteur de 6 m | o | o | o | o | |
Sécurité | Barrière lumineuse : sécurisation de l'ensemble du passage jusqu'à une hauteur de 2 500 mm | o | o | o | o |
| Barrière lumineuse : protection du passage à hauteur des genoux | o | o | o | o | |
| IXIO D : Capteur infrarouge et détecteur de mouvement pour une installation en intérieur jusqu'à une hauteur de 3,5 m | o | o | o | o | |
| Condor : Capteur infrarouge et détecteur de mouvement pour une installation en intérieur et en extérieur jusqu'à une hauteur de 6 m | o | o | o | o | |
| Feu tricolore rouge/vert (extension A800) | o | o | o | o | |
| Feu clignotant | o | o | o | o | |
| Indicateur de position du but | o | o | o | o | |
| Signal sonore à la fermeture (en option) | o | o | o | o | |
Spécial | 3 relais sans potentiel | o | o | o | |
| Fonction de blocage bidirectionnel | o | o | o | o | |
| Fonction de verrouillage | - / o | ||||
| Prise pour détecteur à boucle d'induction (précâblée) | ● | ● | ● | ● | |
| Support 2 × 70 mm | ● | ||||
Unité de commande SpeedRoller | PRIME | ● | o | ||
| Prime-XF | ● | ||||
| Strong-E | ● | o | |||
| Strong-FV | ● | o | |||
| Fort | ● | o | |||
| NovoZip | o | ● / o | |||
| NovoSpeed Thermo | ● / o | ||||
| Strong Outdoor | ● | ||||
| NovoFold | ● / o | ||||
| ● = version standard o = en option | |||||
Caractéristiques techniques - Portes à enroulement rapide pour usage extérieur
Caractéristiques techniques - Portes à enroulement rapide pour usage extérieur
description | unité | NovoZip | Thermo | Robuste pour l'extérieur | NovoFold | |
Régulation de vitesse | Commande standard | Ouverture en m/s (env.) | 0,9 | |||
Fermeture en m/s (env.) | 0,9 | |||||
| Commande avec régulateur de fréquence | ouverture en m/s (env.) | 2,0 | 1,1 | 1,8 | 1,1 | |
Fermeture en m/s (env.) | 0,5 | 0,5 | 0,5 | 0,5 | ||
| sécurité | EN 13241 | ● | ● | ● | ● | |
| Résistance au vent | Valeur minimale, en Bft | [avec WindLoad Optimiser] | 11 (- 117 km/h) | 11 (- 117 km/h) | 12 (- 133 km/h) | 13 (- 149 km/h) |
| Classe de résistance au vent | max., selon la norme EN 12424 | Classe 3 | Classe 3 | Classe 4 (B ≤ 4 m) | Classe 5 | |
Dimensions de la porte | largeur | en mm, max. | 4 500 | 5 000 | 6 000 | 6 000 |
| Hauteur | en mm, max. | 4 500 | 5 000 | 6 000 | 6 000 | |
| Surface max. | en m², max. | 20,25 | 25 | 36 | 36 | |
Dimensions hors tout sans les dégagements de montage requis | Largeur côté entraînement | largeur libre + mm | 310 | 470 | 345/360 | 520 |
| Largeur côté roulement | largeur libre + mm | 120 | 150 | 195 | 220 | |
| Hauteur | Hauteur libre + mm | 500 | 1 100 | 650 | 1 070 | |
| Profondeur | à partir du mur, en mm | 370 | 1 200 | 435 | 400 | |
| Largeur avec capot de protection, côté entraînement | Largeur libre + mm | 310 | 350 | 430 | 520 | |
| Largeur avec capot de protection, côté roulement | Largeur utile + mm | 120 | 150 | 240 | 220 | |
| Hauteur avec capot de protection | Hauteur libre + mm | 500 | 1 100 | 700 | 1 170 | |
| Profondeur avec capot de protection | par rapport au mur, en mm | 370 | 1 200 | 570 | 400 | |
| Grande unité de commande T100R FU 3 kW [400 V, 3L+ N + PE, IP65] | L × H × P = 300 × 600 × 160 mm | ● | ||||
| GFA TS971 | L × H × P = 155 × 386 × 90 mm | ● | ● | ● | ||
| GFA TS981 | L × H × P = 190 × 300 × 115 mm | o | o | o | ||
| Auto-réparation | Rétraction automatique (auto-réparation) | ● | ||||
| Construction de la porte | autoportante | ● | ||||
Rideau de porte | Épaisseur des sections transparentes | 0,8 / 20 mm | 0,8 mm | 20 mm | 0,8 mm | 0,8 mm |
| Épaisseur du rideau de porte en plastique coloré | 0,7 / 1,0 / 1,2 mm | 1,0 mm | 1,2 mm | 1,2 mm | ||
| Épaisseur des profilés isolants | 40 mm | 40 mm | ||||
| Tension du rideau de porte | Système de tension | ● | ||||
| Système d'entraînement à chaînes sans fin/câble en acier | ● | |||||
Matériau de guidage/finition de surface | Acier, galvanisé/revêtement par poudrage | ● / - | ● / - | ● / - | ● / ● | |
| Acier inoxydable (304), poli | o | o | o | |||
| Peint/revêtu par poudrage dans une couleur RAL selon les exigences du client | o | o | o | |||
Unité d'entraînement et de commande | Fin de course électronique DES | ● | ● | ● | ● | |
| Alimentation | 230 V, L + N + PE | 400 V, 3L + N + PE | 400 V, 3L + N + PE | 400 V, 3L + N + PE | ||
| Fusible | 16 A à action retardée | 16 A à action retardée | 16 A à action retardée | 16 A à action retardée | ||
| Interrupteur principal | o | o | o | o | ||
| Interrupteur d'arrêt d'urgence | o | o | o | o | ||
| Détection du sens d'ouverture de la porte | Grille lumineuse | ● | ● | ● | o | |
Barrière lumineuse + bord de fermeture de sécurité | o | o | o | ● | ||
Détecteur de radar | o | o | o | o | ||
| Dispositif de sécurité pour bord de fermeture | Capteurs optiques | o | o | |||
Ouverture d'urgence | Manivelle | ● | ● | |||
| Chaîne de traction | o | ● | o | ● | ||
| Onduleur, 230 V | uniquement avec régulateur de fréquence 230 V | o | ||||
| ● = version standard o = en option | ||||||
Montage
Comment installer les volets roulants à grande vitesse Novoferm ?
Les vidéos suivantes présentent, étape par étape, la pose des volets roulants à grande vitesse Novoferm. Ces vidéos ne constituent qu'un complément aux instructions de montage, d'utilisation et d'entretien. Elles ne remplacent en aucun cas une installation réalisée par un personnel qualifié et formé.
INSTALLATION D'UN VOLET ROULANT À GRANDE VITESSE
Cliquez sur l'animation à gauche pour découvrir une démonstration claire et concise de l'installation d'une porte à enroulement rapide Novoferm, en prenant pour exemple le modèle NovoSpeed Strong Outdoor.
Vous trouverez des animations et des vidéos détaillées sur les avantages, l'installation et la programmation des portes à enroulement rapide Novoferm sur la chaîne YouTube de Novoferm :
https://www.youtube.com/NovofermVideos
MONTAGE NOVOSPEED THERMO
INSTALLATION D'UN VOLET ROULANT À GRANDE VITESSE
Cliquez sur l'animation à gauche pour découvrir une démonstration claire et concise de la manière d'installer une porte à enroulement rapide Novoferm, en prenant pour exemple le modèle NovoSpeed Thermo.
Vous trouverez des animations et des vidéos détaillées sur les avantages, l'installation et la programmation des portes à enroulement rapide Novoferm sur la chaîne YouTube de Novoferm :
https://www.youtube.com/NovofermVideos
ENSEMBLE DE PORTE PLIANTE NOVOFOLD
INSTALLATION D'UN VOLET ROULANT À GRANDE VITESSE
Cliquez sur l'animation à gauche pour découvrir une démonstration claire et concise de la manière d'installer une porte à enroulement rapide Novoferm, en prenant pour exemple la porte pliante NovoFold.
Vous trouverez des animations et des vidéos détaillées sur les avantages, l'installation et la programmation des portes à enroulement rapide Novoferm sur la chaîne YouTube de Novoferm :
https://www.youtube.com/NovofermVideos
