MOTEURS ET COMMANDES

COMMANDE PAR CÂBLE -
COMMANDE MANUELLE
Si la porte ne dépasse pas ^{12 m²} et que vous ne l'utilisez qu'occasionnellement ?
Dans ce cas, vous pouvez opter pour une commande par câble (rapport de transmission 1:1). Cela nécessite un certain effort physique. Il n'est pas possible de bloquer la position d'ouverture.

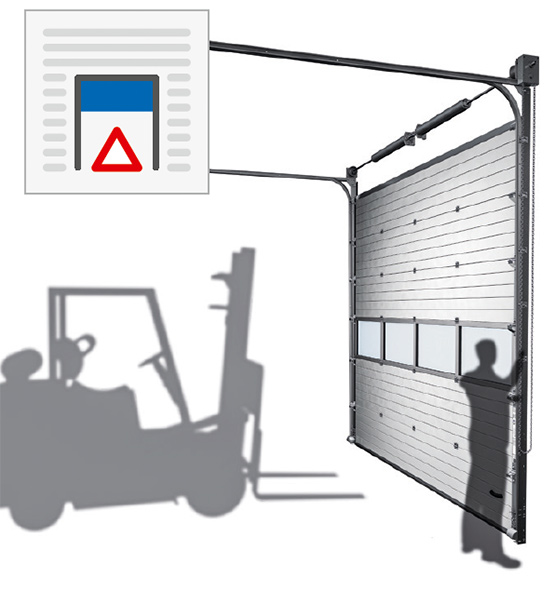

CÂBLE ROND-
COMMANDE MANUELLE
La commande à câble rond (rapport de transmission 1:1) est plus pratique que la simple commande à câble de traction. Toutefois, cette solution n'est pertinente que pour les portes peu utilisées (jusqu'à ^{12 m²}), car le câble rond s'use plus rapidement que la chaîne à enrouleur. Elle n'est possible qu'avec certains mécanismes de levage et certains équipements verticaux.

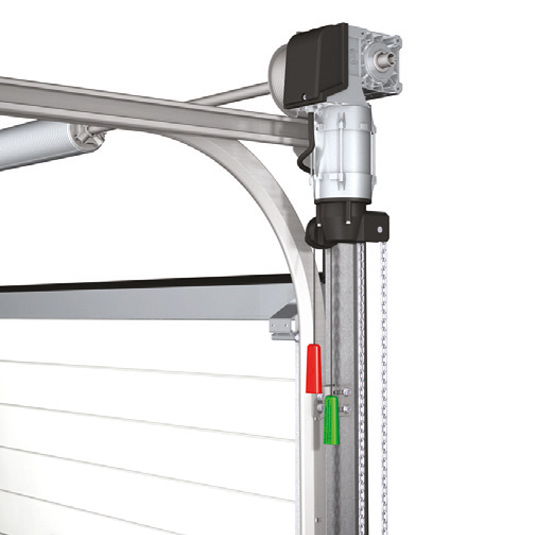

CHAÎNE À ENROULEUR-
COMMANDE MANUELLE
La commande par chaîne à enrouleur (rapport de transmission 1:4) demande moins d'effort que la commande par câble de traction.
Ce système, adapté aux portes sectionnelles d'une superficie maximale ^{de 30 m²}, offre l'avantage de pouvoir bloquer la porte dans la position souhaitée.

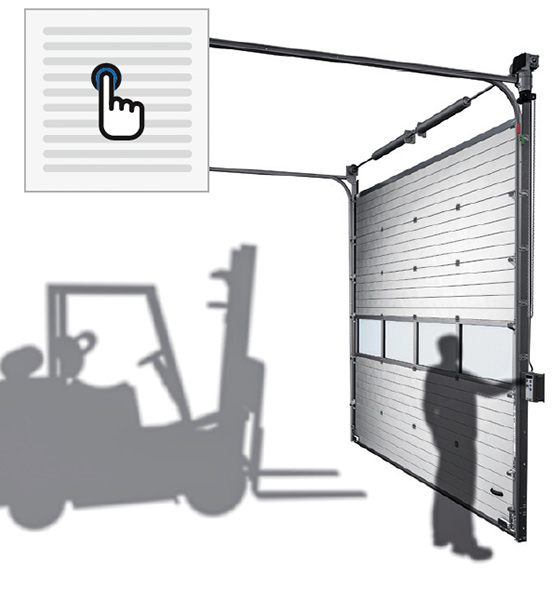

COMMANDE MANUELLE -
COMMANDE ÉLECTRIQUE
Ce système est particulièrement adapté aux portails rarement utilisés. La porte s'ouvre en appuyant une seule fois sur un bouton. À la fermeture, en revanche, il faut maintenir le bouton de commande enfoncé jusqu'à ce que la porte soit fermée. De cette manière, la personne qui actionne la porte peut rester attentive à l'apparition éventuelle de situations dangereuses.

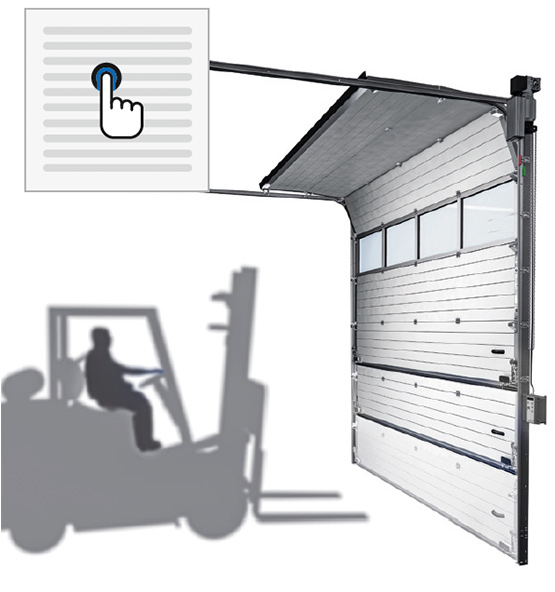

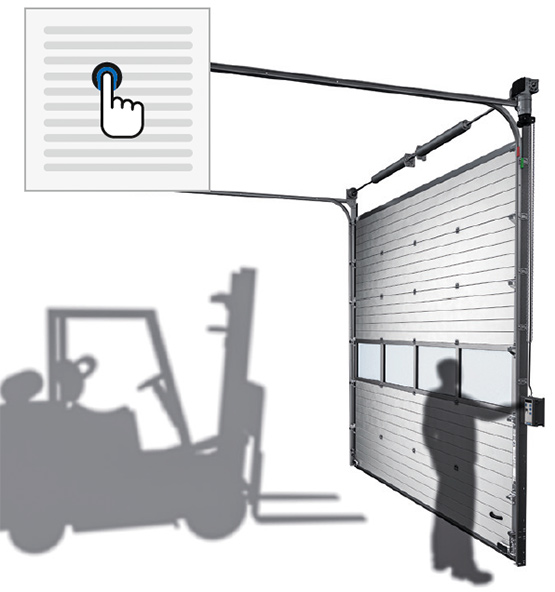

COMMANDE PAR IMPULSIONS-
ÉLECTRICITÉ
Les portes sont-elles fréquemment actionnées ?
Dans ce cas, la commande par impulsions est recommandée. Elle amène automatiquement la porte à la position finale réglable électroniquement sans qu'il soit nécessaire de maintenir l'interrupteur enfoncé. Le bord de fermeture de la porte est équipé d'un dispositif de sécurité ou d'une bande de contact de protection contre les accidents permettant la détection d'obstacles.

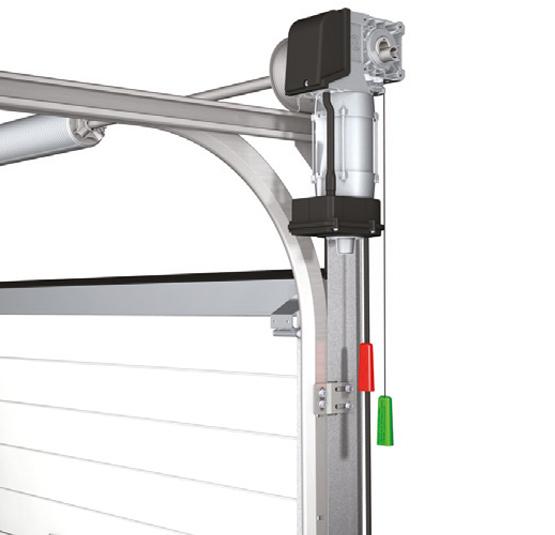

MOTEUR À HAUTE VITESSE

Convient aux portes à usage fréquent grâce à sa vitesse de fonctionnement élevée et à sa faible consommation d'énergie. Le système est disponible en deux versions : avec variateur direct (0,2 - 0,4 m/s) ou avec variateur de fréquence (max. 0,6 m/s). Il est idéal pour les portes hautes soumises à un usage fréquent (par exemple, les portes pour les pompiers) ; les deux variantes se ferment à vitesse normale.

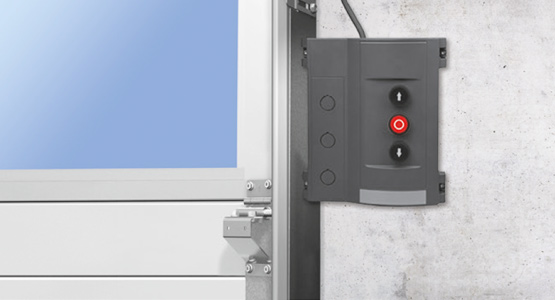

L'unité de commande T75 est une unité de commande de base destinée aux portes sectionnelles industrielles. La T75 est équipée d'un panneau de commande à 3 boutons et dispose de connexions pour les bords de fermeture, les barrières lumineuses, les détecteurs de corde détendue et les détecteurs de portillon (non compatible avec les seuils bas). La T75 peut également être équipée en option d'un module radio 433 MHz. Il s'agit d'une unité de commande à commande manuelle qui peut également être étendue, dans une certaine mesure, pour fonctionner comme une unité de commande à impulsions.

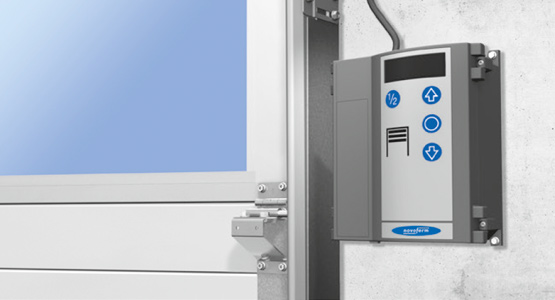

L'unité de commande T100 est un dispositif haut de gamme très pratique. Elle est dotée d'un écran intégré au capot, d'une commande à trois boutons, d'un bouton pour l'ouverture partielle, ainsi que de tous les raccordements nécessaires pour les bords de fermeture, les barrières lumineuses, les détecteurs de corde détendue et les détecteurs de portillon. De plus, il est possible de programmer des fonctions telles que la fermeture automatique ou le verrouillage de la porte. Elle est adaptée à une puissance moteur de 3 kW. Des options de raccordement sont également prévues pour d'autres unités de commande supplémentaires.

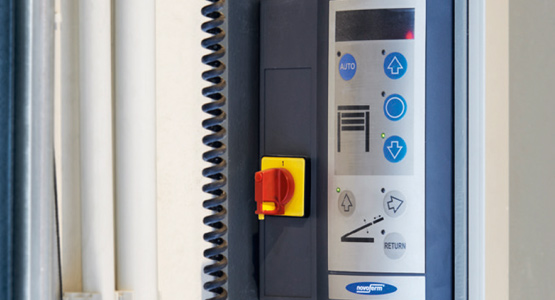

L'unité de commande combinée permet de commander une porte sectionnelle industrielle en association avec une rampe de quai. Elle est équipée d'un écran : la partie supérieure est dédiée à la commande de la porte industrielle, tandis que la partie inférieure est réservée à la commande de la rampe de quai. Elle permet également de raccorder divers accessoires, tels qu'une cale de roue, un feu de signalisation ou un interrupteur à clé.

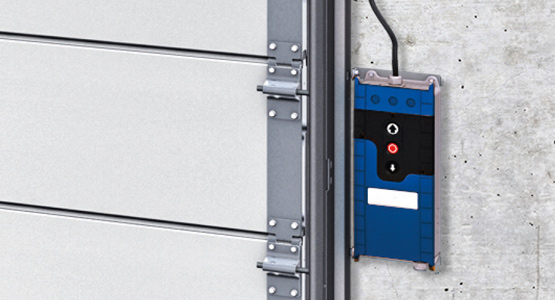

Les commandes TS971/TS981 sont des commandes à impulsions destinées aux motorisations NovoSpeed Thermo et FU (le modèle TS971 est également disponible en version « homme mort »). Elles sont équipées d'un écran intégré au capot, d'un panneau de commande à 3 boutons et de connexions pour les bords de fermeture, les barrières lumineuses, les détecteurs de mou de câble et les détecteurs de portillon. Des fonctions telles que la fermeture automatique ou le verrouillage de la porte peuvent également être programmées. Elles conviennent pour une puissance moteur de 3 kW. L'unité de commande TS981 peut également être utilisée comme unité de commande de verrouillage ou en mode feu de signalisation.

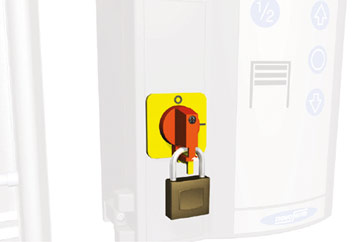

INTERRUPTEUR GÉNÉRALDÉCONNECTABLE
Lors de l'entretien du système de porte, l'alimentation électrique peut être coupée à l'aide de l'interrupteur général. En verrouillant cet interrupteur à l'aide d'un cadenas fourni par le client, il est possible d'empêcher des tiers de remettre accidentellement le courant sous tension pendant les travaux d'entretien.

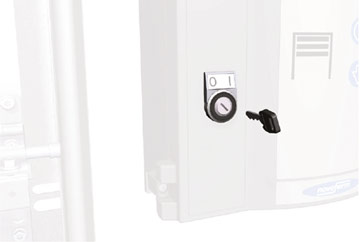

D'UN VERROU MINIATURE Le verrou miniature sert à désactiver le clavier de l'unité de commande afin d'empêcher toute utilisation non autorisée de la porte. Seules les personnes autorisées disposent d'une clé permettant d'actionner la porte une fois celle-ci activée.

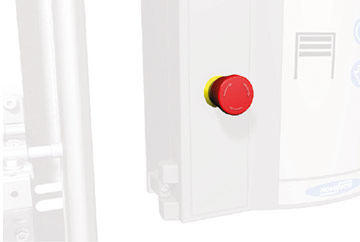

INTERRUPTEUR D'ARRÊT D'URGENCE
Si la législation locale, nationale ou internationale exige que l'ouverture ou la fermeture électrique d'une porte sectionnelle puisse être interrompue à l'aide d'un arrêt d'urgence, Novoferm propose l'installation d'un interrupteur d'arrêt d'urgence sur le panneau de commande

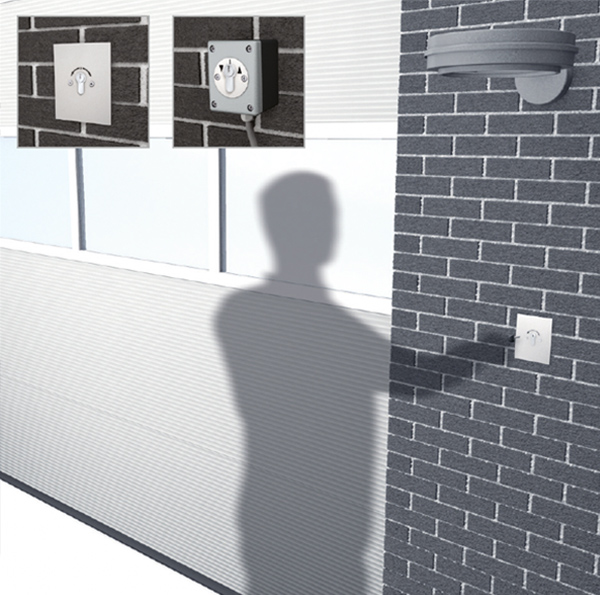

D'UN INTERRUPTEUR À CLÉUn interrupteur à clé indépendant, pouvant être installé sur la paroi extérieure, permet de commander la porte depuis cet emplacement. Il existe deux versions : une version encastrée et une version en saillie.

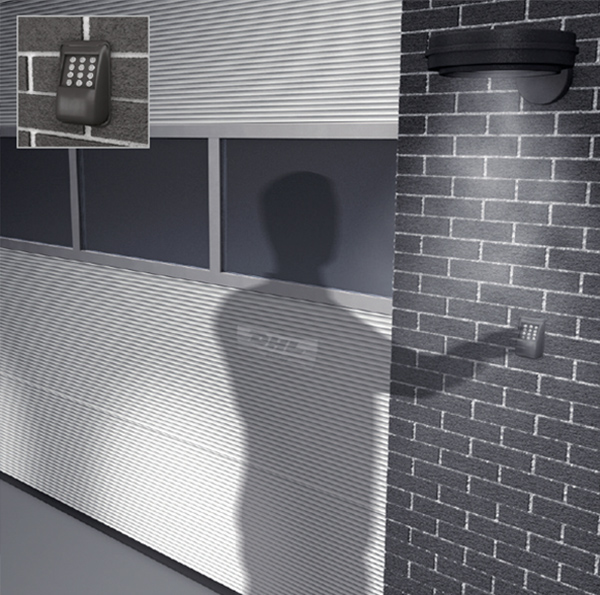

CODETASTER ÉLECTRONIQUE
Pour permettre l'ouverture de la porte à tout moment, 24 heures sur 24, celle-ci peut être commandée à l'aide d'un clavier à code. Il s'agit d'une solution particulièrement pratique lorsque l'accès de jour comme de nuit est nécessaire pour sécuriser les points de collecte ou de livraison des entreprises de transport et de messagerie.

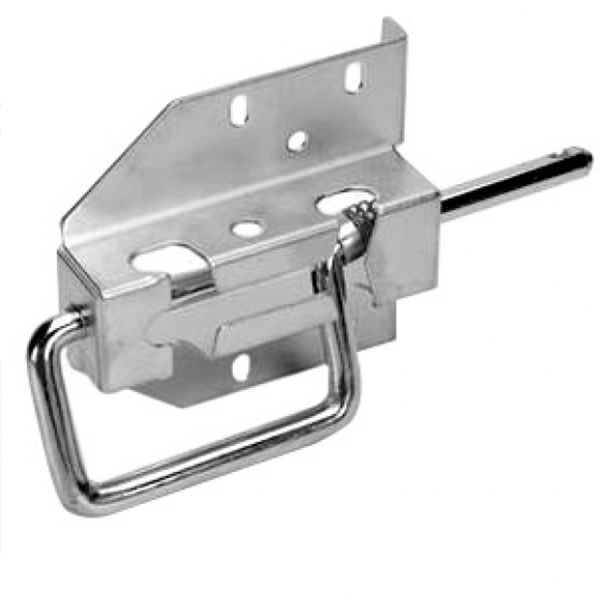

BARREDE POUSSAGE
Les portes à commande manuelle sont équipées de série d'une barre de poussée mécanique à ressort intégrée dans les rails de roulement.

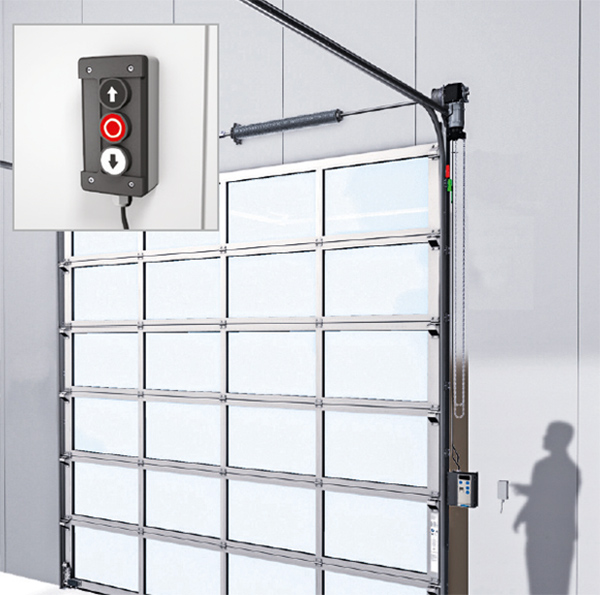

À TROIS BOUTONS Si une porte doit être commandée depuis plusieurs endroits ou si une télécommande est nécessaire, par exemple depuis la loge du concierge, la solution réside dans une unité de commande supplémentaire. Tous les boutons présents sur le boîtier de commande sont également disponibles sur cette unité de commande pratique permettant d'ouvrir, d'arrêter et de fermer la porte.

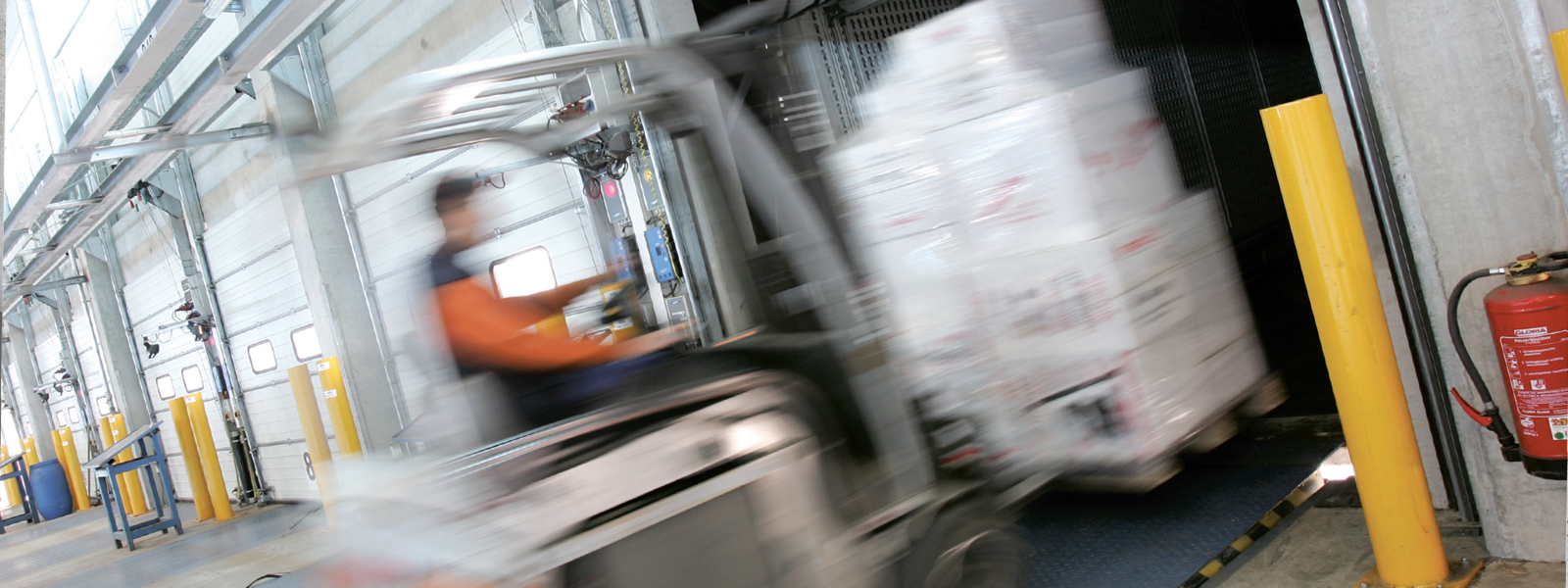

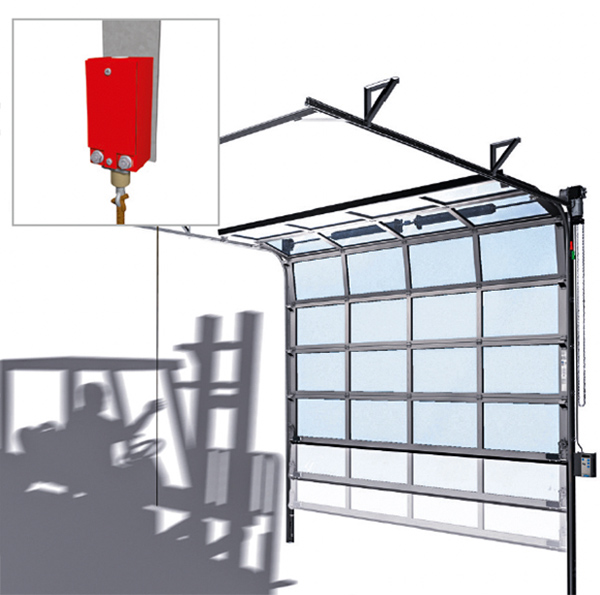

D'UN COMMUTATEUR À TIRERLa porte peut être commandée depuis le chariot élévateur à l'aide du commutateur à tirer, sans que le conducteur ait à descendre de son engin. Cette solution est idéale lorsque de nombreux employés utilisent la porte et que vous ne souhaitez pas distribuer autant d'émetteurs portatifs. Le commutateur à tirer est souvent monté sur une flèche, à quelques mètres devant ou derrière la porte.

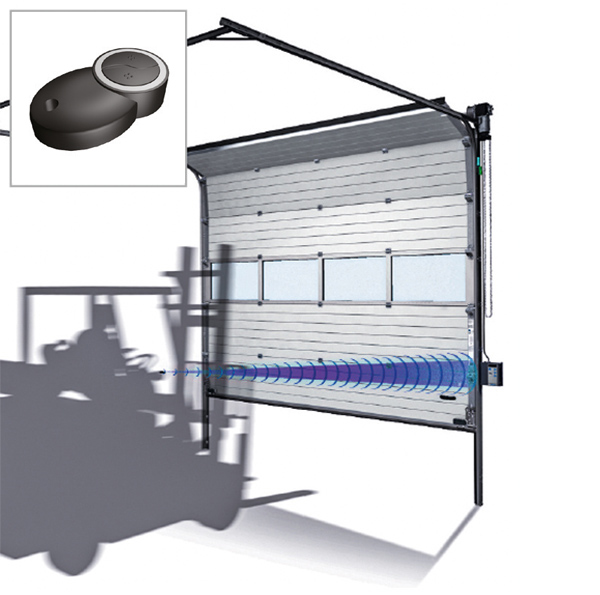

TÉLÉCOMMANDE (433 MHz)
Le système de porte peut facilement être équipé d'unetélécommande. Vous avez le choix entre des émetteurs portatifs à 2 ou 4 canaux, permettant de commander respectivement deux ou quatre portes différentes. Avec cette option, la porte doit également être équipée d'une barrière lumineuse de sécurité fixe.

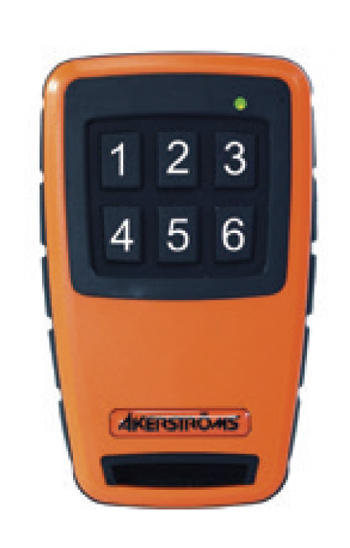

Akerstrom M6

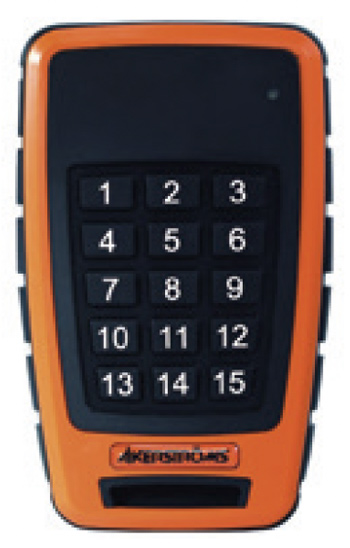

Akerstrom L15

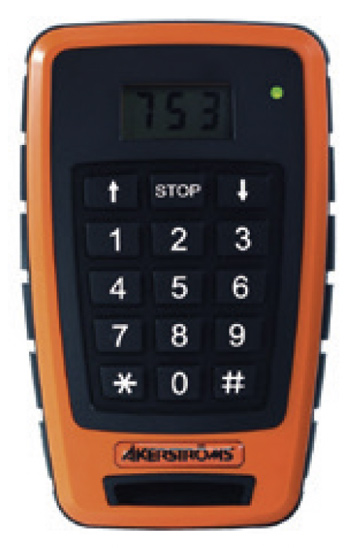

Akerstrom L99

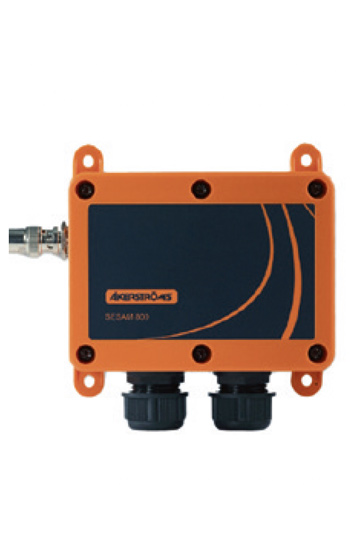

Le récepteur mural d'Akerstrom
