PORTES SECTIONNELLES INDUSTRIELLES THERMO
Disponible avec une isolation de 40 mm, 60 mm ou 80 mm
Les portes sectionnelles thermiques sont les modèles polyvalents parmi les portes sectionnelles industrielles. Elles offrent des performances particulièrement élevées en matière d'isolation thermique et acoustique et garantissent une séparation efficace entre les zones de température. Les portes sectionnelles thermiques sont disponibles avec des panneaux de 40 mm, 60 mm ou 80 mm d'épaisseur.
Aperçu des types de portes
COMPARAISON DES PORTAILLES ET DE LEURS PROPRIÉTÉS

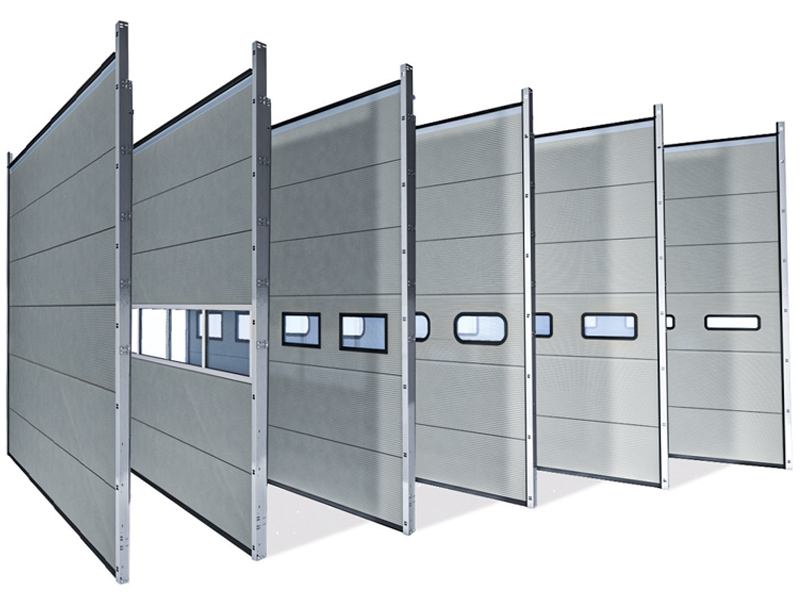

Comparaison des différents types de portes sectionnelles
THERMO 40 MM, THERMO 60 MM, THERMO 80 MM ET NOVOSPEED Thermo
| Types de portes | Thermo 40 mm | Thermo 60 mm | Thermo 80 mm | NovoSpeed Thermo | ||
| Largeur max. | 8 000 mm | 8 000 mm | 8 000 mm | 5 000 mm | ||
| Hauteur max. | 6 000 mm | 6 000 mm | 6 000 mm | 5 000 mm | ||
| Surface max. (L x H) | 48 m² | 48 m² | 42 m² | 25 m² (350 kg) | ||
| Coefficient U (pour 5 000 x 5 000 mm) (sans profilés NovoLux) | 0,99 W/m²K | 0,84 W/m²K | 0,49 W/m²K | 1,77 W/m²K | ||
| Densité de la mousse PU | 40 kg/m² | 40 kg/m² | 40 kg/m² | 40 kg/m² | ||
| Classe de résistance au vent selon la norme EN 12424 | 3 - 4 : résistant au vent jusqu'à 12 - 13 Beaufort (118 - 149 km/h) | 3 - 4 : résistant au vent jusqu'à 12 - 13 Beaufort (118 - 149 km/h) | 3 - 4 : résistant au vent jusqu'à 12 - 13 Beaufort (118 - 149 km/h) | 2 - 3 : résistant au vent jusqu'à 10 - 12 Beaufort (89 - 133 km/h) | ||
| Sections à rupture thermique | - | x | x | - | ||
Systèmes de rails | Guide standard | T 450 | x | x | x | |
| T 340 | o | o | - | |||
| Faible cambrure | T 240 | o | o | - | ||
Avec guide de hauteur | T 400 | o | o | o | ||
| T 400 HF | o | o | o | |||
| T 400 DS | o | o | - | |||
Séquence de toiture | T 450 | o | o | o | ||
| T 340 | o | o | - | |||
| T 240 | o | o | - | |||
| T 400 | o | o | o | |||
| T 400 HF | o | o | o | |||
| T 400 DS | o | o | - | |||
Guide vertical | T 500 | o | o | o | ||
| T 500 HF | o | o | o | |||
| T 500 DS | o | o | - | |||
| Helix | x | |||||
| S600 | o | |||||
| Fonctionnement et commande | ||||||
| Fonctionnement | Commande manuelle | Tirer sur le câble ou la chaîne de l'enrouleur | Tirer sur la corde ou la chaîne de l'enrouleur | Tirer sur la corde ou la chaîne de l'enrouleur | - | |
| Entraînement électrique | o Moteur électrique avec réducteur | o Moteur électrique | o Moteur électrique | x | ||
| Unité de commande (entraînement électrique) | Commande « homme mort », commande par impulsions ou télécommande | Commande « homme mort », commande par impulsions ou télécommande | Commande « homme mort », commande par impulsions ou télécommande | Commande par impulsions ou télécommande | ||
| Commandes disponibles | T75/ T100 | T75/ T100 | T75/ T100 | TS971/ TS981 | ||
| Variation de charge | 30 000 cycles avec ressorts de torsion ** | 30 000 cycles avec ressorts de torsion ** | 30 000 cycles avec ressorts de torsion ** | Environ 200 000 cycles Sans ressort | ||
| Options et accessoires1 | ||||||

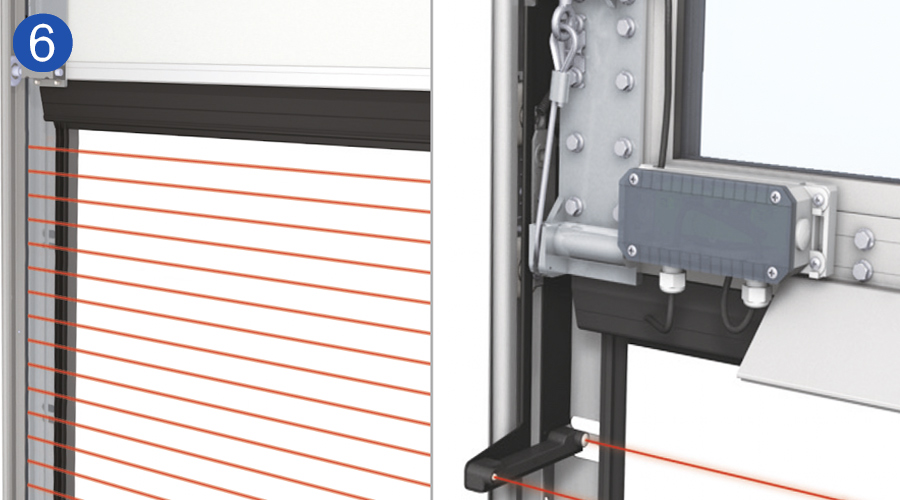

Sécurité | Capteur photoélectrique de sécurité (sans câblage sur le vantail de la porte | o | o | o | o | |
| Barrière lumineuse | o | o | o | o | ||
| Protection contre la rupture de corde | o | o | o | - | ||
| Dispositif de sécurité de levage | o | o | o | - | ||
| Raccordement des feux de signalisation (rouge/vert ou rouge et vert) | o | o | o | o | ||
| Feu d'avertissement clignotant (orange/rouge) | o | o | o | o | ||
| Poussoir à ressort, conception robuste | o | o | o | - | ||
| Serrure à cylindre | o | o | o | - | ||
| 1 Avec supplément x = De série o = En option - = Impossible * FU = 230 V TS971/TS981 uniquement, chaîne manuelle de secours DU = 400 V T100 uniquement, déverrouillage rapide ** Possibilité de charges plus élevées | ||||||

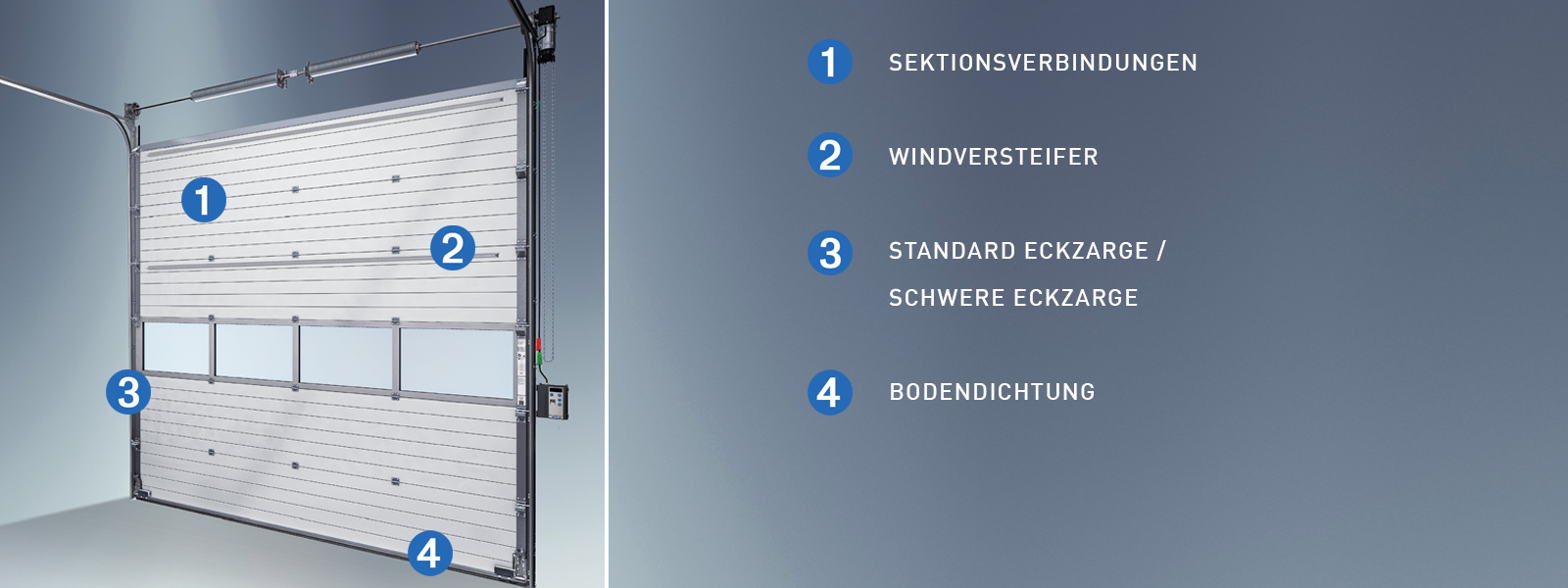

Points forts et options
Points forts et options
Caractéristiques de la porte sectionnelle Thermo 40
Caractéristiques de la porte sectionnelle Thermo 40

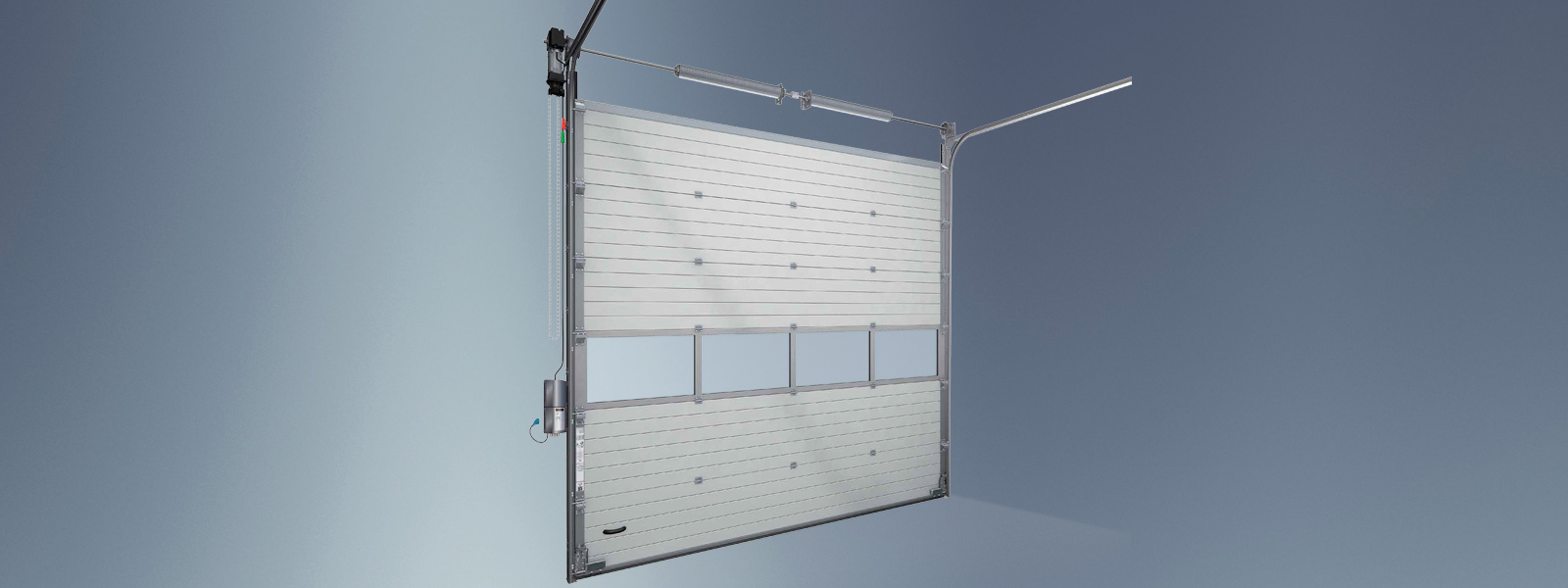

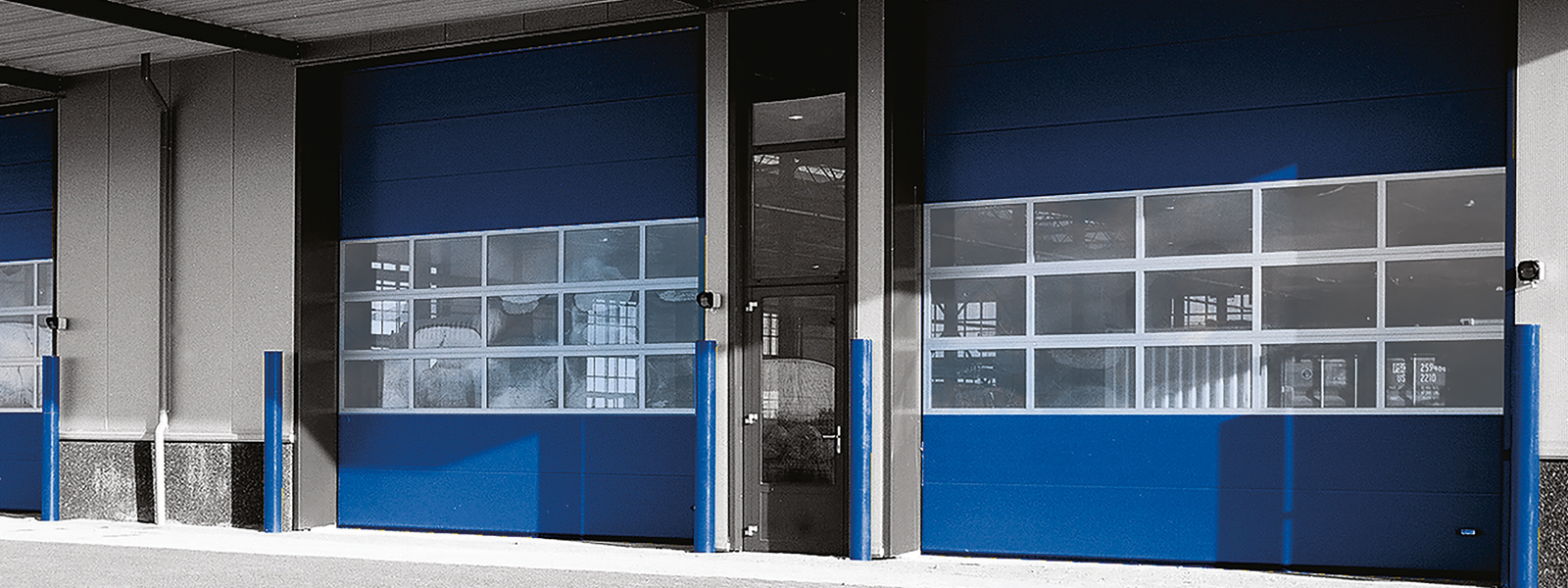

PORTE SECTIONNELLE INDUSTRIELLE THERMO 40
La porte sectionnelle Thermo 40 est la porte sectionnelle industrielle la plus vendue de Novoferm. Elle allie d'excellentes propriétés d'isolation thermique et acoustique à des panneaux micro-profilés au design moderne. Les possibilités de conception et de configuration sont illimitées, ce qui permet d'adapter parfaitement la porte à chaque situation.
Faites votre choix parmi de nombreuses options de panneaux vitrés et transparents, de hauteurs et de largeurs, ainsi qu'une palette de 15 couleurs RAL en standard.
OBJECTIF PRINCIPAL : FLEXIBILITÉ
Les portes sectionnelles Thermo 40 sont conçues et fabriquées à l'aide de technologies de pointe. Leur conception est pensée pour offrir une grande capacité de charge et soignée dans les moindres détails. Cela se voit clairement dans les embouts métalliques, les profilés de renfort et la face inférieure du profilé de bas en aluminium anodisé, qui n'est pas visible de l'extérieur. La flexibilité revêt une importance capitale dans la fabrication de cette porte.
Il s'agit d'un véritable modèle polyvalent où le rapport qualité-prix, les performances et les possibilités d'application s'harmonisent parfaitement.

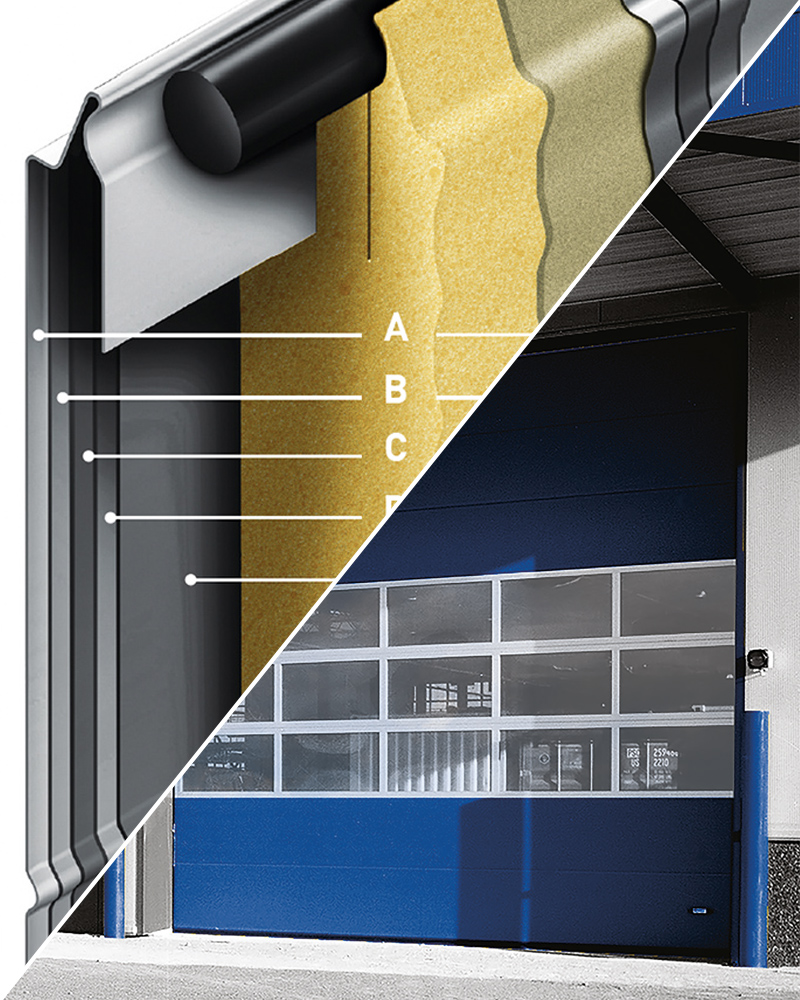

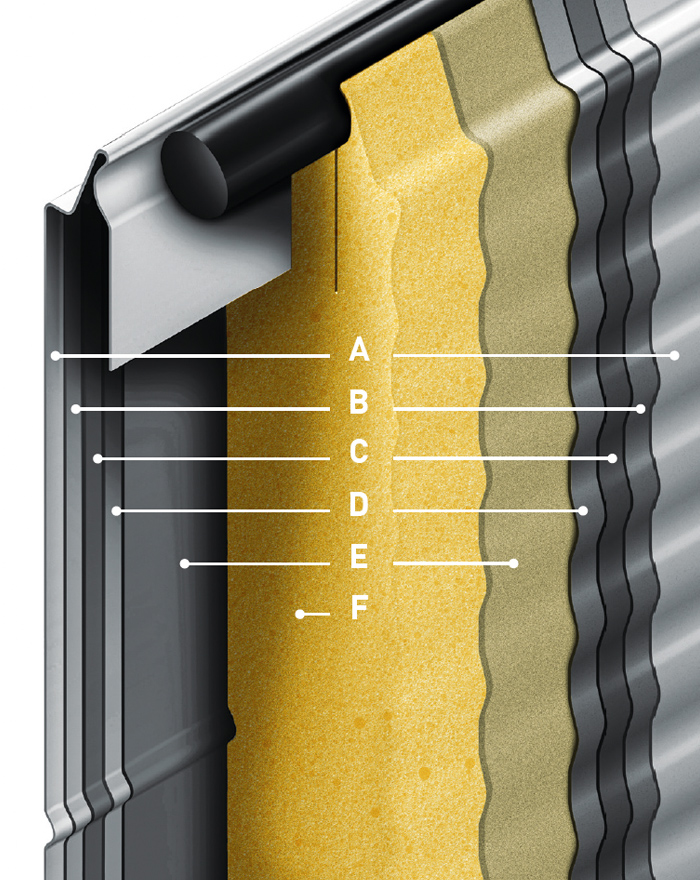

| A | Couche de laque (extérieur) : | Disponible en 15 couleurs, à microprofil (standard)* |
| B | Revêtement en zinc : | 275 g/m² |
| C | Tôle d'acier : | 0,5 mm |
| D | Revêtement en zinc : | 275 g/m² |
| E | Couche d'apprêt adhésive | |
| F | Mousse rigide PU : | g = 40 kg/m³ |
| A | Revêtement laqué (intérieur) : | RAL 9002, profilé horizontalement de type « » |
| Épaisseur du panneau : | 40 mm | |
| Coefficient d'isolation thermique : | U = 0,52 W/m²K | |
| Densité de la mousse PU : | 40 kg/m³ | |
| Isolation acoustique : | de 25 dB (pour une porte de 4 100 x 2 830 mm de type « » sans vitrage ni portillon) | |
* Autres modèles de profilés ou de surfaces et protections pour les doigts sur demande.

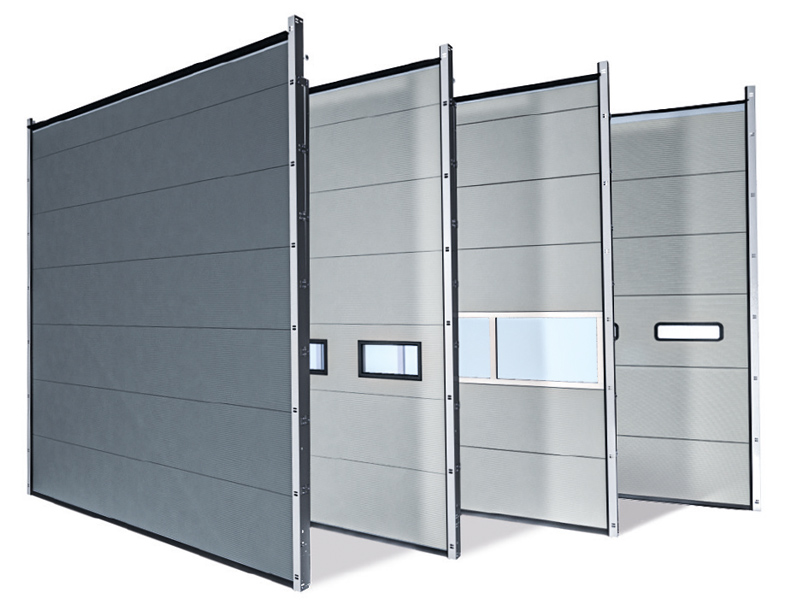

Caractéristiques de la porte sectionnelle Thermo 60
Caractéristiques de la porte sectionnelle Thermo 60

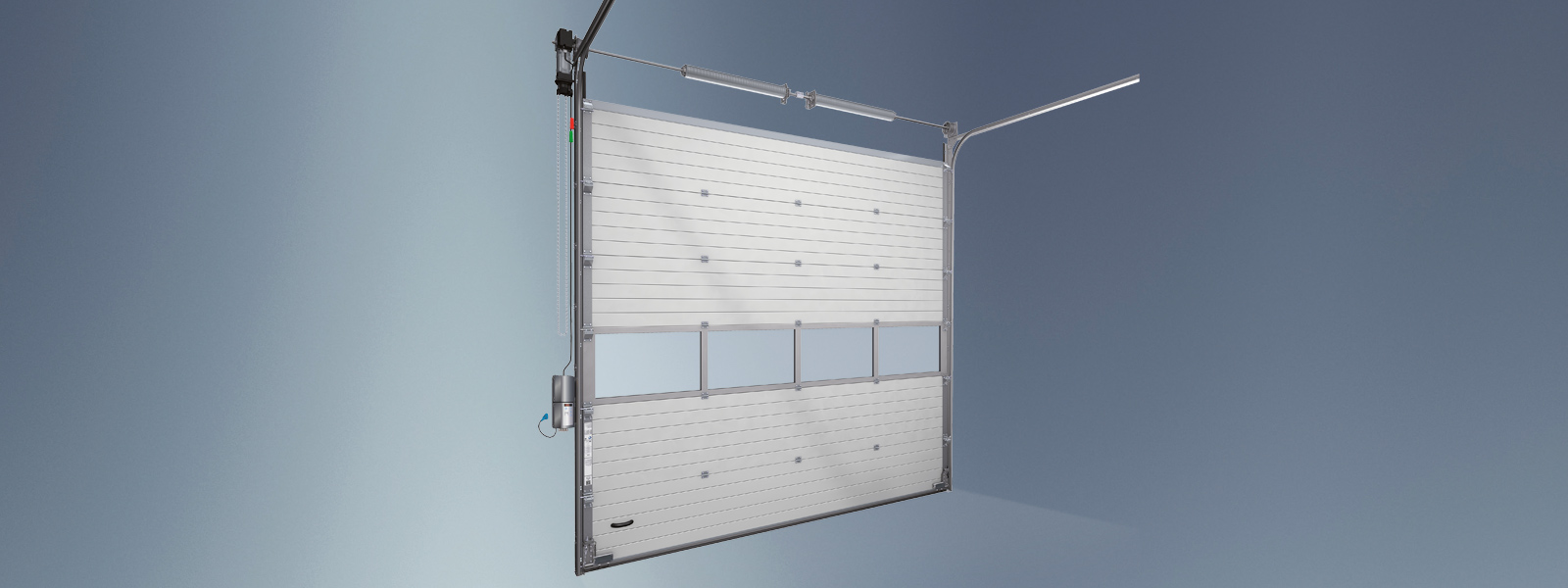

PORTE SECTIONNELLE INDUSTRIELLE THERMO 60
Les portes sectionnelles Thermo 60 offrent une isolation thermique et une étanchéité exceptionnelles ; elles sont idéales pour les espaces où la séparation entre les zones de température est essentielle. Si vous souhaitez maintenir une température constante dans votre hall de production ou votre entrepôt, la Thermo 60 est exactement ce qu’il vous faut.
Les panneaux en tôle d'acier micro-profilée offrent d'excellentes propriétés d'isolation acoustique et thermique et sont extrêmement résistants aux intempéries.
COEFFICIENT D'ISOLATION THERMIQUE PARTICULIÈREMENT ÉLEVÉ

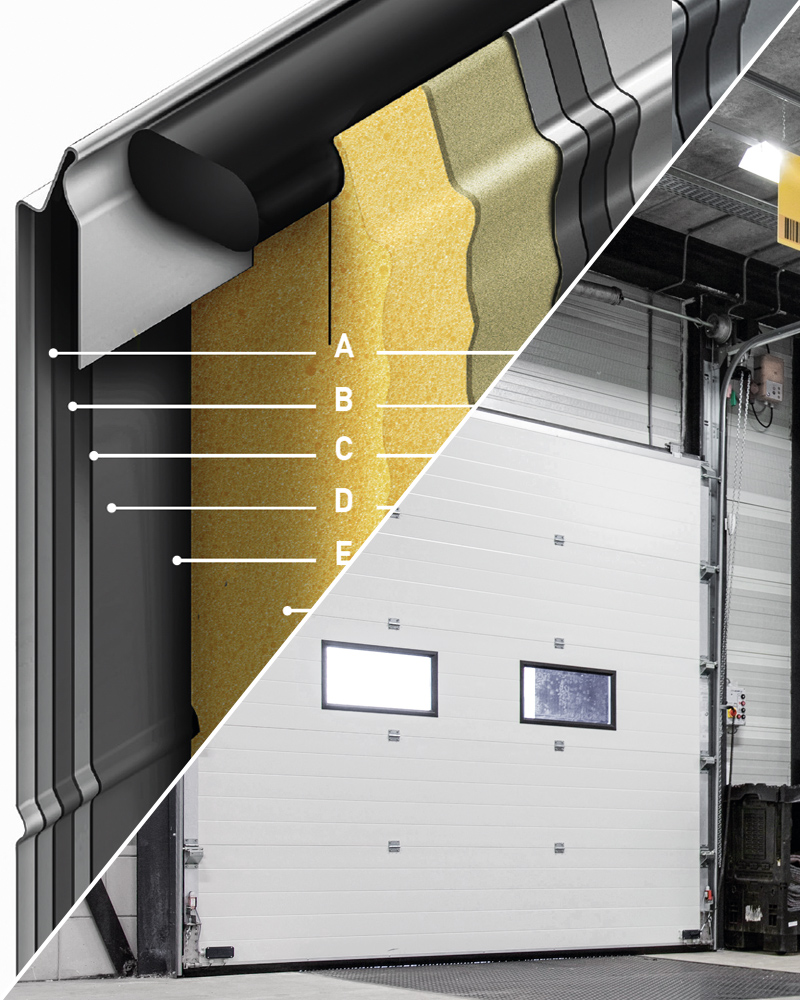

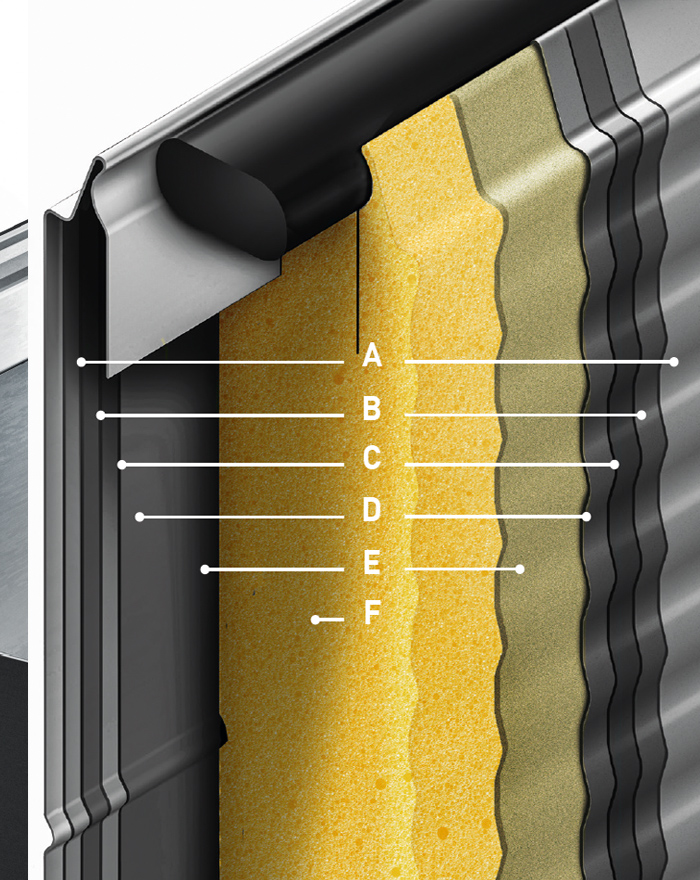

Les panneaux des portes sectionnelles Thermo 60 sont fabriqués selon le « principe du sandwich ». Une mousse de polyuréthane rigide est insérée entre deux tôles d'acier et collée à la tôle d'acier galvanisée des deux côtés. Si vous avez des exigences particulières en matière de couleur, la tôle d'acier peut être recouverte d'une peinture acrylique dans la teinte RAL de votre choix.
| A | Couche de laque (extérieur) : | Disponible en 10 couleurs, à microprofil (standard)* |
| B | Revêtement en zinc : | 275 g/m² |
| C | Tôle d'acier : | 0,5 mm |
| D | Revêtement en zinc : | 275 g/m² |
| E | Couche d'apprêt adhésive | |
| F | Mousse rigide PU : | g = 40 kg/m³ |
| A | Revêtement laqué (intérieur) : | RAL 9002, profilé horizontalement de type « » |
| Épaisseur du panneau : | 60 mm | |
| Coefficient d'isolation thermique : | U = 0,35 W/m²K | |
| Densité de la mousse PU : | 40 kg/m³ | |
| Isolation acoustique : | de 25 dB (pour une porte de 4 100 x 2 830 mm sans vitrage ni portillon) | |
* Autres modèles de profilés ou de surfaces et protections pour les doigts sur demande.
Caractéristiques de la porte sectionnelle Thermo 80
Caractéristiques de la porte sectionnelle Thermo 80

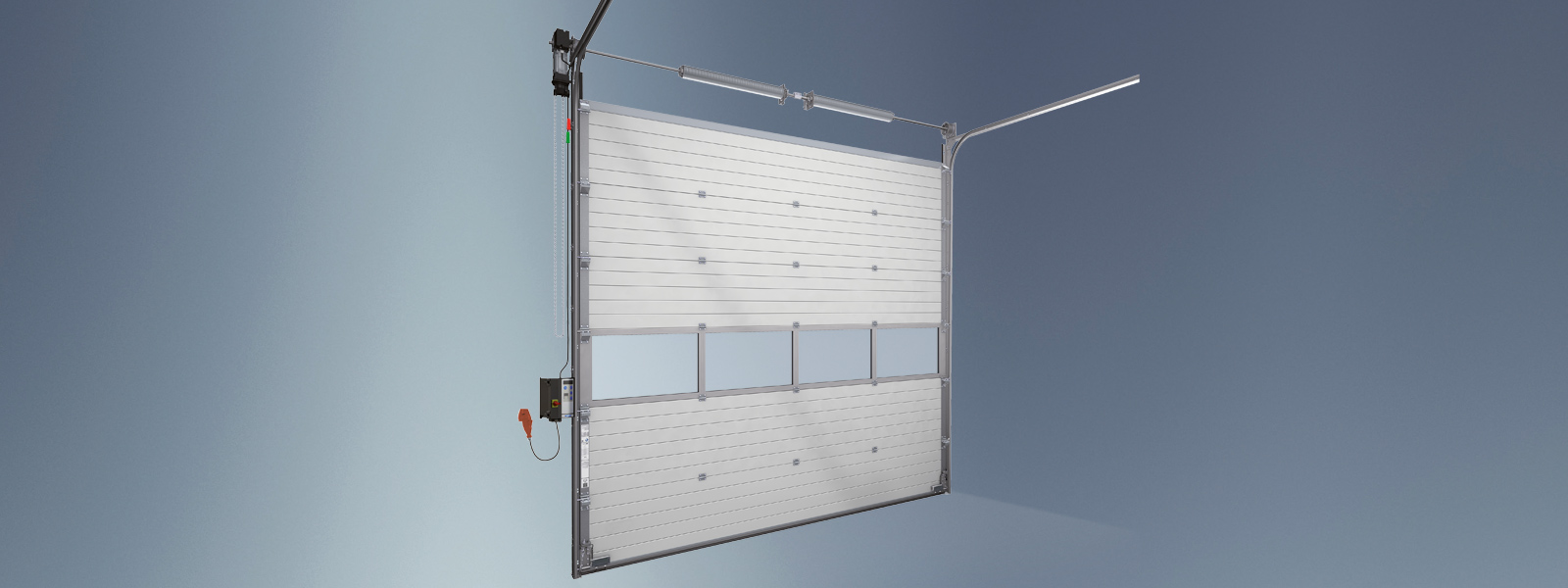

PORTE SECTIONNELLE INDUSTRIELLE THERMO 80
De nos jours, tout bâtiment doit être bien isolé. Il doit respecter les normes en vigueur. Cela vaut également pour les portes et portails extérieurs. Les panneaux de la porte Thermo 80 sont eux aussi remplis de mousse de polyuréthane et dotés d'une séparation thermique entre les parois intérieure et extérieure, mais offrent une isolation thermique encore meilleure que les portes des séries Thermo 40 ou 60.

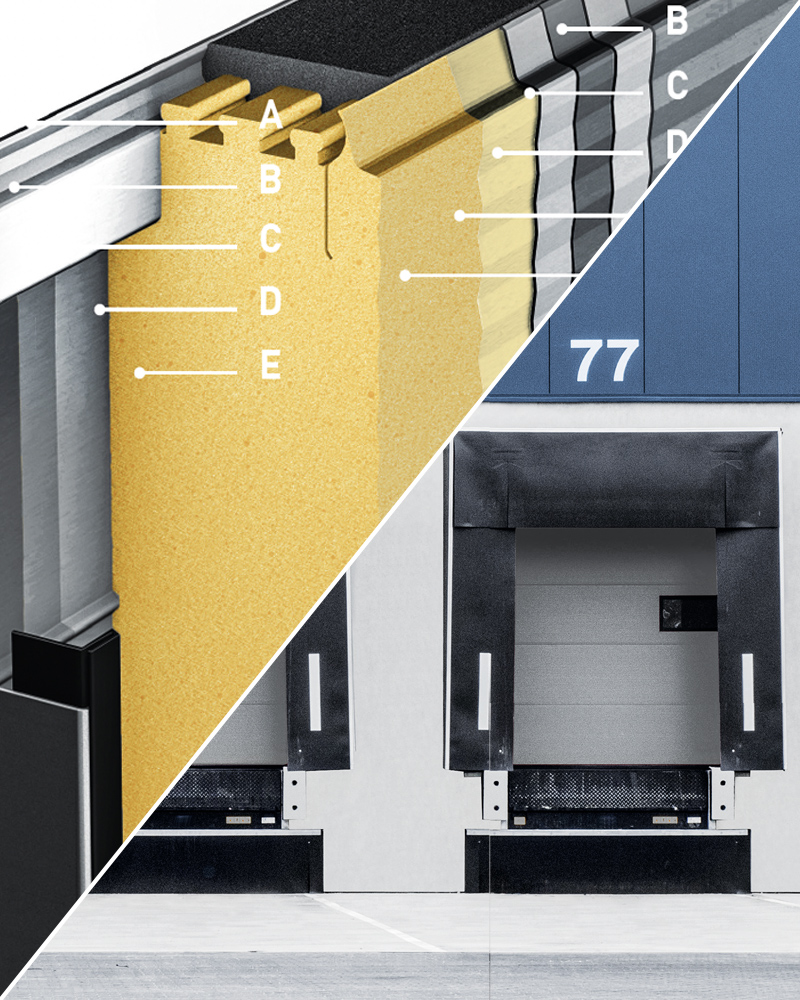

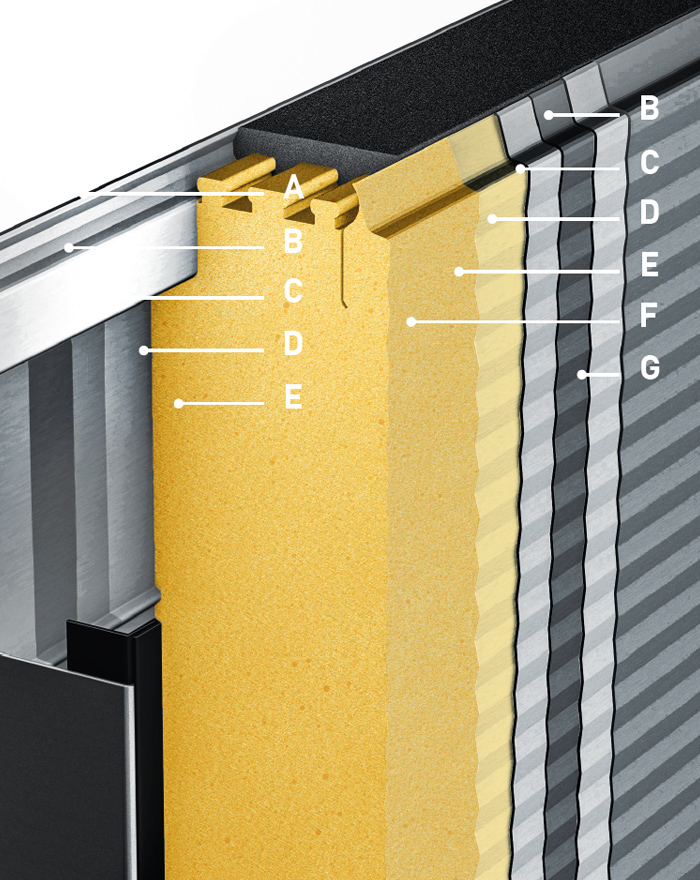

PORTES SECTIONNELLES À DOUBLE PAROI AVEC PANNEAUX EN ACIER À RUPTURE THERMIQUE
Grâce à son isolation thermique optimale et à son coefficient U de 0,25 W/m²K, la porte Thermo 80 répond aux besoins des clients qui accordent une importance particulière à l'efficacité énergétique. Cela en fait la solution idéale pour les entrepôts frigorifiques et les chambres de congélation, les halls industriels, les entrepôts et les centres de distribution où les déperditions thermiques doivent être évitées et où une température spécifique des marchandises doit être maintenue.
La porte sectionnelle Thermo 80 est disponible en 3 couleurs standard.
| A | Finition laquée (extérieur) : | Disponible en 3 couleurs : microprofilé (standard)* |
| B | Revêtement en zinc : | 275 g/m² |
| C | Tôle d'acier : | 0,5 mm |
| D | Revêtement en zinc : | 275 g/m² |
| E | Couche d'apprêt adhésive | |
| F | Mousse rigide PU : | g = 40 kg/m³ |
| A | Couche de laque (intérieur) : | RAL 9002, Stucco Design, profilé horizontalement |
| Épaisseur du panneau : | 80 mm | |
| Coefficient d'isolation thermique : | U = 0,25 W/m²K | |
| Densité de la mousse PU : | 40 kg/m³ | |
| Isolation acoustique : | de 25 dB (pour les dimensions 4 100 x 2 830 mm ; porte sans vitrage ni portillon) | |
* Autres modèles de profilés ou de surfaces et protections pour les doigts sur demande.

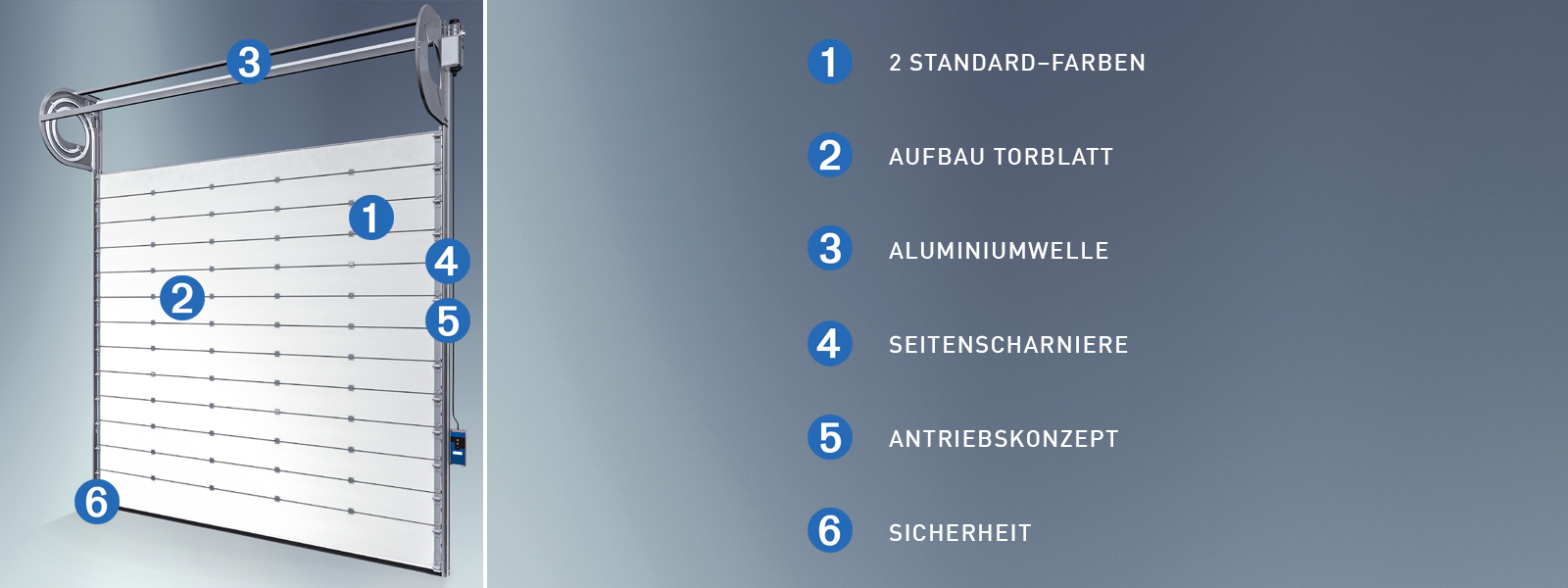

Détails NovoSpeed Thermo
Détails NovoSpeed Thermo
Vos atouts en bref

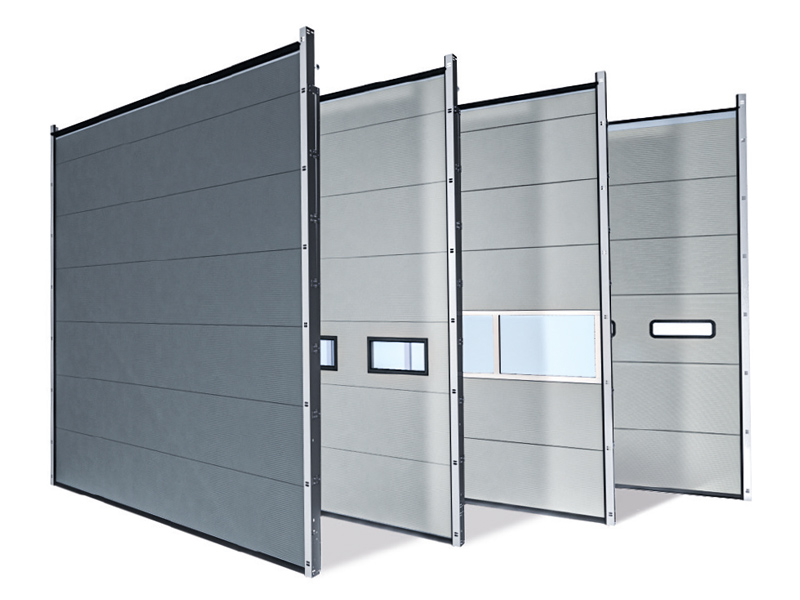

Portes sectionnelles industrielles isolantes à hautement isolantes Thermo
Disponibles avec des panneaux d'une épaisseur de 40 mm, 60 mm et 80 mm
- Les panneaux en tôle d'acier micro-profilée possèdent d'excellentes propriétés d'insonorisation et d'isolation ; ils sont extrêmement résistants aux intempéries
- Panneaux isolés thermiquement (pour l'épaisseur de 80 mm)
- Joints de linteau et latéraux optimisés grâce à un joint de linteau révisé et à des joints latéraux doubles (valable pour 80 mm)
- Microprofilage en 10 couleurs maximum de série, sans supplément ; possibilité de couleurs spéciales dans une teinte RAL de votre choix
- Combinaison possible de panneaux thermiques avec des profilés NovoLux en fonction des besoins
- Solution idéale pour les zones où la séparation entre les zones de température est importante

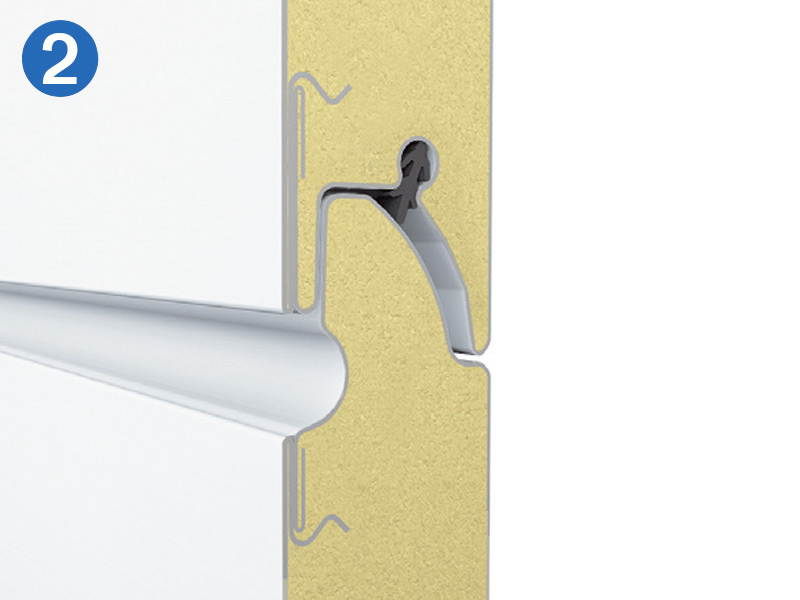

- Meilleure étanchéité entre les profilés (concerne la version 80 mm)

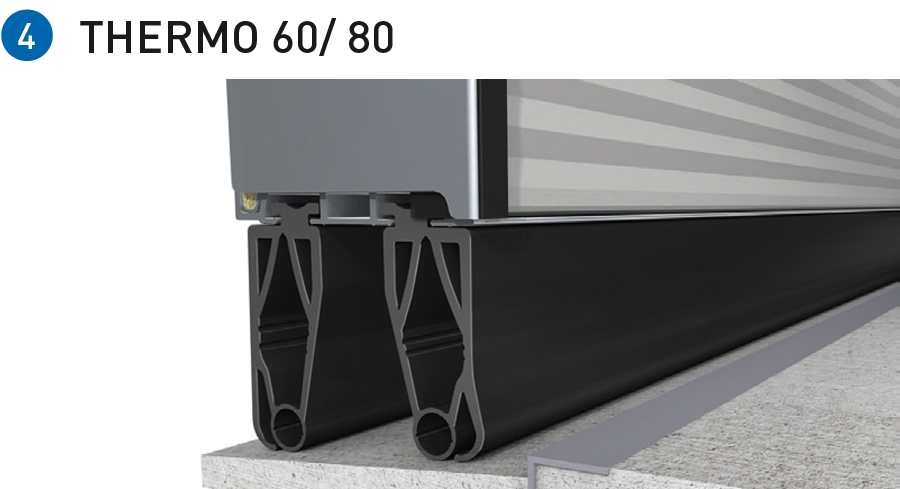

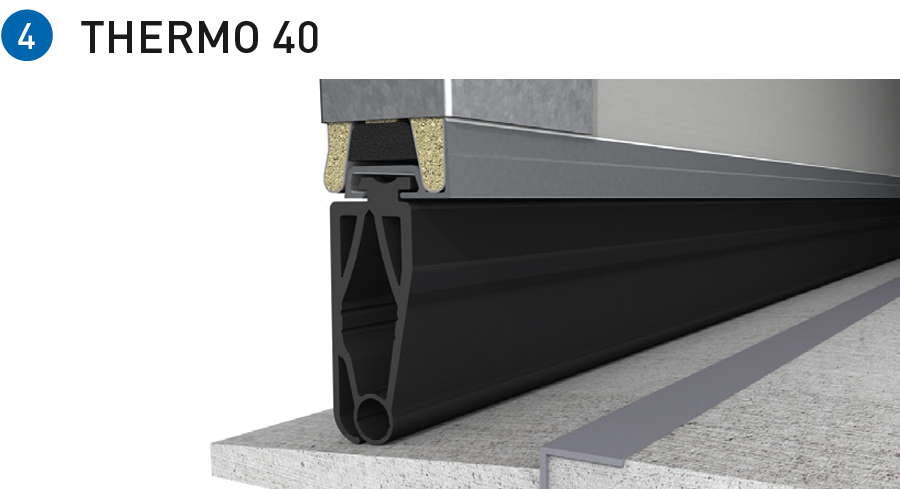

- Étanchéité au sol améliorée grâce à l'utilisation de 2 joints de sol (s'applique à 80 mm)
COULEURS ET ÉQUIPEMENT
COULEURS
COULEURS
TRI PAR COULEUR

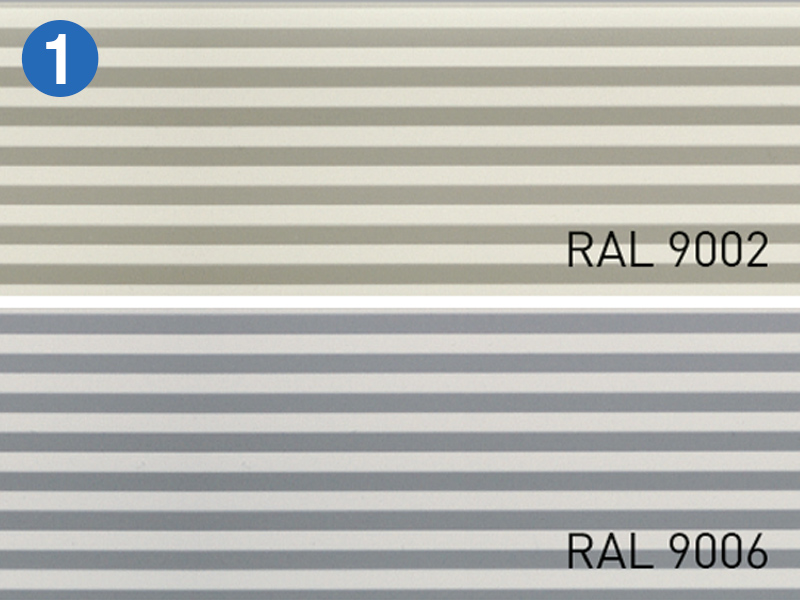

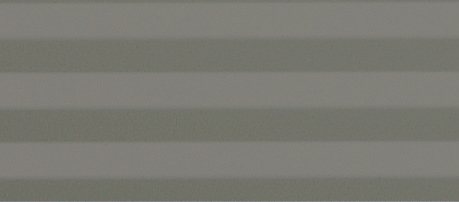

15 COULEURS STANDARD SANS SUPPLÉMENT DE PRIX

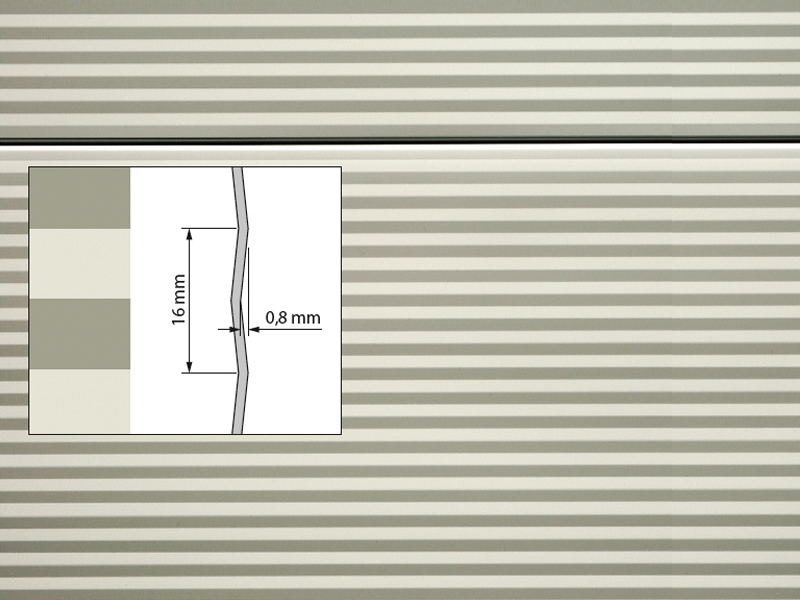

Avec Novoferm, les architectes peuvent jouer avec le design et les couleurs. Les propriétés optiques de la tôle d'acier micro-profilée font de ces portes un choix idéal pour les bâtiments modernes. La gamme de couleurs propose 15 teintes très prisées qui confèrent à chaque porte un aspect unique, sans supplément de prix.
Cette sélection de revêtements en bobines grand teint permet d'intégrer parfaitement les portes à l'identité visuelle de votre entreprise.
Vous avez des exigences particulières en matière de couleur ?
Novoferm propose également toute une gamme d'options dans ce domaine.
Remarque :
Il est recommandé d'éviter les couleurs foncées pour les portes en acier à double paroi exposées au soleil, car une éventuelle déformation des lames pourrait endommager la porte.

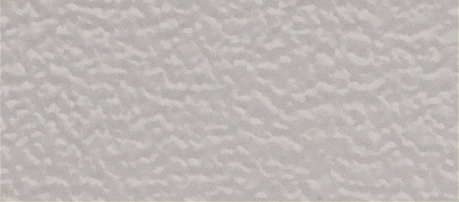

PROFILÉ EN STUCCO – THERMO 40
Remarque :
Outre les 15 couleurs standard (ISO 40) pour le microprofilage, 3 couleurs standard des panneaux en stuc ISO 40 sont disponibles.
ÉLÉMENTS LUMINEUX ET VISUELS
ÉLÉMENTS LUMINEUX ET VISUELS
OPTIONS POUR LES ÉLÉMENTS D'ÉCLAIRAGE ET DE VISIBILITÉ

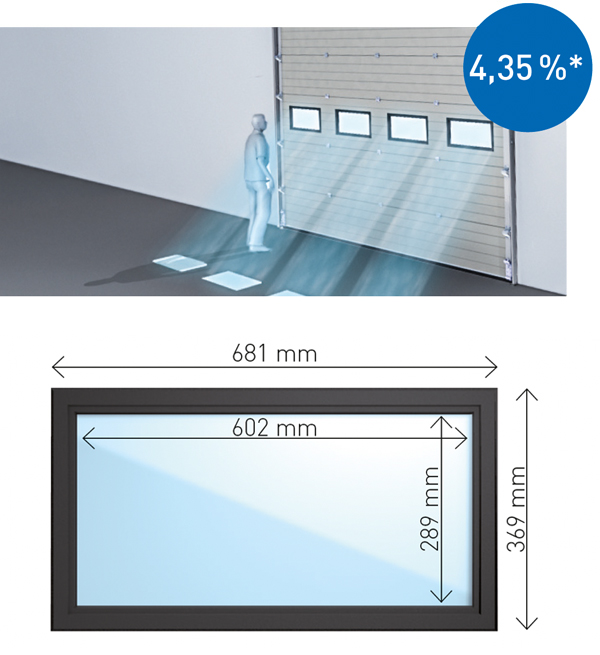

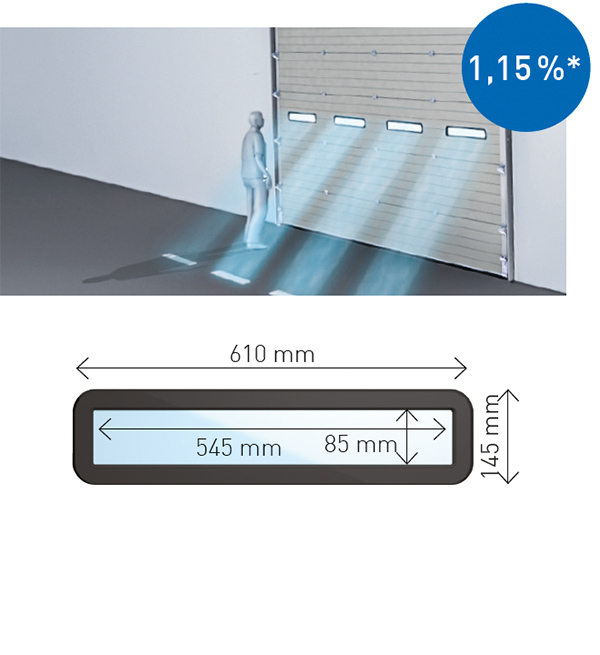

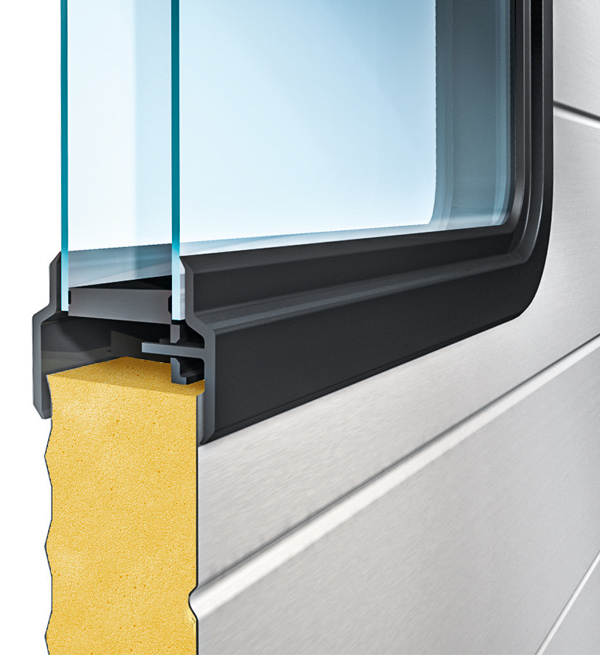

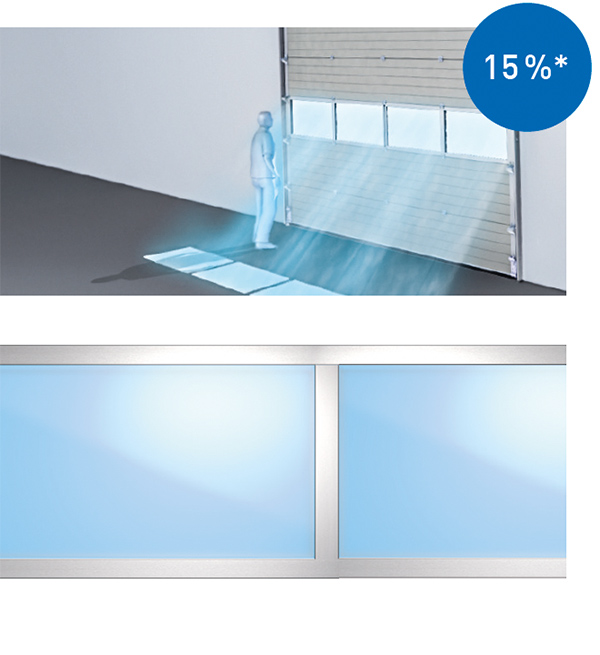

LA FONCTION DES FENÊTRES
Les portes sectionnelles thermiques peuvent être équipées de vitrages en plexiglas pour offrir un éclairage optimal et une bonne visibilité. Les modèles de fenêtres standard sont allongés, avec des angles droits ou arrondis, et sont dotés d'un vitrage isolant simple ou multiple.

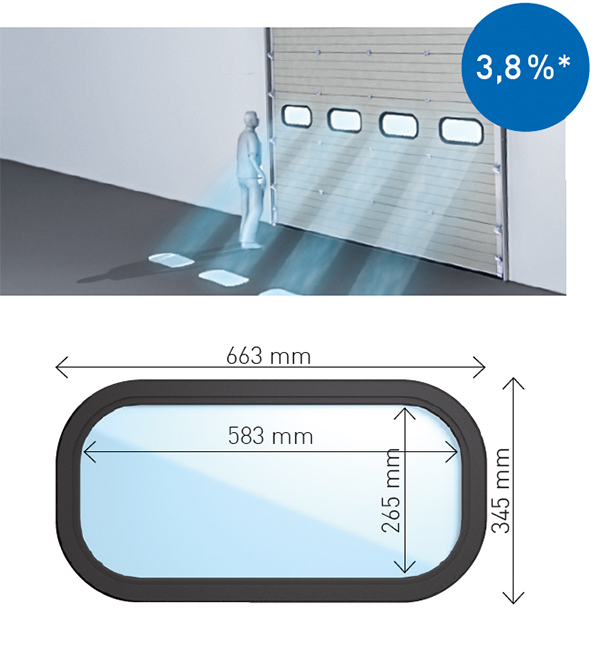

Des vitres rectangulaires aux angles arrondis et de hauteur réduite sont disponibles pour renforcer la protection contre les effractions.
Vous recherchez un design original ?

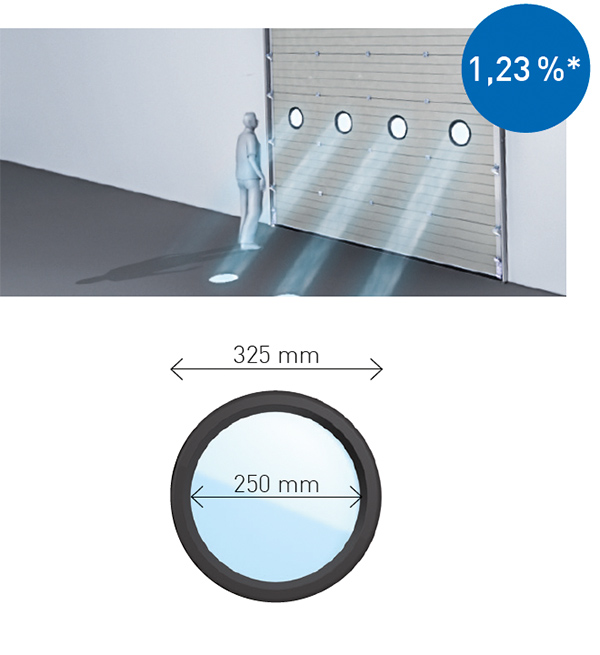

Que diriez-vous de fenêtres rondes ou d'une disposition créative des vitres ?

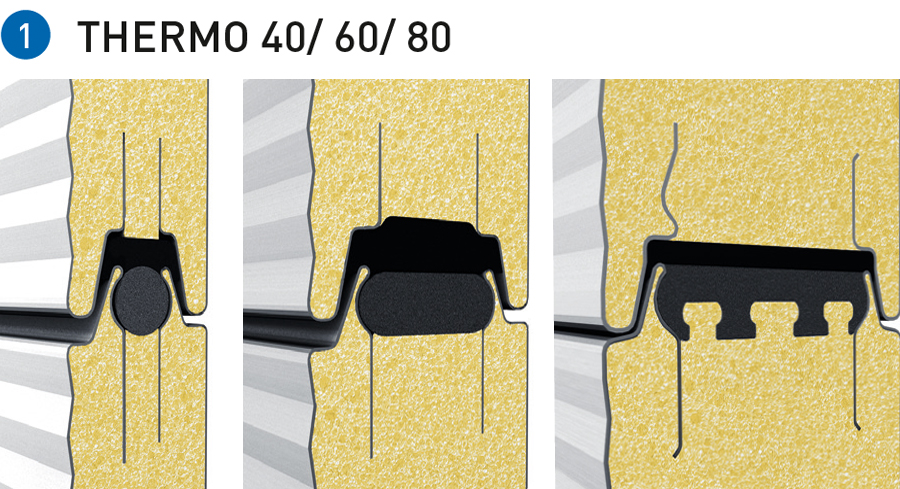

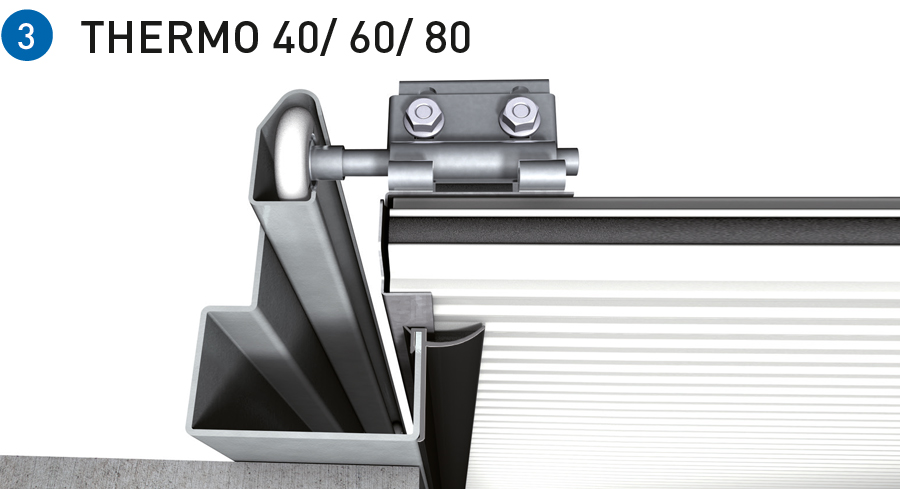

THERMO 40/ 60/ 80
THERMO 40
THERMO 40
THERMO 40/ 60/ 80
THERMO 40/ 60/ 80
THERMO 40
* Rendement lumineux des fenêtres
