PORTES SECTIONNELLES INDUSTRIELLES NOVOLUX
Disponible avec une isolation de 40 mm ou 60 mm

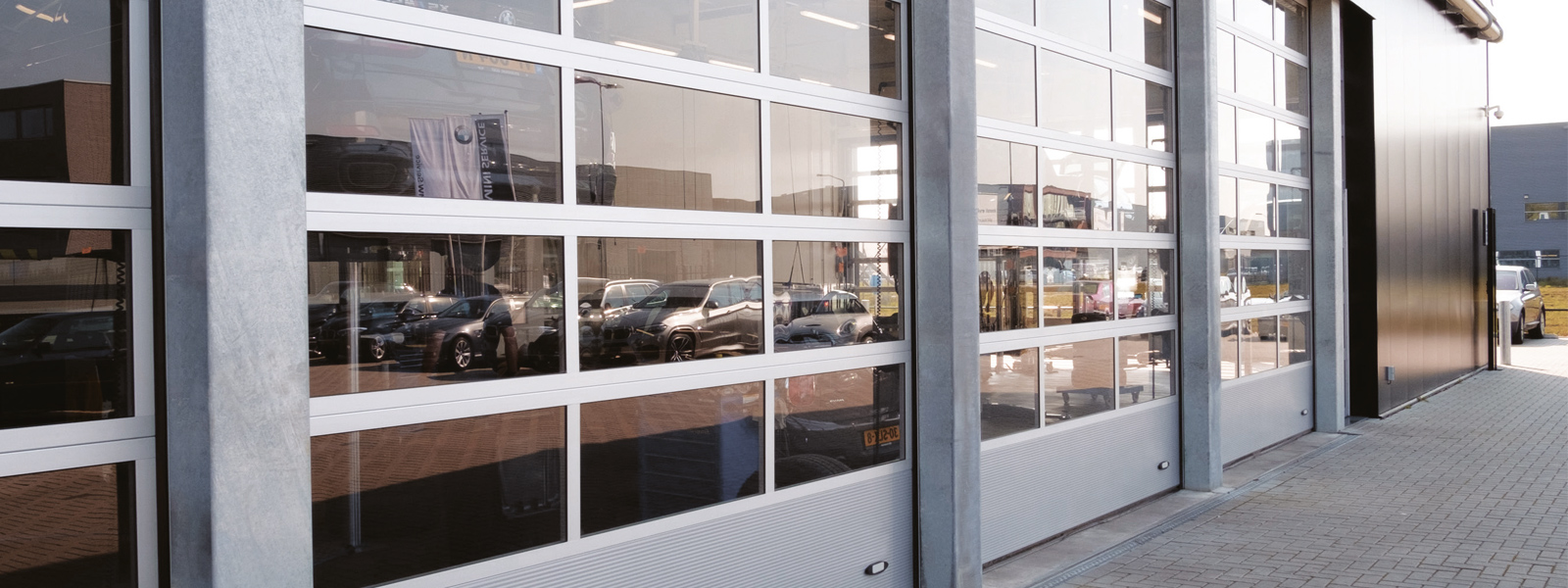

Lorsque la lumière et la visibilité sont des critères essentiels

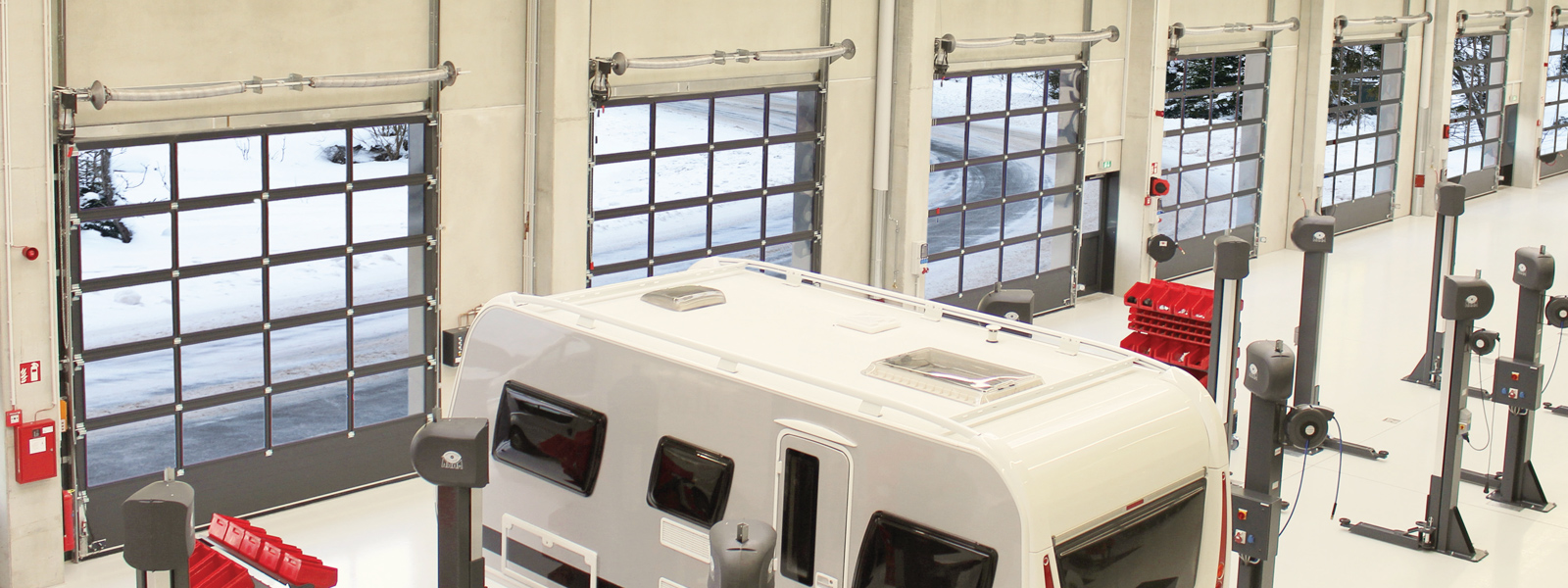

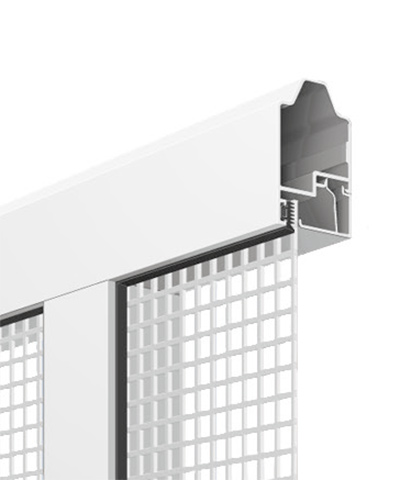

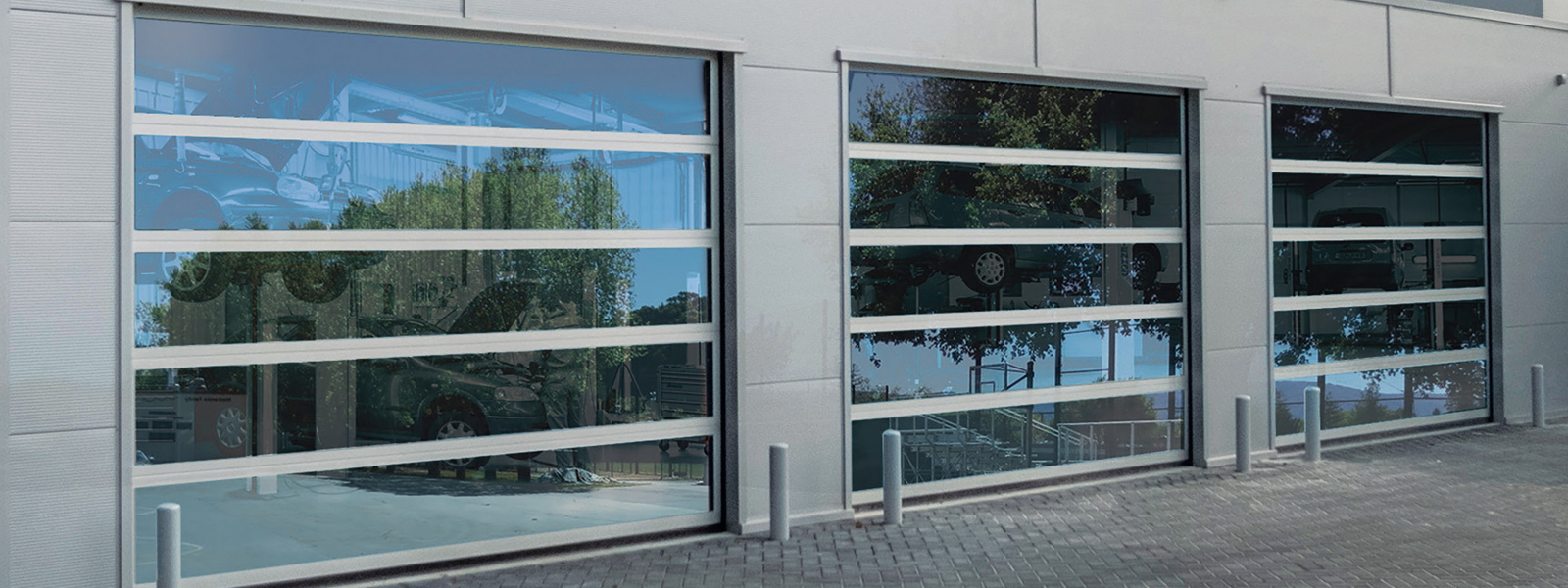

Les portes sectionnelles NovoLux démontrent leurs atouts dans les environnements commerciaux où la lumière et la visibilité sont cruciales. Le vantail de la porte est composé de plusieurs sections. L'utilisation de profilés en aluminium aux dimensions spécifiques permet de réaliser des structures de cadre offrant un large éventail d'options pour le remplissage des sections. Associez les cadres à des panneaux en aluminium et choisissez entre des panneaux translucides, colorés, isolants ou perméables à l'air. Presque tout est possible.

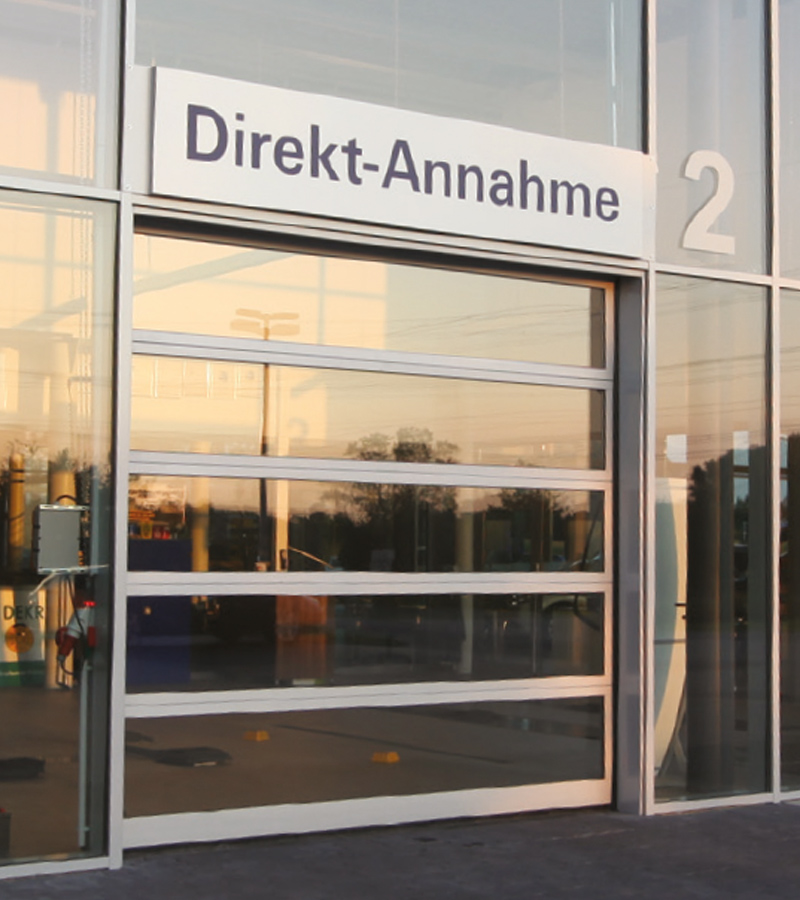

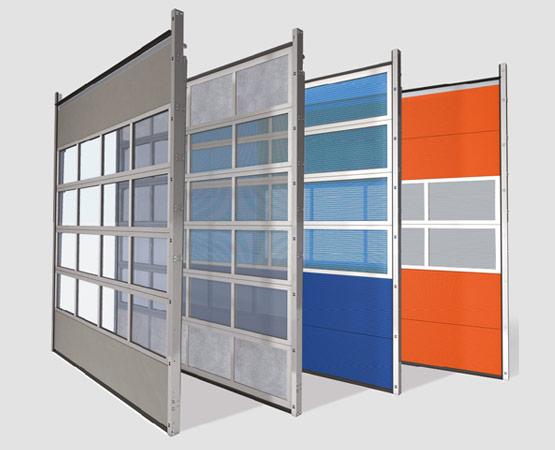

Aperçu des types de portes
Comparaison et caractéristiques des portes
Comparaison des différents types de portes sectionnelles
Novolux 40 mm, Novolux 60 mm, Novolux XL 40 mm et Novolux XL 60 mm
| Généralités | NovoLux 40 mm | NovoLux 60 mm | NovoLux XL 40 mm | NovoLux XL 60 mm | ||
| Largeur max. | 8 000 mm | 8 000 mm | 4 000 mm | 4 000 mm | ||
| Hauteur max. | 6 000 mm | 6 000 mm | 4 500 mm | 4 500 mm | ||
| Surface max. (L x H) | 48 m² | 48 m² | 18 m² | 18 m² | ||
| Coefficient U (pour 5 000 x 5 000 mm) | 3,87 W/m²K | 2,38 W/m²K | 3,87 W/m²K | 2,43 W/m²K | ||
| Classe de résistance au vent selon la norme EN 12424 | 3 - 4 : résistant au vent jusqu'à 12 - 13 Beaufort (118 - 149 km/h) | 3 - 4 : résistant au vent jusqu'à 12 - 13 Beaufort (118 - 149 km/h) | 3-4 : résistant au vent jusqu'à 12-13 Beaufort (118 - 149 km/h) | Résistance au vent de force 3 à 4 jusqu'à 12-13 Beaufort (118 - 149 km/h) | ||
Systèmes de rails | Guide standard | T 450 | x | x | x | x |
| T 340 | o | o | o | o | ||
| Faible cambrure | T 240 | o | o | o | o | |
Avec guide de hauteur | T 400 | o | o | o | o | |
| T 400 HF | o | o | o | o | ||
| T 400 DS | o | o | o | o | ||
Séquence de toiture | T 450 | o | o | o | o | |
| T 340 | o | o | o | o | ||
| T 240 | o | o | o | o | ||
| T 400 | o | o | o | o | ||
| T 400 HF | o | o | o | o | ||
| T 400 DS | o | o | o | o | ||
Guide vertical | T 500 | o | o | o | o | |
| T 500 HF | o | o | o | o | ||
| T 500 DS | o | o | o | o | ||
| Fonctionnement et commande | ||||||
| Fonctionnement | Fonctionnement manuel | Tirer sur la corde ou la chaîne de l'enrouleur | Tirer sur la corde ou la chaîne de l'enrouleur | Tirer sur la corde ou la chaîne de l'enrouleur | Tirer sur la corde ou la chaîne de l'enrouleur | |
| Entraînement électrique | o Moteur électrique avec réducteur | o Moteur électrique avec réducteur | o Moteur électrique avec réducteur | o Moteur électrique avec boîte de vitesses | ||
| Commande (entraînement électrique) | Commande à homme mort, commande par impulsions ou télécommande | Commande « homme mort », commande par impulsions ou télécommande | Commande à homme mort, commande par impulsions ou commande à distance | Commande à homme mort, commande par impulsions ou commande à distance | ||
| Commandes disponibles | T75/ T100 | T75/ T100 | T75/ T100 | T75/ T100 | ||
| Variation de charge | 30 000 cycles avec des ressorts de torsion * | 30 000 cycles avec ressorts de torsion * | 30 000 cycles avec ressorts de torsion * | 30 000 cycles avec ressorts de torsion * | ||
| Options et accessoires1 | ||||||
Sécurité | Barrière lumineuse avant (pas de câblage sur le vantail de porte) | o | o | o | o | |
| Protection contre la rupture de câble | o | o | o | o | ||
| Dispositif de sécurité de levage | o | o | o | o | ||
| Raccordement des feux de signalisation (rouge/vert ou rouge et vert) | o | o | o | o | ||
| Feu d'avertissement clignotant (orange/rouge) | o | o | o | o | ||
| Poussoir à ressort, conception robuste | o | o | o | o | ||
| Serrure à cylindre | o | o | o | o | ||
| 1 En option x = De série o = En option - = Impossible * Cycles de charge plus élevés possibles | ||||||
Points forts et options

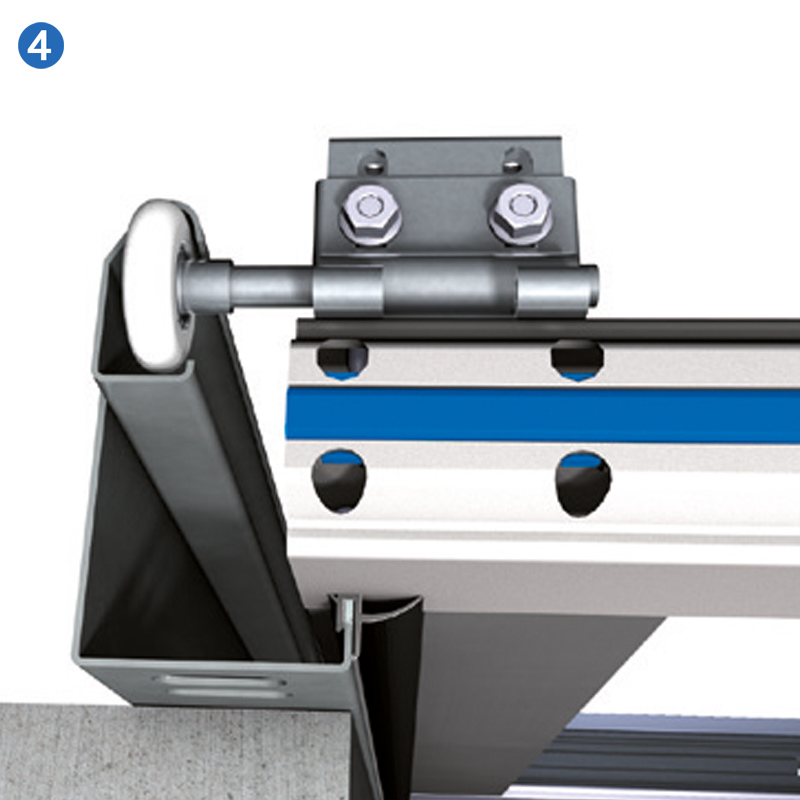

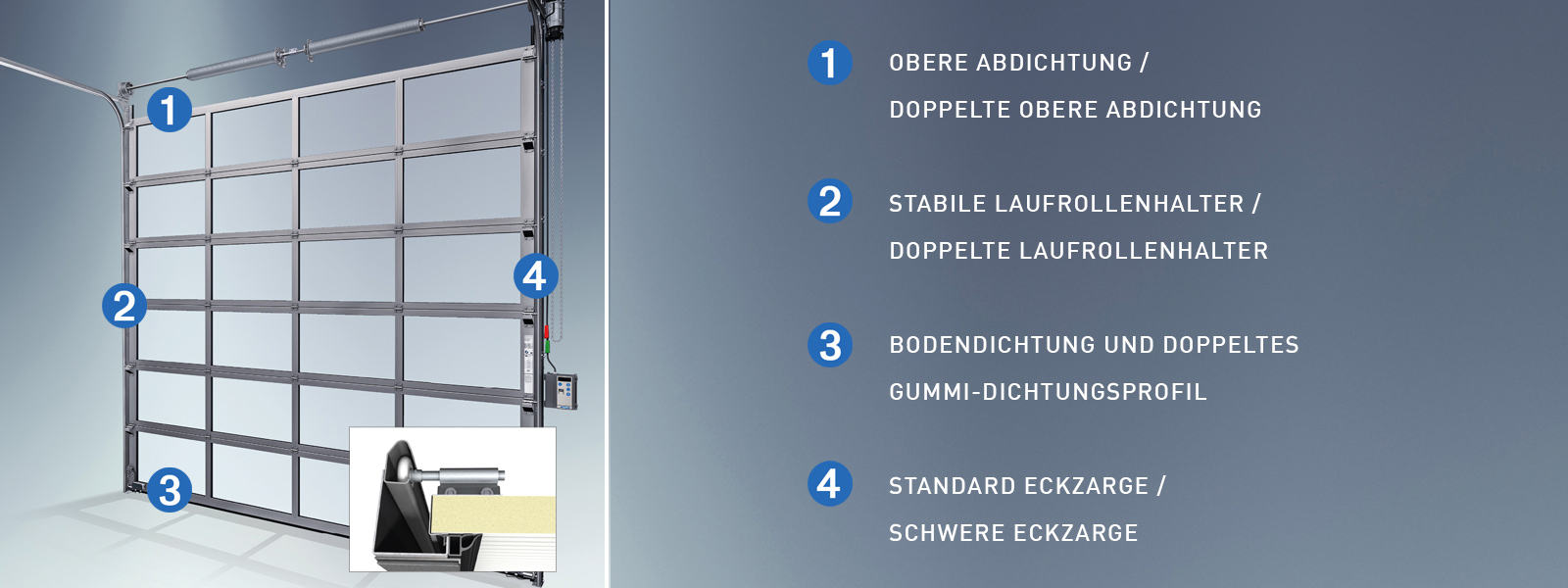

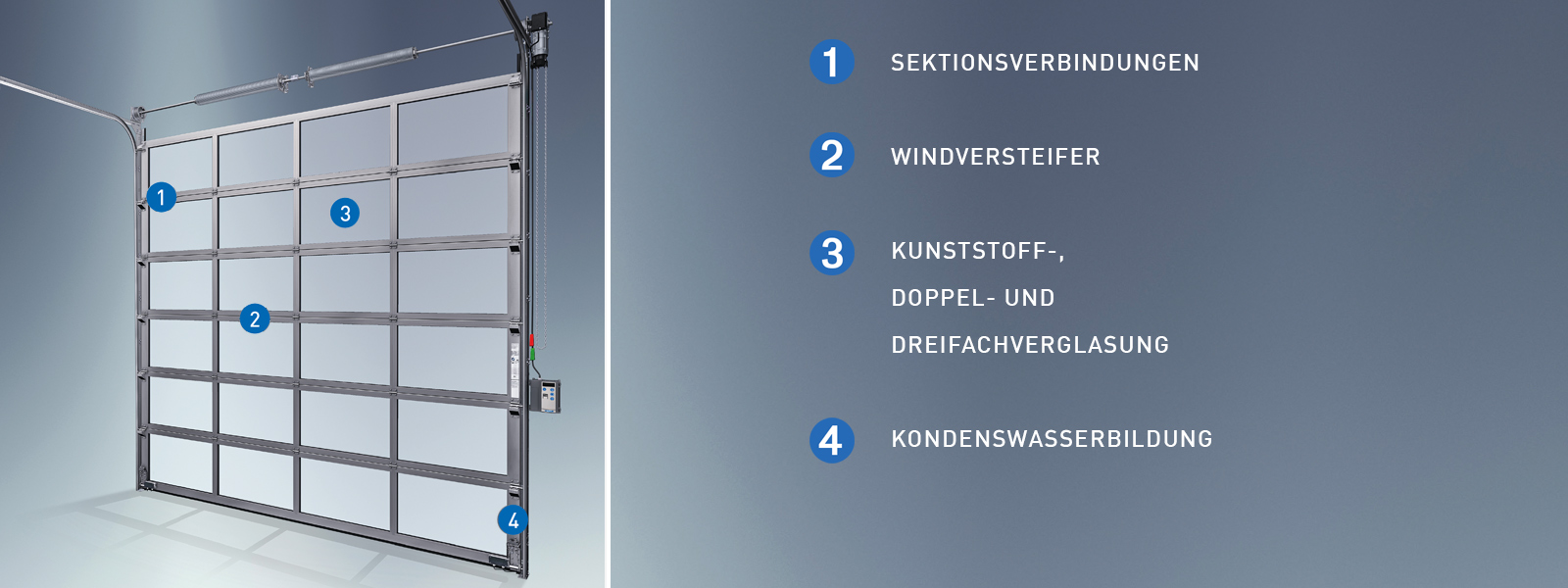

DÉTAILS ET OPTIONS NOVOLUX 40/60
DÉTAILS ET OPTIONS NOVOLUX 40/60

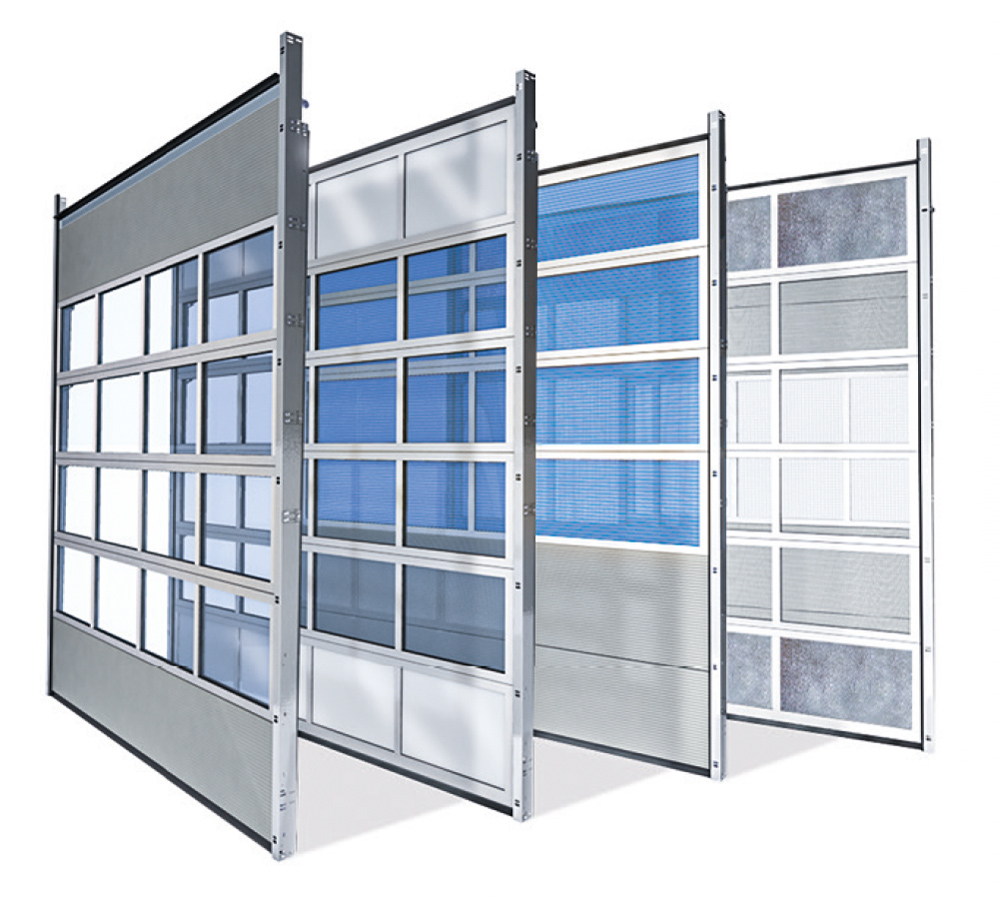

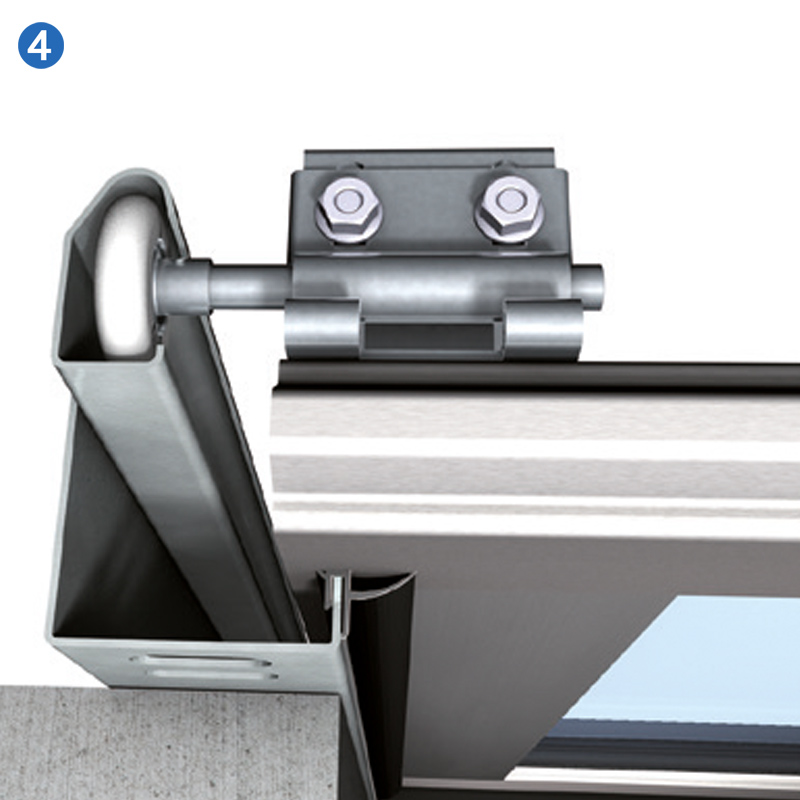

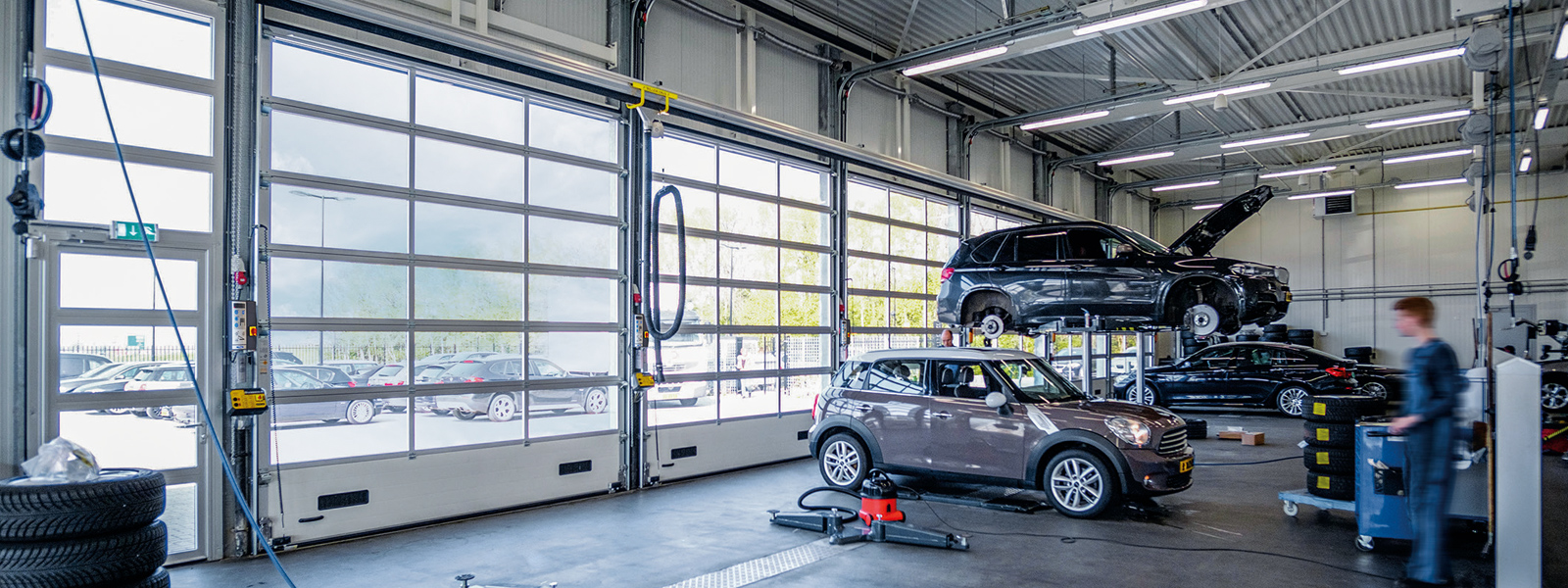

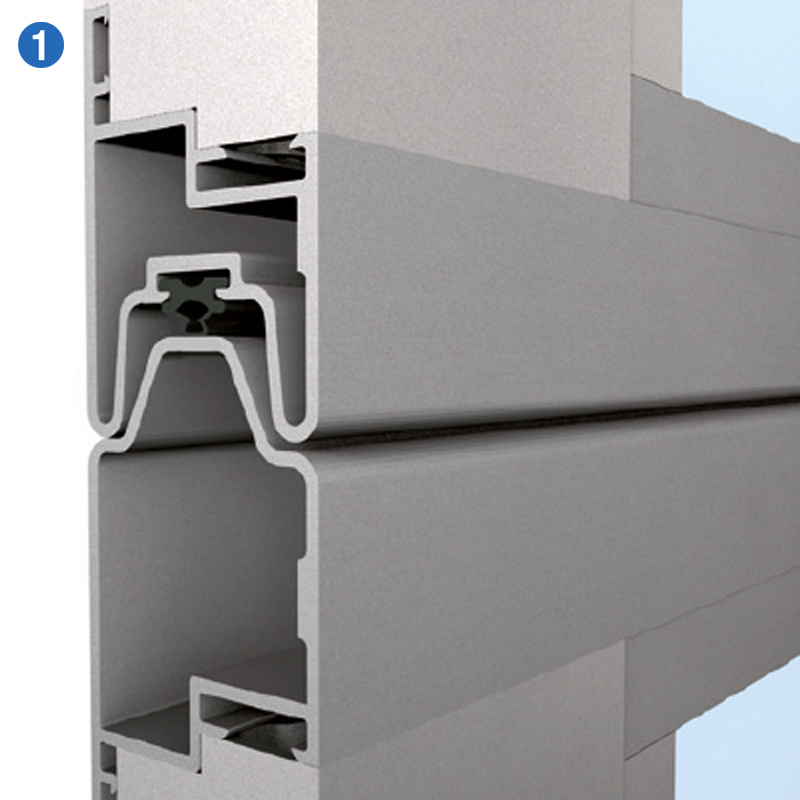

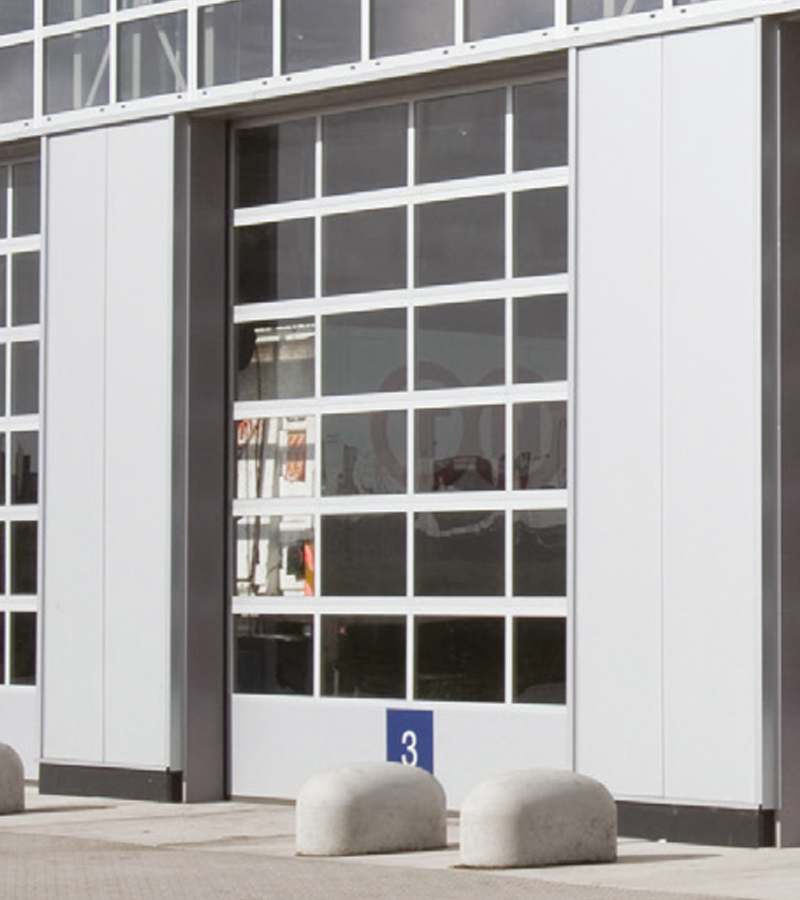

Caractéristiques de la porte sectionnelle NovoLux 40 mm
Caractéristiques de la porte sectionnelle NovoLux 40 mm
La porte sectionnelle NovoLux 40 révèle tout son potentiel dans les environnements commerciaux où la lumière et la visibilité sont essentielles. Le vantail de la porte est composé de plusieurs sections. L'utilisation de profilés en aluminium aux dimensions spécifiques permet de réaliser des structures de cadre offrant un large éventail d'options pour le remplissage des sections. Associez ces cadres à des panneaux à caissons en aluminium et choisissez entre des modèles translucides, colorés, isolants ou perméables à l'air. Presque tout est possible.
JOUER AVEC LA LUMIÈRE ET LA VISION
Les portes sectionnelles NovoLux 40 peuvent être équipées d'une large gamme de fenêtres en PVC-U, disponibles dans de nombreuses variantes, avec différents coefficients d'isolation thermique, couleurs et textures, afin de répondre à vos besoins.

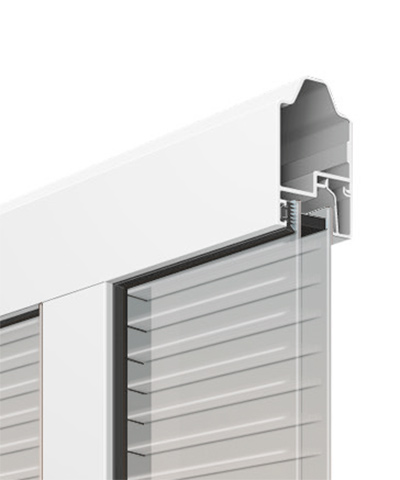

Choisissez entre du verre teinté ou des panneaux multicouches, jouez avec la disposition des sections et combinez des panneaux thermiques avec les sections NovoLux pour un résultat optimal.
La porte NovoLux 40 offre un large éventail d'options de conception et d'application, en particulier si vous avez besoin de beaucoup de lumière pour travailler dans votre bâtiment, mais que l'esthétique est également importante.

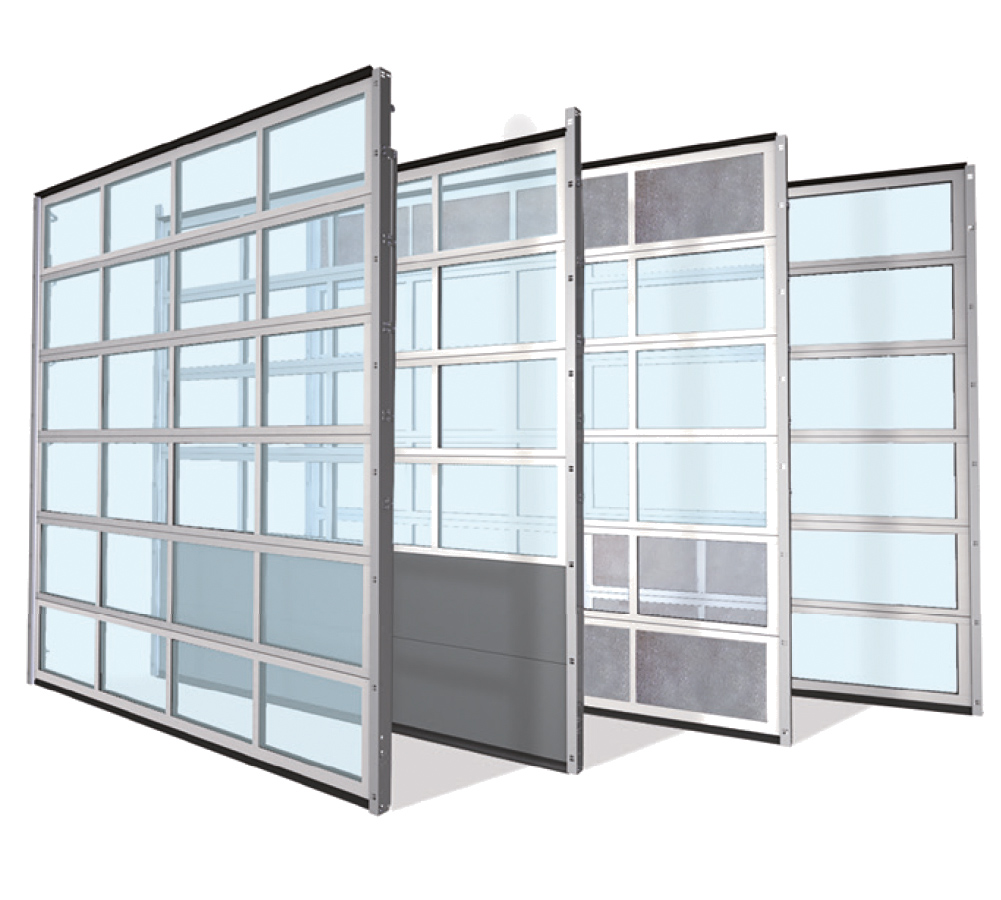

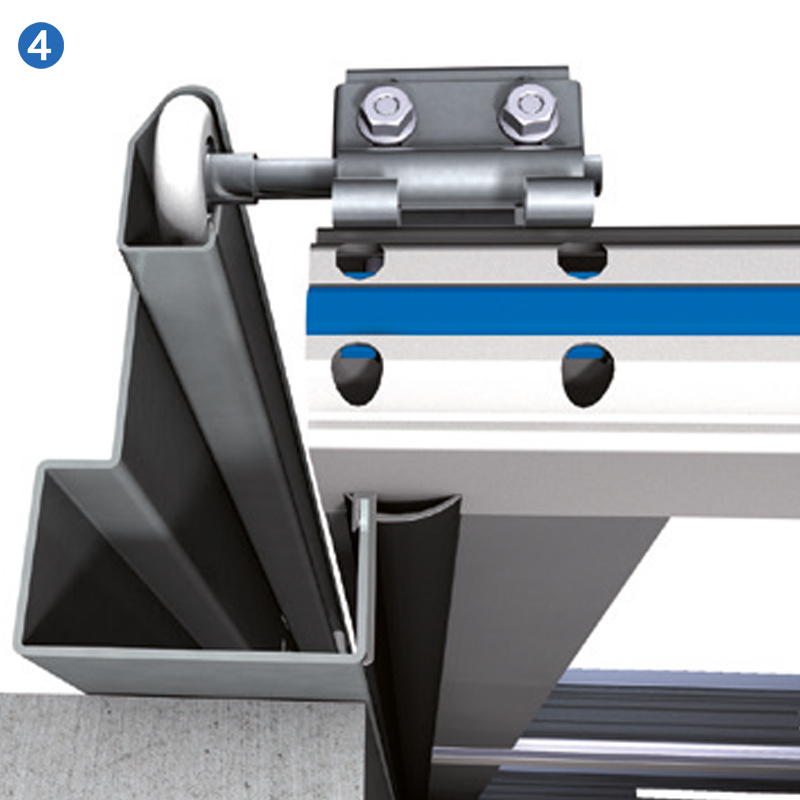

Caractéristiques de la porte sectionnelle NovoLux 60 mm
Caractéristiques de la porte sectionnelle NovoLux 60 mm

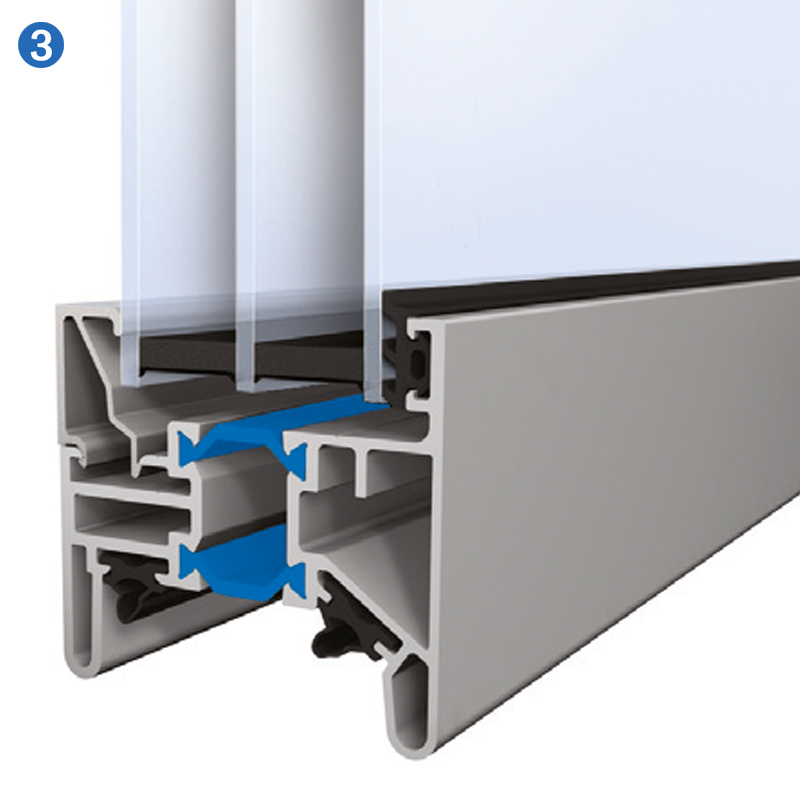

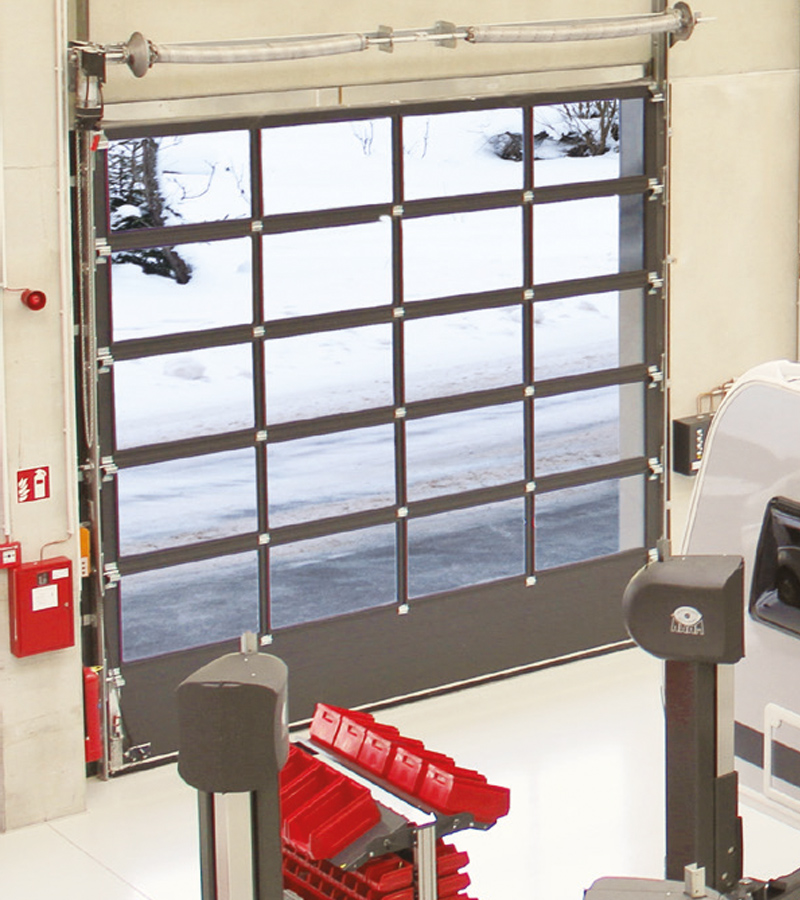

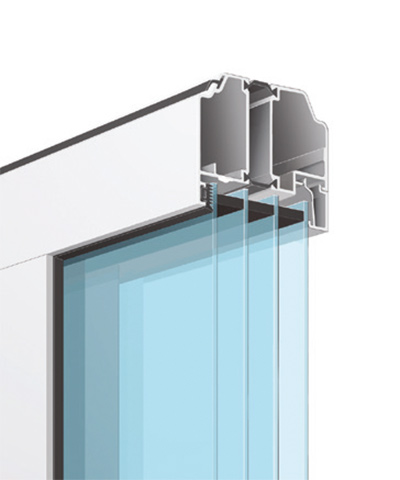

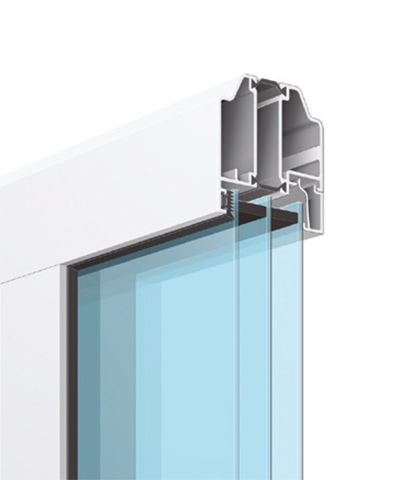

La porte sectionnelle NovoLux 60 est moderne et innovante ; elle se distingue par son design, sa fonctionnalité et sa facilité d'installation. Cette porte, d'une épaisseur de 60 mm, est équipée de série d'un triple vitrage qui garantit une excellente isolation thermique et acoustique, tout en empêchant la formation de condensation. Elle est idéale dans les espaces où la lumière, la visibilité et un climat intérieur constant sont essentiels.

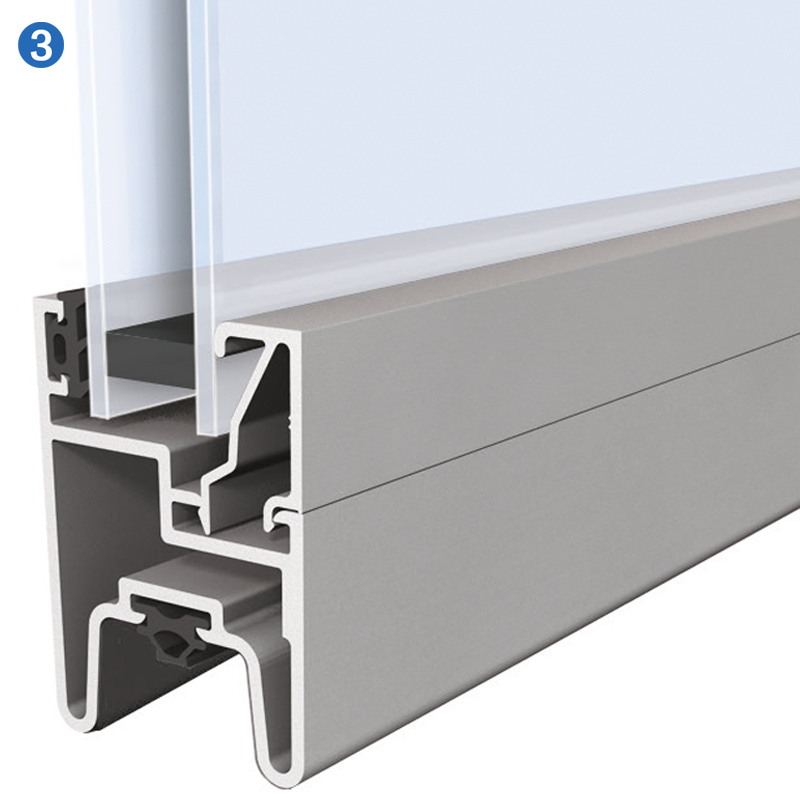

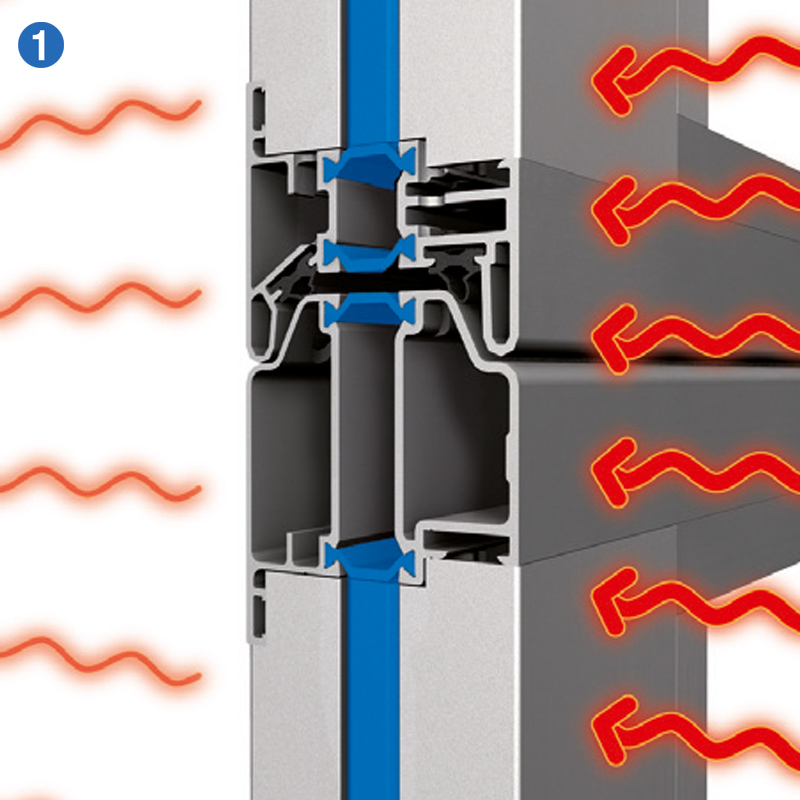

PROFILÉS À RUPTURE THERMIQUE

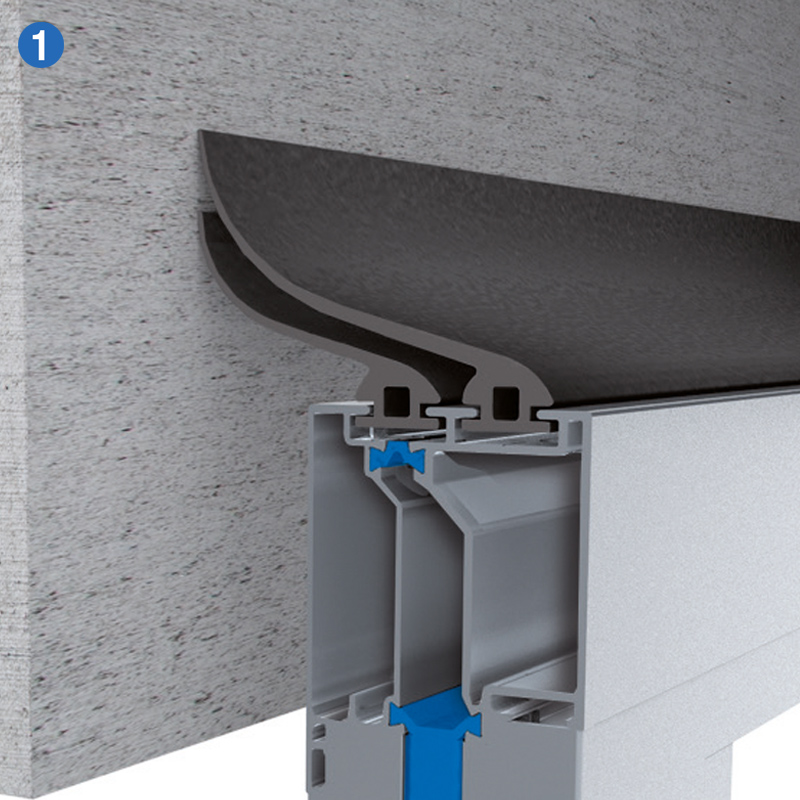

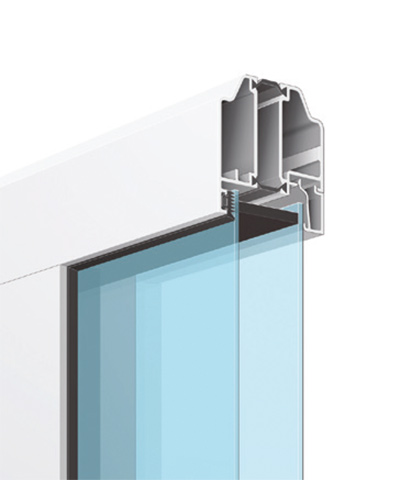

La porte NovoLux 60 se compose de deux profilés en aluminium séparés thermiquement grâce à une conception spéciale. Elle présente ainsi un coefficient U très faible, même lorsqu'elle est équipée de panneaux vitrés.
Elle est particulièrement adaptée aux lieux où la lumière est essentielle, mais où une bonne isolation thermique et une efficacité énergétique optimale sont également importantes.

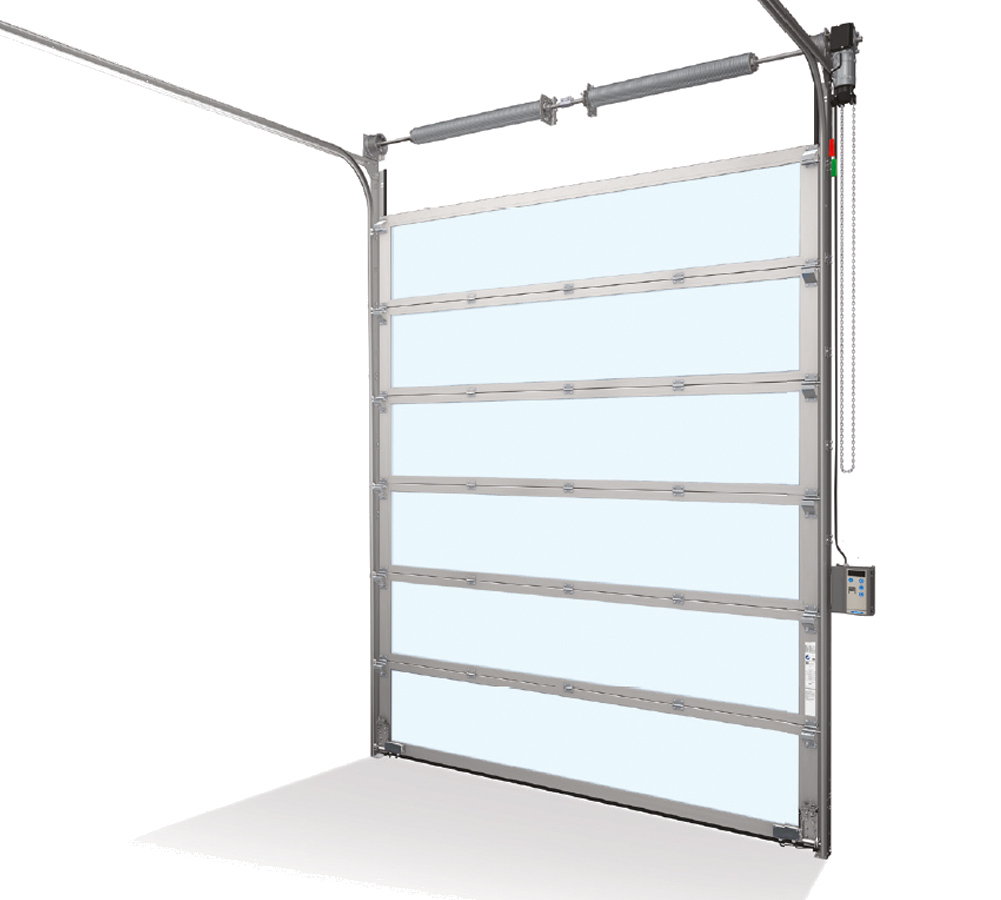

Caractéristiques de la porte sectionnelle NovoLux XL 40 / 60 mm
Caractéristiques de la porte sectionnelle NovoLux XL 40 / 60 mm
La porte NovoLux XL est une porte en aluminium disponible en versions 40 ou 60, selon les besoins. La particularité de cette porte réside dans le fait que ses panneaux ne comportent aucune entretoise verticale, ce qui offre une large surface vitrée.

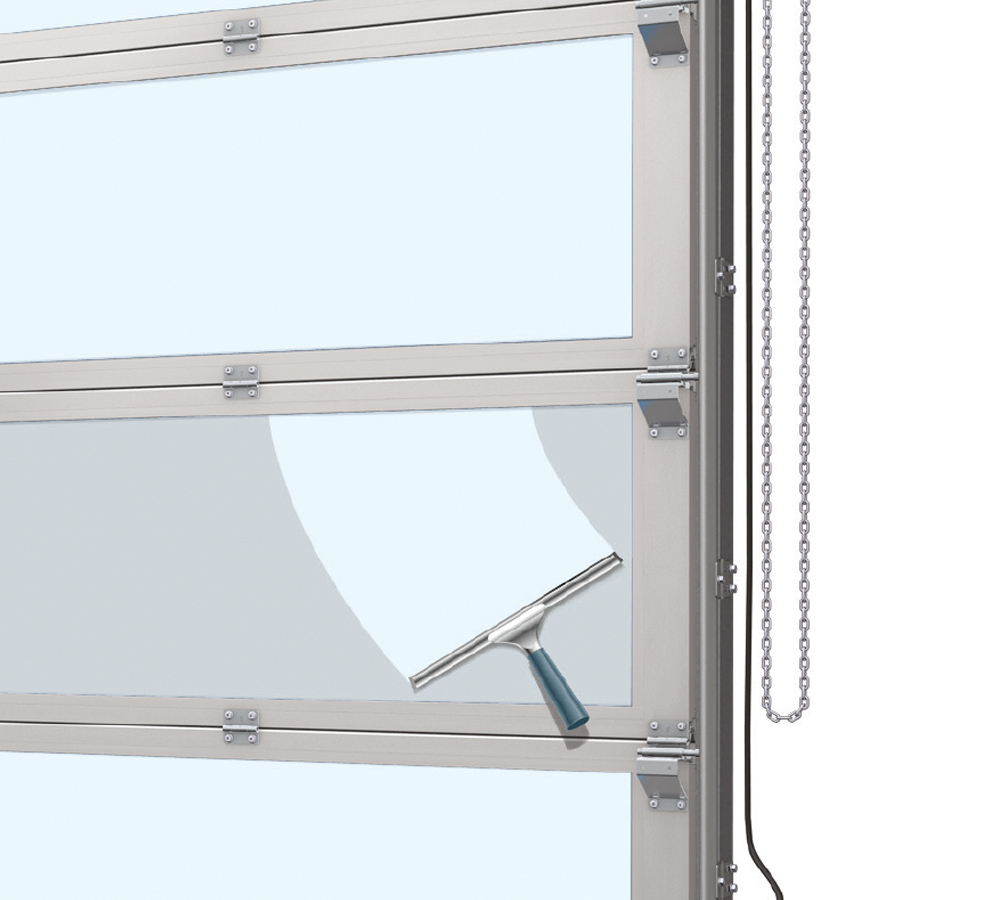

Le plexiglas de haute qualité est particulièrement résistant et épais, il ne se déforme pratiquement pas et ressemble à du vrai verre, même s'il s'agit de plastique.
Cela garantit un reflet naturel des surfaces vitrées et un aspect esthétique.
VERRE ACRYLIQUE OPTIQUE
La NovoLux XL est disponible dans une largeur maximale de 4 000 mm et une hauteur maximale de 4 500 mm. La porte NovoLux XL est particulièrement adaptée aux environnements où l'esthétique du bâtiment est importante, ainsi que la luminosité et la visibilité dans le hall. Le « Plexiglas Optical » utilisé se caractérise par le fait qu'il ressemble à du vrai verre, tout en offrant la sécurité du plastique. Les vitrages Plexiglas Optical sont disponibles en double vitrage de 20 mm et en triple vitrage de 40 mm.

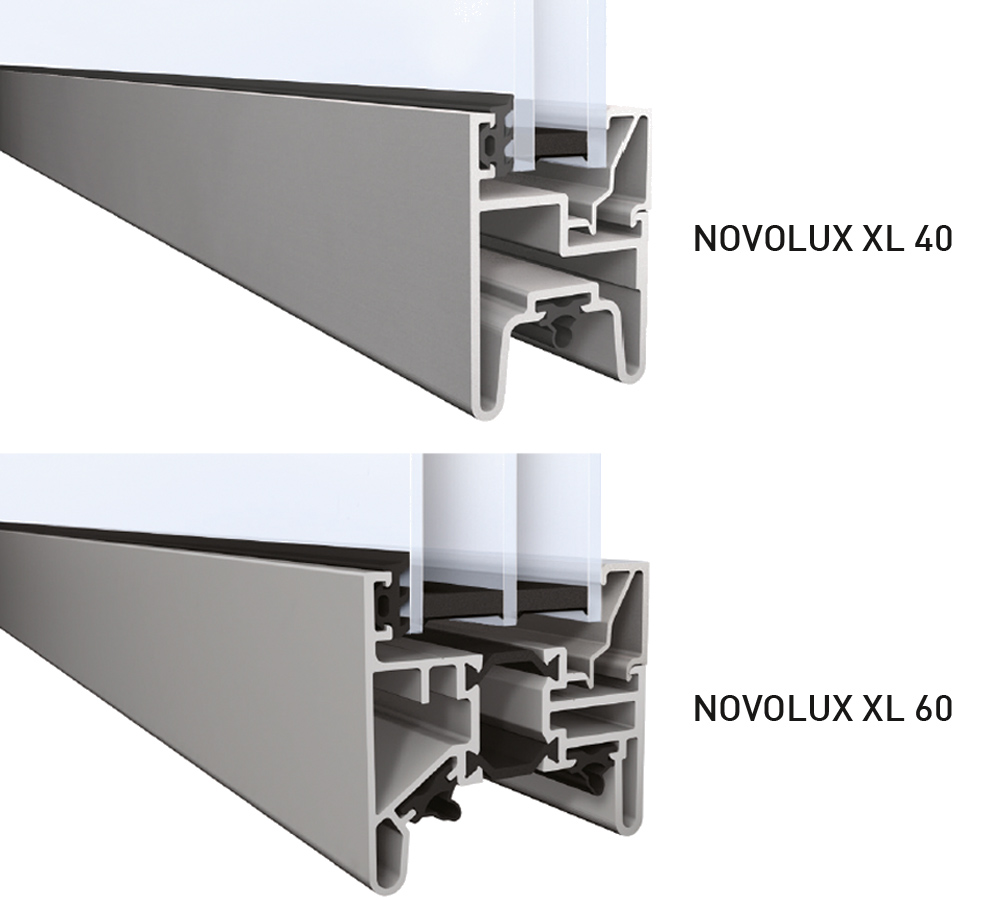

NOVOLUX XL 40 :
Double vitrageen Plexiglas; Optical 20 mm
(4-12-4 mm)
NOVOLUX XL 60 :
Vitrages triplesen Plexiglas Optique 40 mm
(4-14,75-2,5-14,75-4 mm)
Vos atouts en bref
- Portes sectionnelles industrielles NovoLux, de l'isolation standard à l'isolation haute performance, avec triple vitrage
- Solution idéale pour les zones où une luminosité et une visibilité optimales ainsi qu'un climat intérieur constant sont importants
- Disponibles en versions 40 et 60 mm
- Excellentes propriétés d'isolation thermique et d'insonorisation ; empêche la formation de condensation
- Équipé de série d'un triple vitrage
- Possibilité de combiner des panneaux thermiques avec des profilés NovoLux en fonction des besoins
- Large choix de fenêtres en PVC-U dans de nombreuses qualités, valeurs d'isolation, couleurs et structures
Couleurs et équipement
Remplissages et couleurs
Remplissages et couleurs
DE VITRAGES DIVERS Novoferm offre des possibilités illimitées en matière de vitrage pour les portes NovoLux. Les vitrages sont disponibles dans une vaste gamme de variantes, de couleurs, de degrés de transparence et de designs. Cela confère à l'architecte une grande liberté dans la conception de la porte NovoLux. Presque tout est possible.
ASSOCIATION DE COULEURS
La porte NovoLux est fournie de série en aluminium anodisé, incolore. Cela ne signifie toutefois pas que vous ne pouvez choisir aucune couleur. L'aluminium peut également être recouvert d'une peinture liquide dans la teinte de votre choix. L'association des panneaux NovoLux avec les panneaux Thermo vous offre 1 001 possibilités de conception.
Variantes de fenêtres et vitrages
Variantes de fenêtres et vitrages

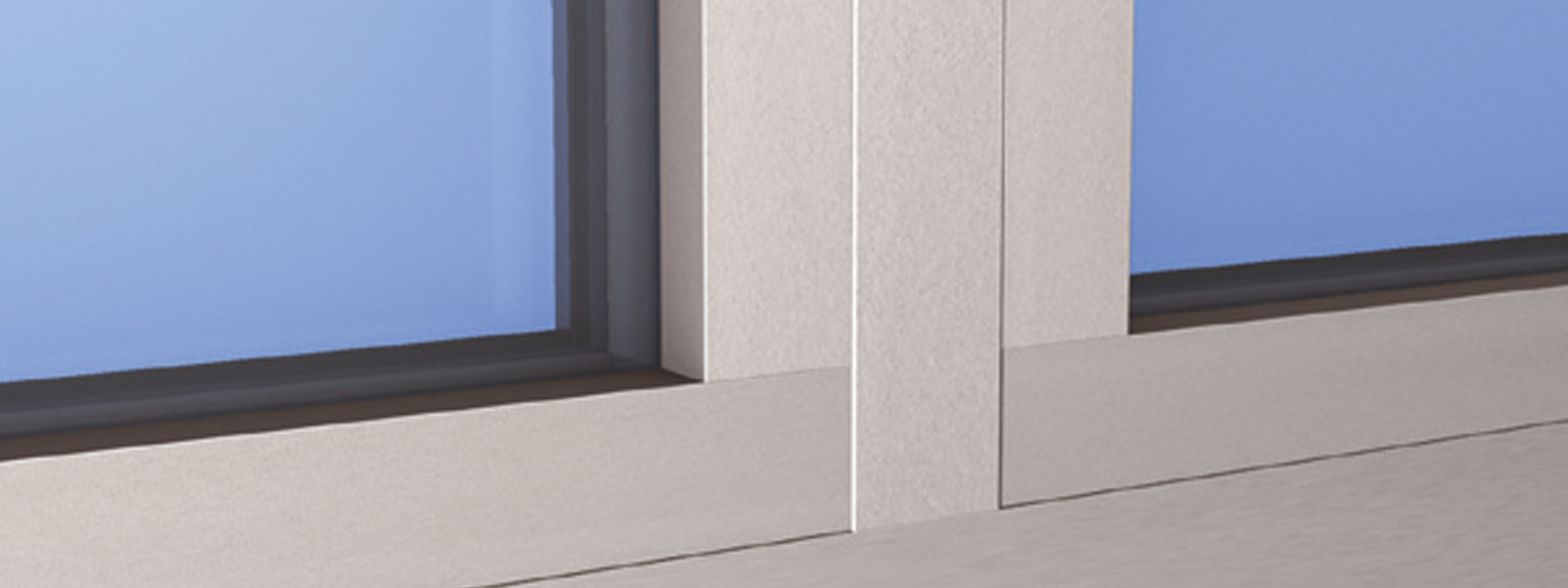

BANDES DE MAINTIEN EN ALUMINIUM ET VERRE DE SÉRIE
Novoferm est l'un des rares fournisseurs du secteur à utiliser de série des parcloses en aluminium anodisé. Cela présente l'avantage d'offrir un rendu esthétique nettement supérieur et une durabilité bien plus grande que les cadres en plastique noir souvent utilisés. De plus, les composants en aluminium utilisés ont tous le même coefficient de dilatation, ce qui permet à l'ensemble de se dilater de manière uniforme sous l'effet de la chaleur et évite que les cadres ne se déforment, comme c'est souvent le cas avec les cadres en plastique.
Un autre avantage est que les baguettes de retenue du vitrage peuvent également être fournies dans la couleur de votre choix.

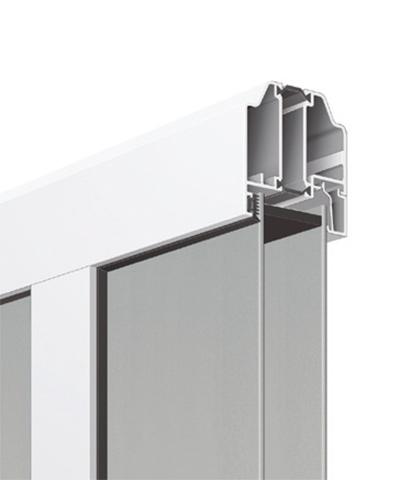

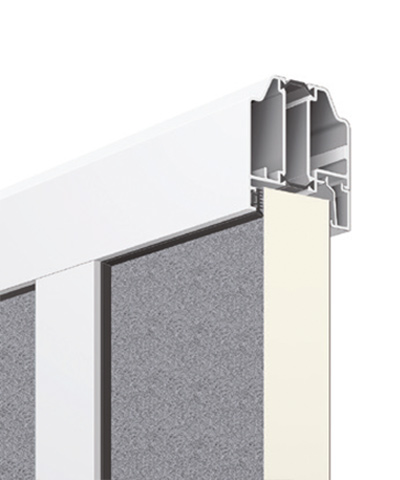

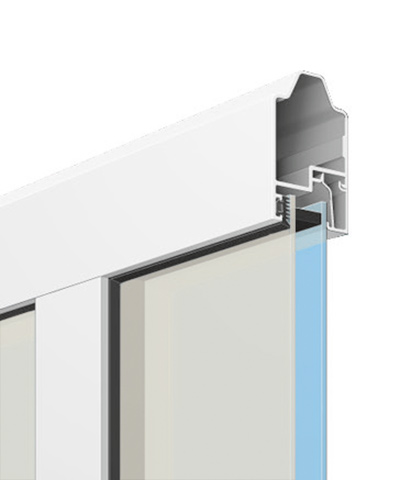

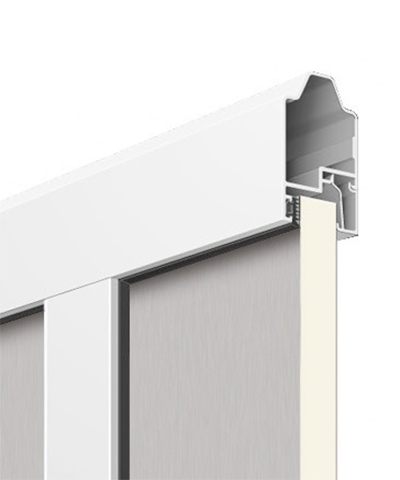

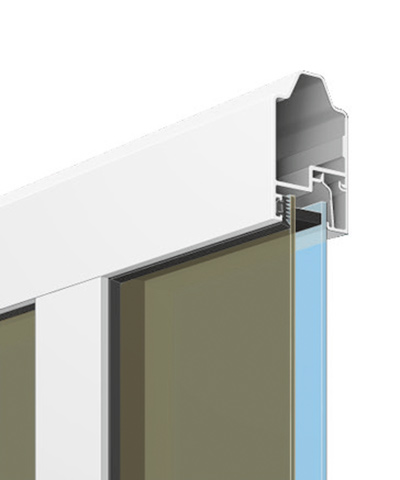

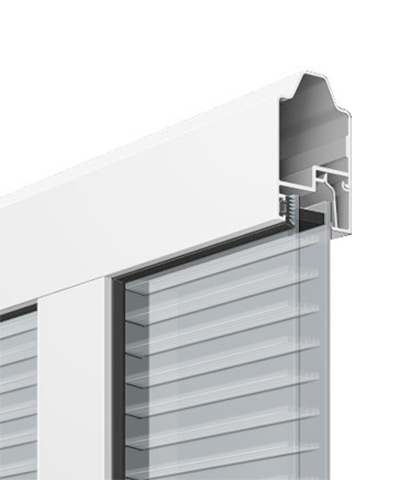

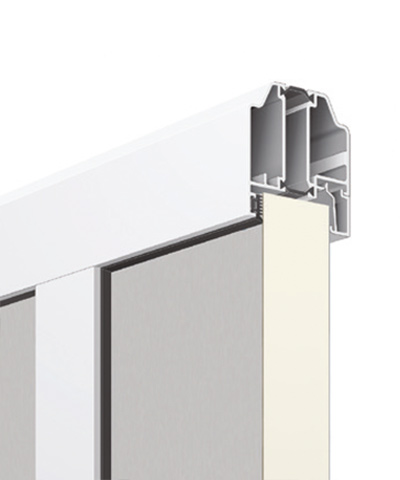

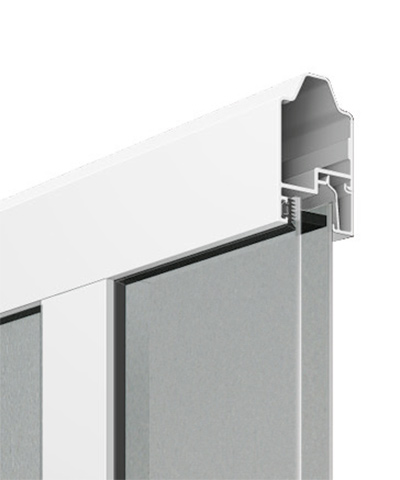

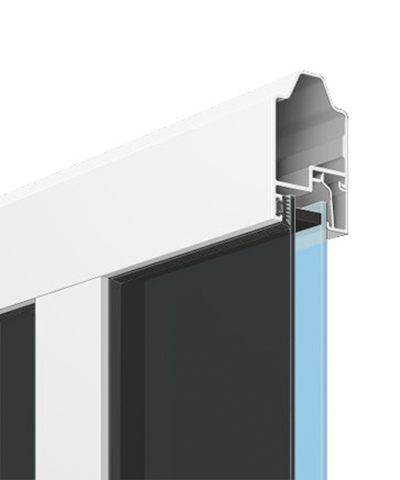

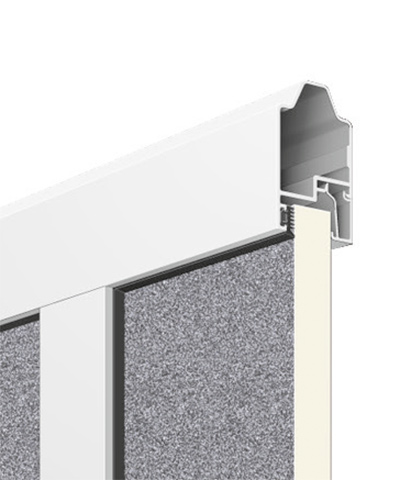

NOVOLUX 40/ 60/ 80 : MODÈLES DE FENÊTRES

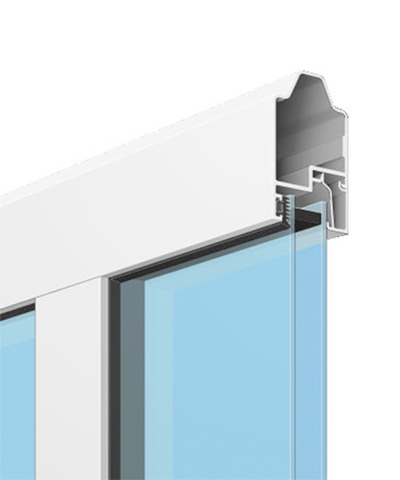

À DOUBLE PAROI
