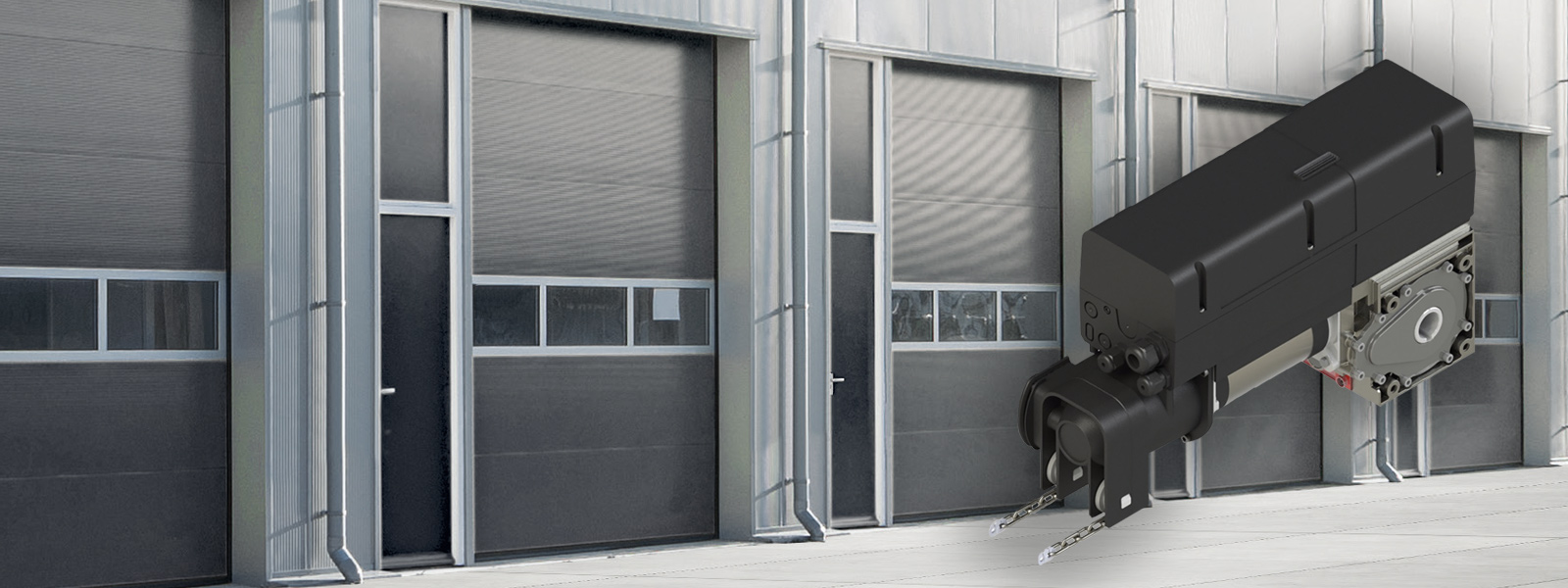

SYSTÈME D'ENTRAÎNEMENT POUR PORTES INDUSTRIELLES DCC 80

DCC 80 : MODÈLE COMMERCIAL À COURANT CONTINU 80 NM

Le nouveau DCC 80 combine les avantages de différents types d'entraînement et de commande et séduit par sa technologie intelligente et sa conception robuste. Une fonction de démarrage et d'arrêt en douceur, une détection de force à auto-apprentissage, une vitesse d'ouverture élevée (jusqu'à 30 tr/min) et de nombreuses options de raccordement pour des accessoires de toutes sortes ne sont que quelques-uns des nombreux avantages du DCC.

Il est disponible en versions chaîne manuelle de secours, manivelle manuelle de secours ou déverrouillage rapide. La chaîne manuelle et la manivelle de secours sont également disponibles avec un déverrouillage de maintenance supplémentaire.

Caractéristiques principales du DCC 80

Cette vidéo présente les principales caractéristiques du système d'automatisme pour portes industrielles DCC 80 de Novoferm.

Vous trouverez d'autres animations à l'adresse suivante :

https://www.youtube.com/NovofermVideos

DOMAINES D'APPLICATION

(20 m² max. pour la surface, 260 kg max. pour le poids du vantail)

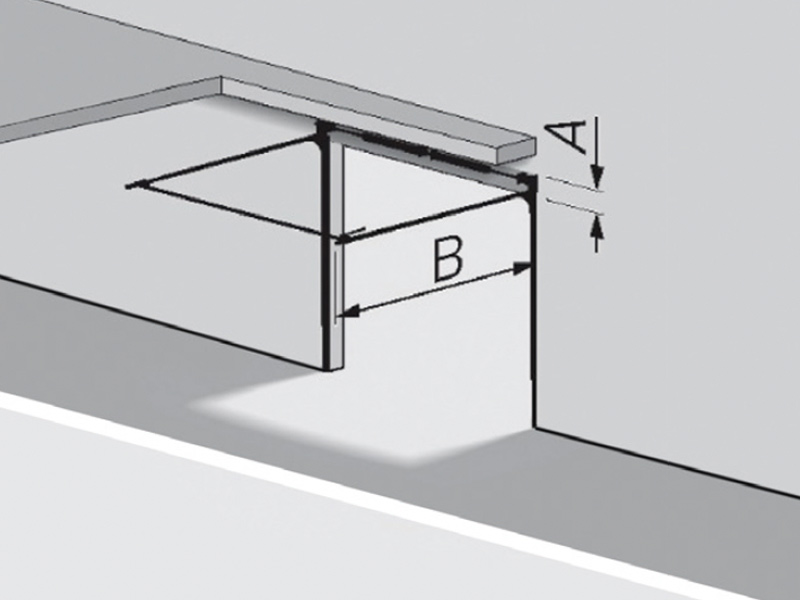

Montage standard avec un tambour à câble cylindrique d'

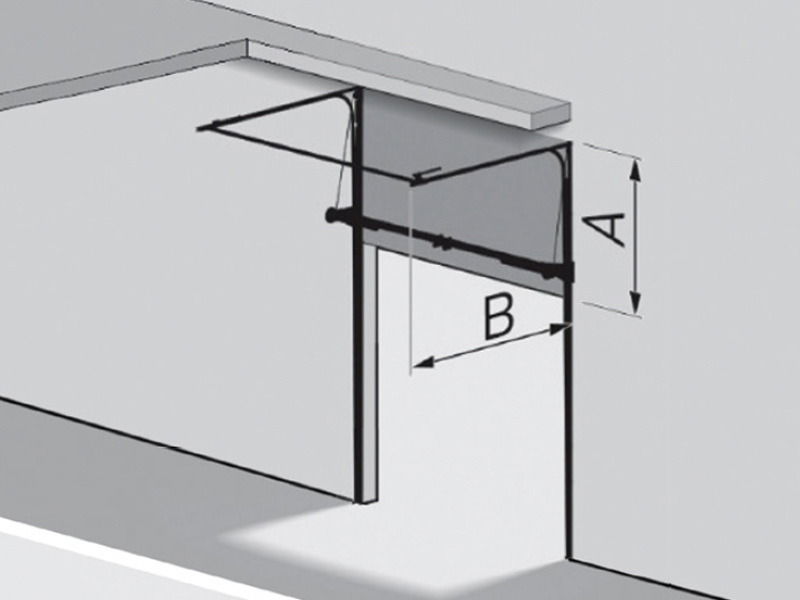

Higher guidé par un tambour à câble cylindro-conique d'

Montage vertical avec un tambour à câble entièrement conique d'

EXÉCUTIONS

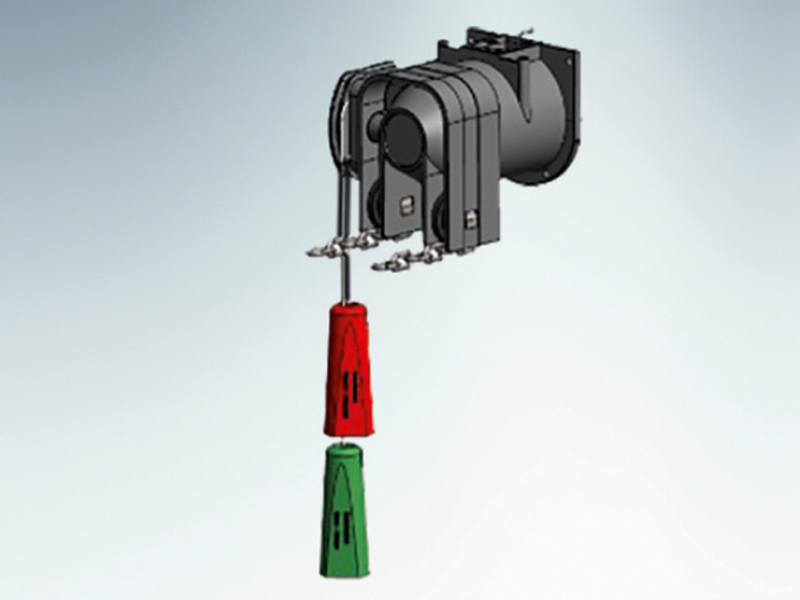

Chaîne fixe (SK)

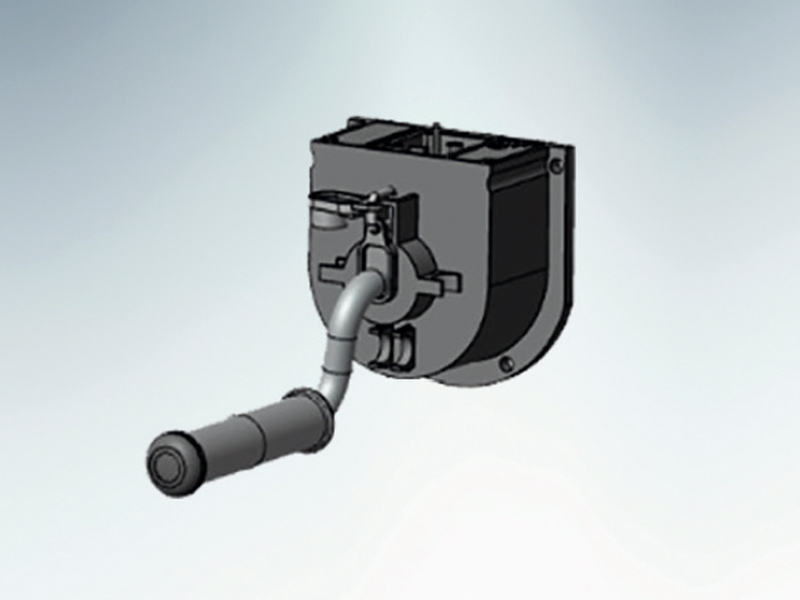

Manivelle de secours (NHK)

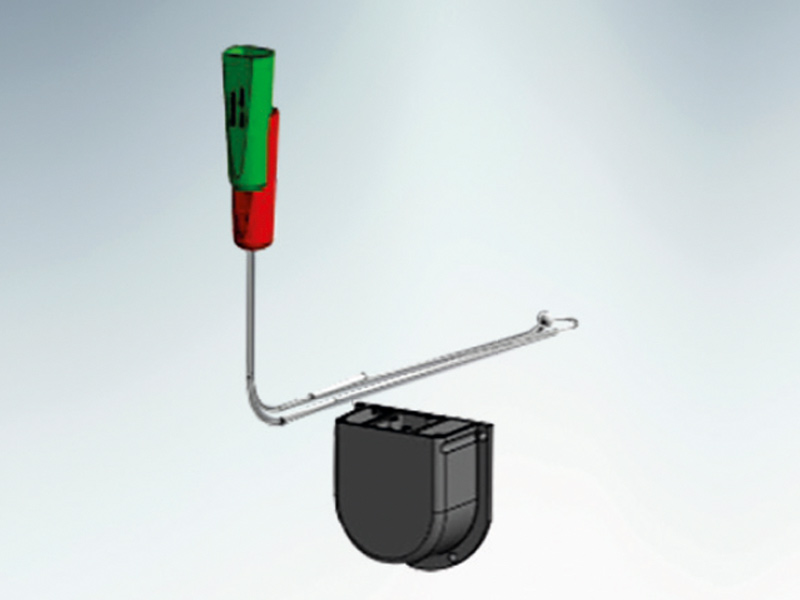

Déverrouillage (ER)

Vos atouts en bref

Variantes de commande d'urgence (chaîne manuelle d'urgence, manivelle manuelle d'urgence, déverrouillage rapide, déverrouillage pour maintenance)
Fonction de démarrage et d'arrêt progressifs
Couple jusqu'à 80 Nm et détection de force à auto-apprentissage
Poids du vantail jusqu'à environ 180 kg : aucun dispositif de sécurité au niveau du bord de fermeture, interrupteur de mou de câble et câble spiralé requis (selon le type/la taille de la porte)
Raccordement monophasé 230 volts et possibilité de raccordement à une batterie de secours
Ouverture prioritaire - fonction similaire à SHEV (en option)
Carte de fin de course et de connexion supplémentaire (en option)
Relais d'état de porte pour la commande d'un feu de signalisation

Possibilité de connecter une serrure électromécanique (EDL 100) – avec connecteur RJ45
Compteur de cycles/cycles de maintenance réglables et historique des erreurs via l'application (10 dernières erreurs)
Clé Bluetooth pour la mise en service et l'entretien (en option) et compatible avec la surveillance en ligne
40 canaux radio ou boutons peuvent être programmés
Dispositif de sécurité à traction pouvant être raccordé directement à la tête du moteur
Système RSE (Industrial Set B, bord de fermeture radiocommandé)
Options de réglage étendues via l'application (copie et chargement des configurations de commande)
Mode veille < 1 W

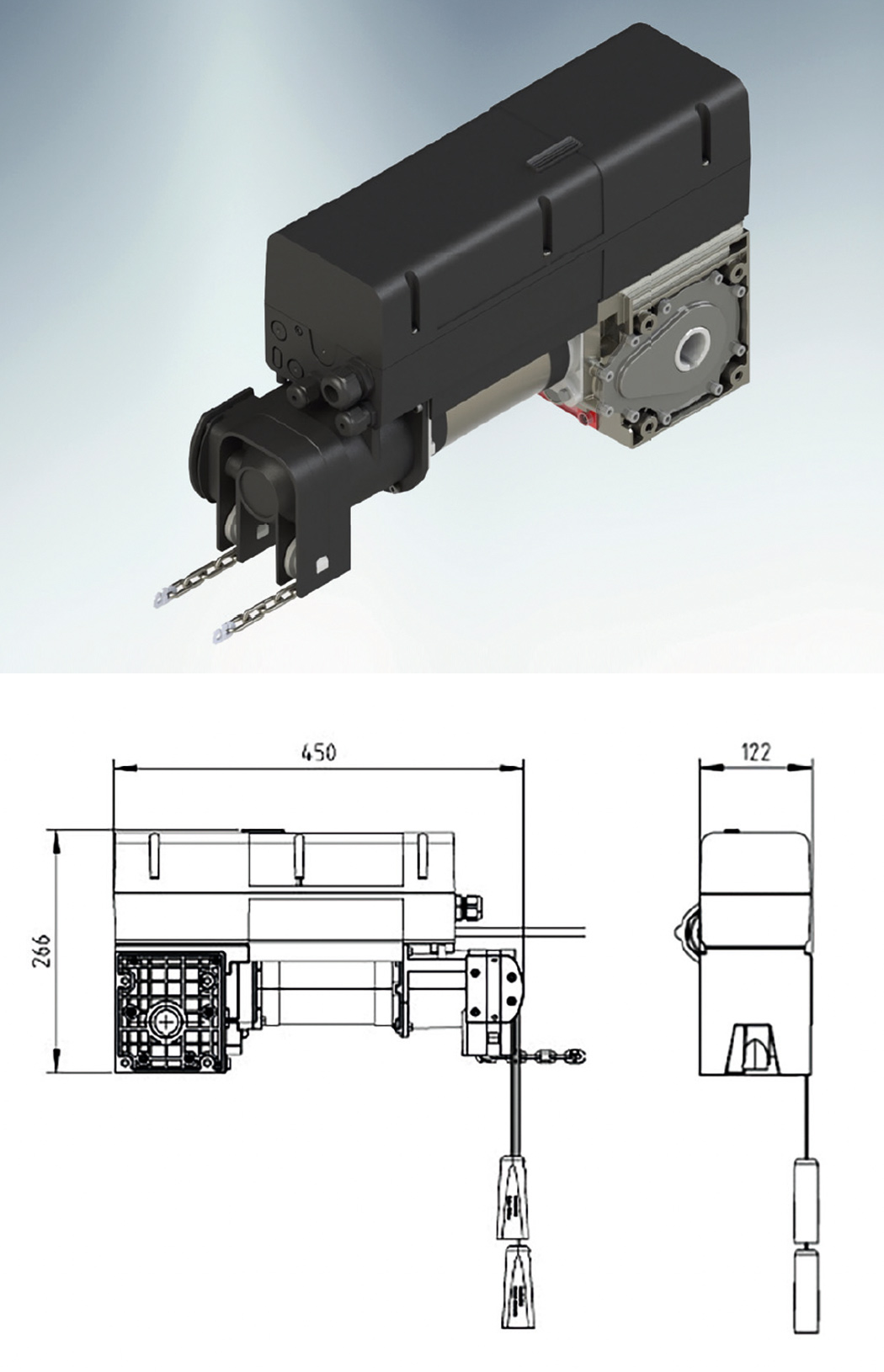

DONNÉES TECHNIQUES

FICHE TECHNIQUE DU DISQUE DUR

PUBLICITÉ SUR LE COURANT CONTINU 80 NM	DCC 80
Tension de fonctionnement	230 volts, raccordement monophasé
Fréquence de fonctionnement	50/60 Hz
Courant de fonctionnement	3 A
Puissance	330 W
Cycles	15/heure
Vitesse de sortie	14 - 30 tr/min
Couple de sortie	25 Nm / max. 80 Nm
Couple de maintien	250 Nm
Vitesse maximale	15
Indice de protection	IP 54
Tension de commande	24 V CC
Alimentation externe maximale	750 mA
Diamètre de l'arbre	25,4 mm
Poids	11,5 kg

CARACTÉRISTIQUES TECHNIQUES DES UNITÉS OPÉRATIONNELLES

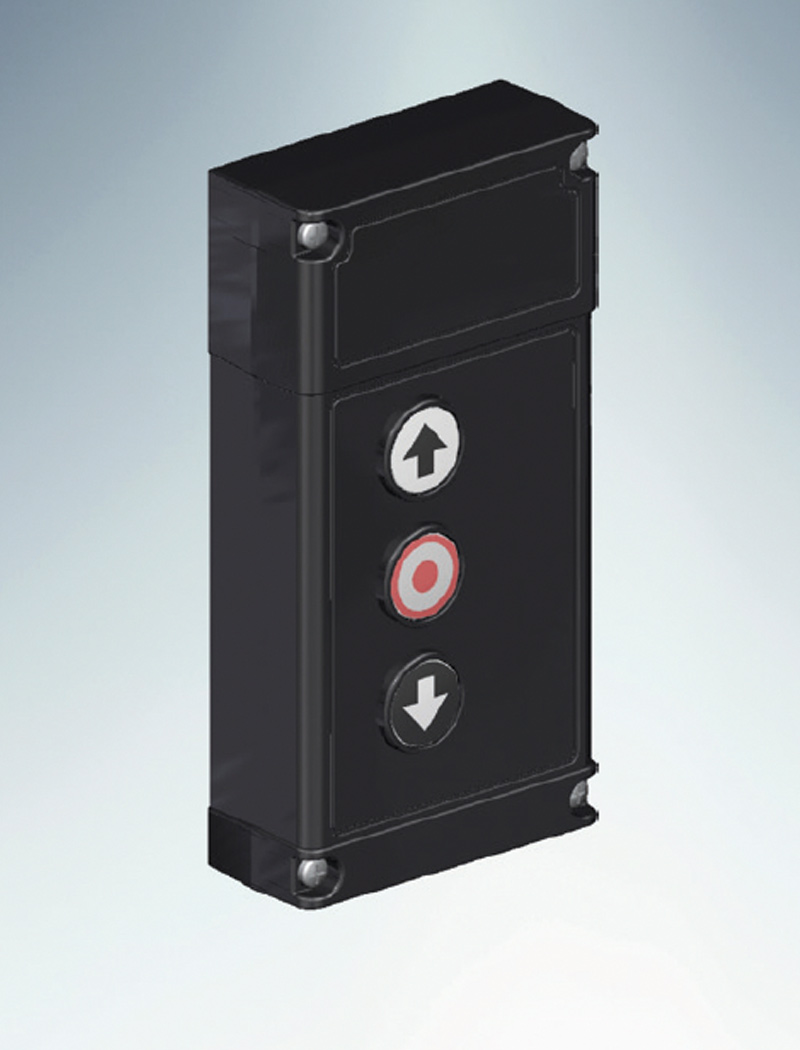

IPD-Easy

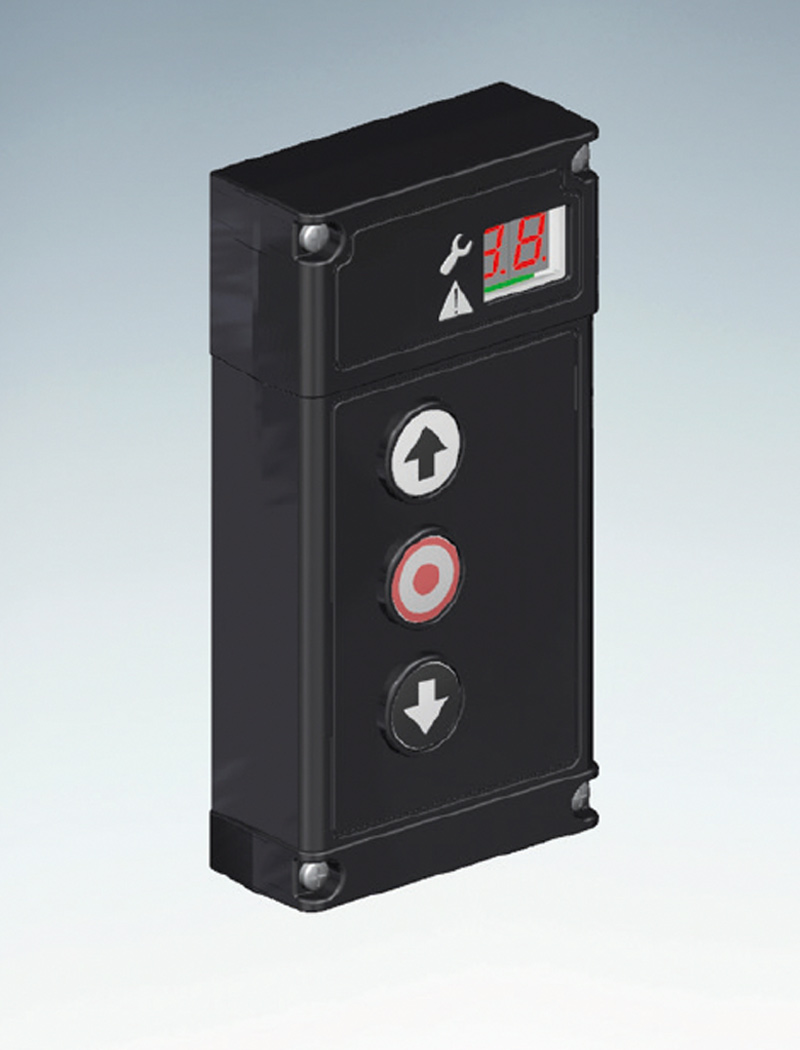

IPD-Smart

Bouton-poussoir triple pour la commande et la programmation de base de l'opérateur

En option avec interrupteur à clé

Triple bouton-poussoir intelligent permettant de commander et de programmer facilement le moteur

Paramétrage étendu
Les dispositifs de sécurité existants peuvent être raccordés à l'unité de commande
Raccordement simple via une fiche RJ45
En option avec interrupteur à clé

	IPD-Easy / IPD-Smart
Indice de protection	IP 54
Tension de commande	24 V CC, 200 mA
Plage de température	-10 à +50 °C
Dimensions H x L x P	180 x 92 x 45 mm
Poids	0,4 kg

Installation DCC 80

Cette vidéo vous montre comment installer le système d'entraînement pour portes industrielles DCC 80 de Novoferm, en comparaison avec un système d'entraînement standard pour portes industrielles.

Vous trouverez d'autres animations à l'adresse suivante :

https://www.youtube.com/NovofermVideos

SOLUTIONS NUMÉRIQUES DE NOVOFERM POUR LES SYSTÈMES DE PORTES ET DE CHARGEMENT

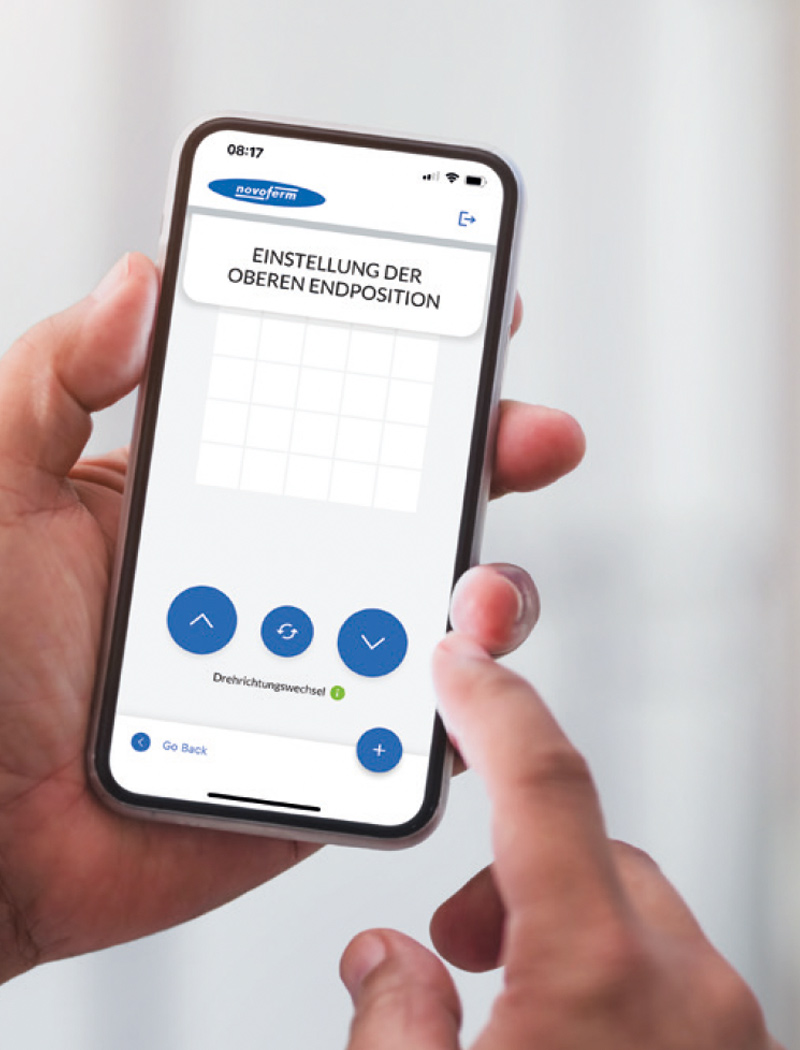

Application NOVOASSIST

L'application intelligente/l'assistant intelligent pour la mise en service, l'entretien et la maintenance étape par étape des systèmes de portes et de chargement simplifie l'installation et le réglage des portes, des motorisations et des unités de commande pour l'installateur sur site grâce aux fonctions suivantes :

Mise en service des systèmes de portes guidée par menu
Historique et analyse des erreurs
Réglages simples des paramètres de configuration
Transfert des systèmes de portes vers le NovoServiceHub
Fonction copier-coller pour transférer les réglages d'une porte à l'autre
Accès en lecture externe aux systèmes de portes via l'application grâce à la connexion au NovoServiceHub
Transfert interne des paramètres vers des systèmes de porte identiques

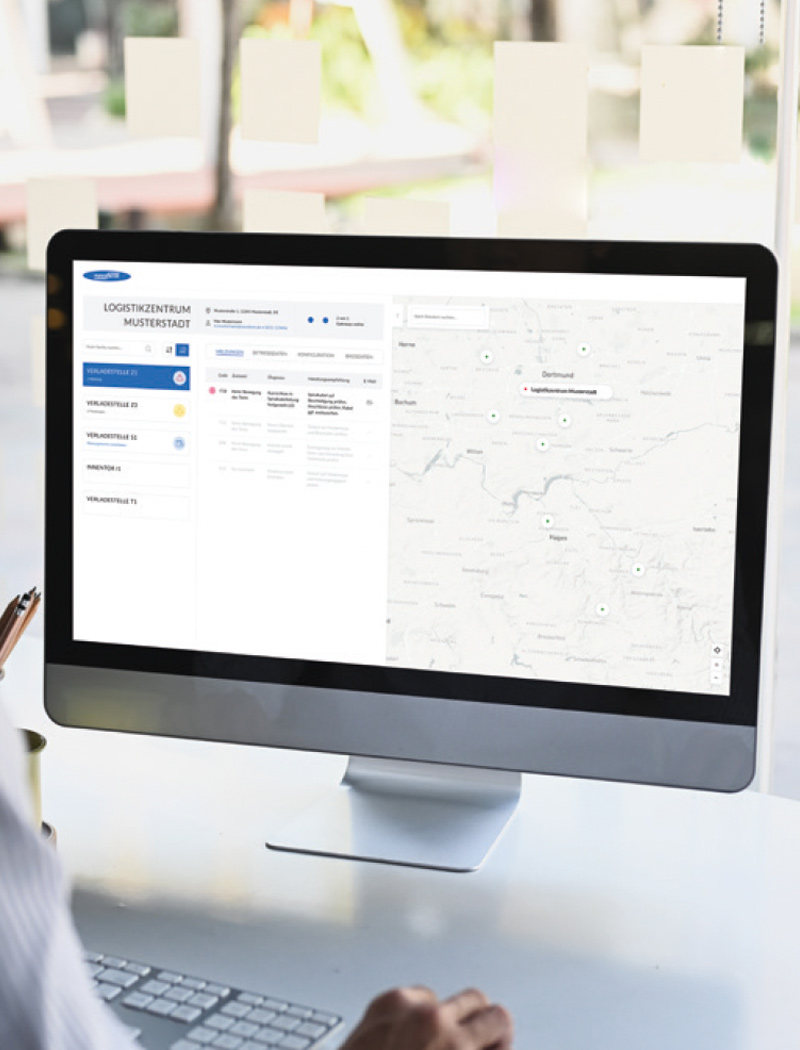

NOVOSERVICEHUB

La solution de surveillance en temps réel offre une vue d'ensemble de tous les systèmes de portes et de chargement installés et permet de planifier les interventions de service et de maintenance. Tous les produits d'un système sont intégrés et peuvent ainsi être surveillés et gérés de manière centralisée. Les utilisateurs bénéficient de nombreux avantages :

Surveillance en temps réel de tous les systèmes de portes et de quais de chargement d'une entreprise
Vue d'ensemble des messages d'erreur et d'avertissement disponibles et des recommandations d'action
Affichage des données d'exploitation actuelles, des intervalles de maintenance et de l'historique des modifications
Tableau de bord de l'opérateur avec les états actuels (porte ouverte, fermée, etc.) des systèmes de portes ainsi que les messages collectifs locaux (erreurs et maintenance en attente)
Service optimisé grâce à un flux d'informations défini provenant du système de commande
Recherche en texte intégral pour tous les produits, sites et systèmes de portes
Mise à disposition de données pour des systèmes tiers à l'avenir
