SYSTÈMES DE RAILS ET DE QUINCAILLERIE

Un assemblage modulaire pratique et de grande qualité

Les systèmes de rails Novoferm sont de conception modulaire et sont assemblés autant que possible à l'avance. Ces systèmes de rails conviennent aussi bien thermique et Novolux que pour la porte NovoLux XL.

La qualité et la durabilité certifiées sont toujours au cœur du développement et de l'installation des systèmes de rails.

Aperçu des systèmes de rails

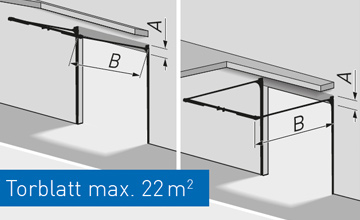

T 240
ARRIÈRE À ARBRE À FAIBLE HAUTEUR
A = 240 mm
B = Hauteur libre + 1 000 mm
Largeur max. 6 500 mm

T 340
ÉQUIPEMENT POUR ENTREPÔTS DE FAIBLE HAUTEUR
A = 340 mm
B = Hauteur libre + 750 mm
Largeur max. 6 500 mm

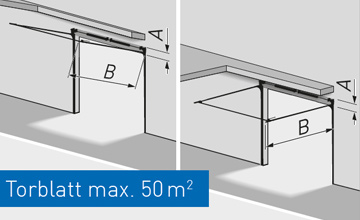

T 450
FERRAGE STANDARD
A = 430 - 510 mm
B = Hauteur libre + 650 mm

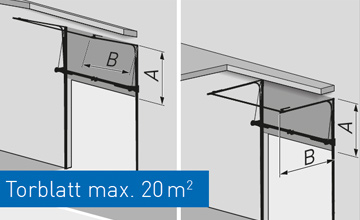

T 400 HF
DISPOSITIF DE LEVAGE AVEC ARBRE À RESSORT INFÉRIEUR + PROFILÉ DE SUPPORT EN ACIER
A = Hauteur de levage + 200 mm
B = Hauteur libre - hauteur de levage + 600 mm
Largeur max. 4 500 mm
Hauteur de levage requise min. 1 450 mm

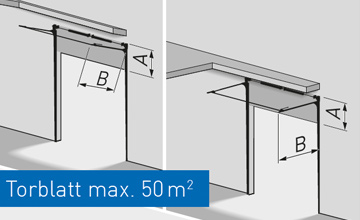

T 400
HAUTEUR DE LEVAGE
A = Hauteur de levage + 400 mm
B = Hauteur libre - Hauteur de levage + 600 mm

T 500
MONTAGE VERTICAL
A = Hauteur libre + 560 mm

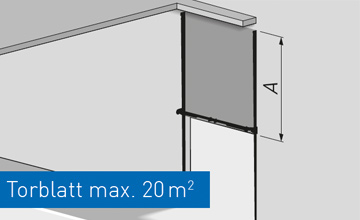

T 500 HF
Ferrure verticale avec arbre à ressort en bas + profilé porteur en acier
A = hauteur libre + 400 mm
Largeur max. 4 500 mm

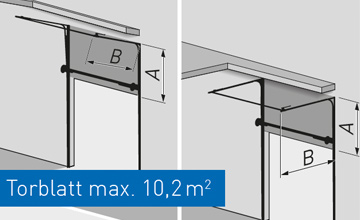

T 400 DS
DISPOSITIF DE LEVAGE AVEC ARBRE À RESSORT INFÉRIEUR
A = Hauteur de levage + 200 mm
B = Hauteur libre - hauteur de levage + 600 mm
Largeur max. 3 200 mm
Hauteur max. 3 200 mm
Hauteur de levage requise min. 1 700 mm

T400 DDE (disponible à partir de 9 vantaux)
Système de levage avec arbre à ressort inférieur + profilé de support en acier (pré-assemblé)
A = Levage + 200 mm
B = Hauteur libre - levage + 600 mm
Largeur max. 3 200 mm
Hauteur max. 3 200 mm
Levage requis min. 1 700 mm

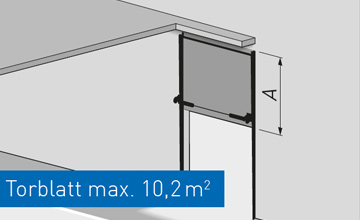

T 500 DS
FERRURE VERTICALE AVEC ARBRE À RESSORTS EN BAS
A = Hauteur Light + 400 mm
Largeur max. 3 200 mm
Hauteur max. 3 200 mm

T 500 DDE (disponible à partir de 9 vantaux)
VOLET VERTICAL AVEC ARBRE À RESSORT EN BAS + PROFILÉ DE SUPPORT EN ACIER (PRÉFABRIQUÉ)
A = Hauteur libre + 550 mm
Largeur max. 3 200 mm
Hauteur max. 3 200 mm

Systèmes de rails et de fixations

Les points forts

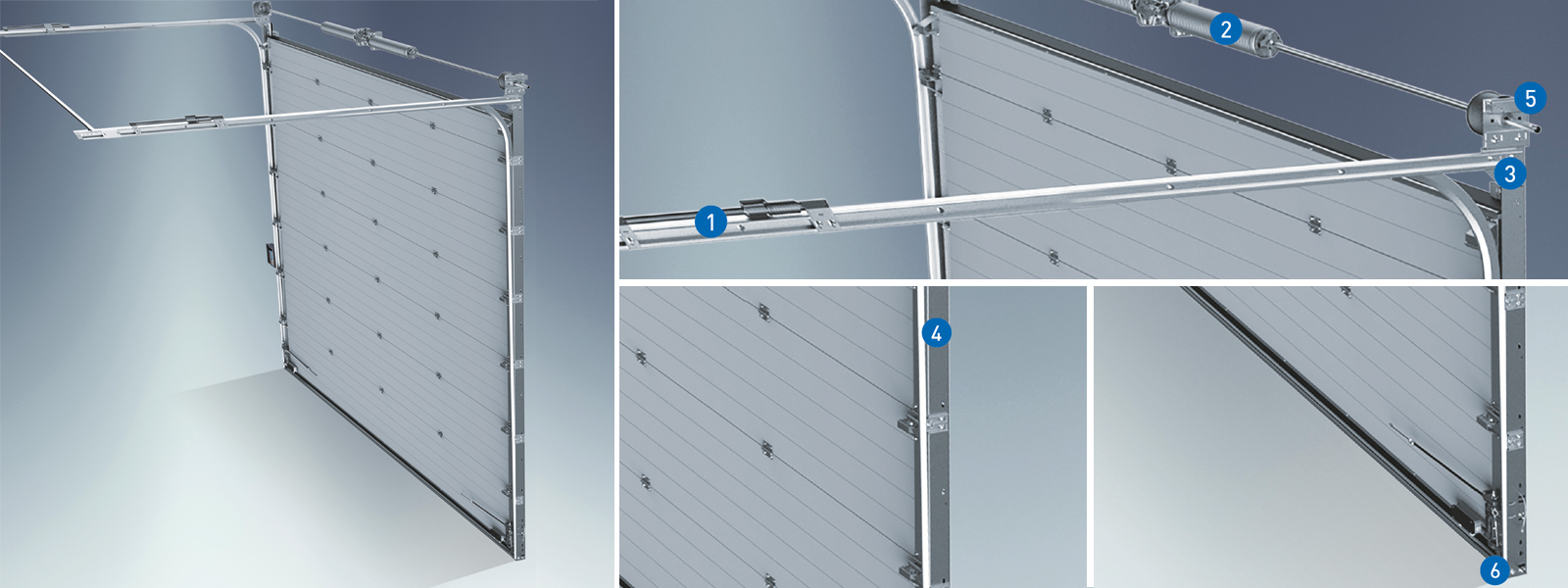

Points forts des systèmes de rails

CONFORT D'INSTALLATION MODULAIRE ET HAUTE QUALITÉ

Les systèmes de rails Novoferm sont modulaires et sont assemblés autant que possible à l'avance. Les systèmes de rails conviennent aussi bien aux portes Thermo et NovoLux qu'à la porte NovoLux XL. La qualité et la durabilité certifiées sont toujours au cœur du développement et de l'installation des systèmes de rails.

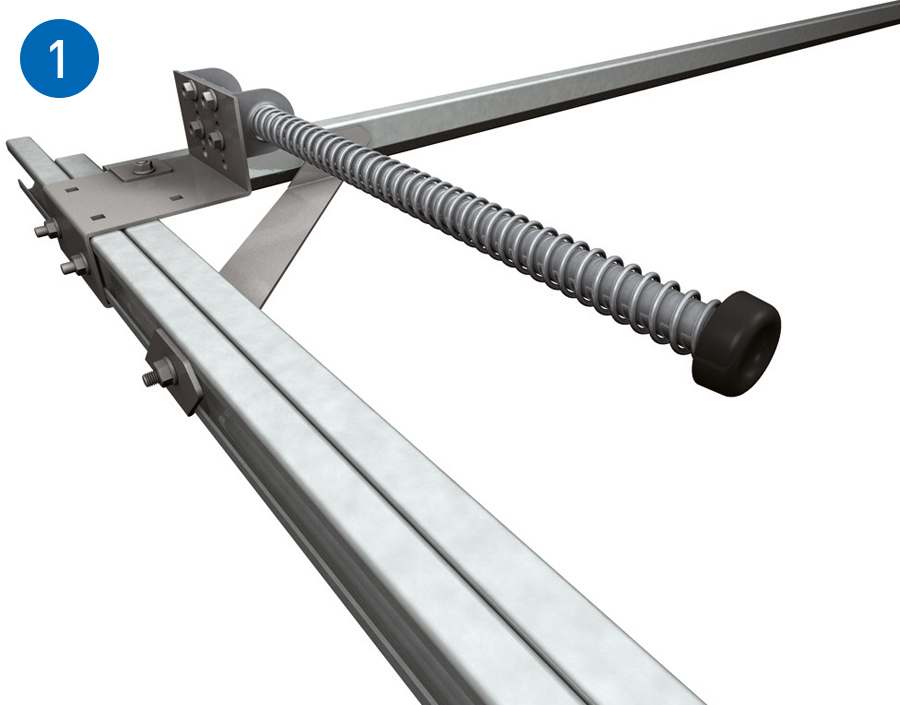

D'AMORTISSEUR À RESSORT L'amortisseurà ressort haute résistance assure une impulsion initiale de la porte en position horizontale pour faciliter la fermeture. La longueur de l'amortisseur à ressort dépend de la configuration de la porte.

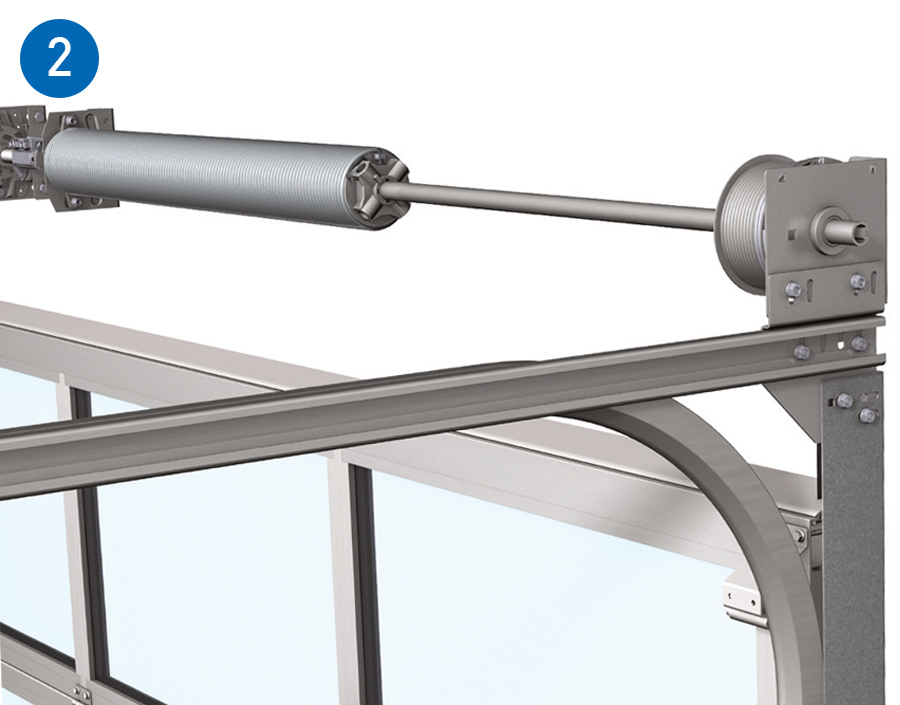

DES RESSORTS DE TORSION Les ressorts de torsion sont conçus pour 30 000 cycles de charge en standard. Dans les zones où les portes sont soumises à une utilisation intensive, il est possible d'opter pour des ressorts de torsion conçus pour 60 000 cycles de charge.

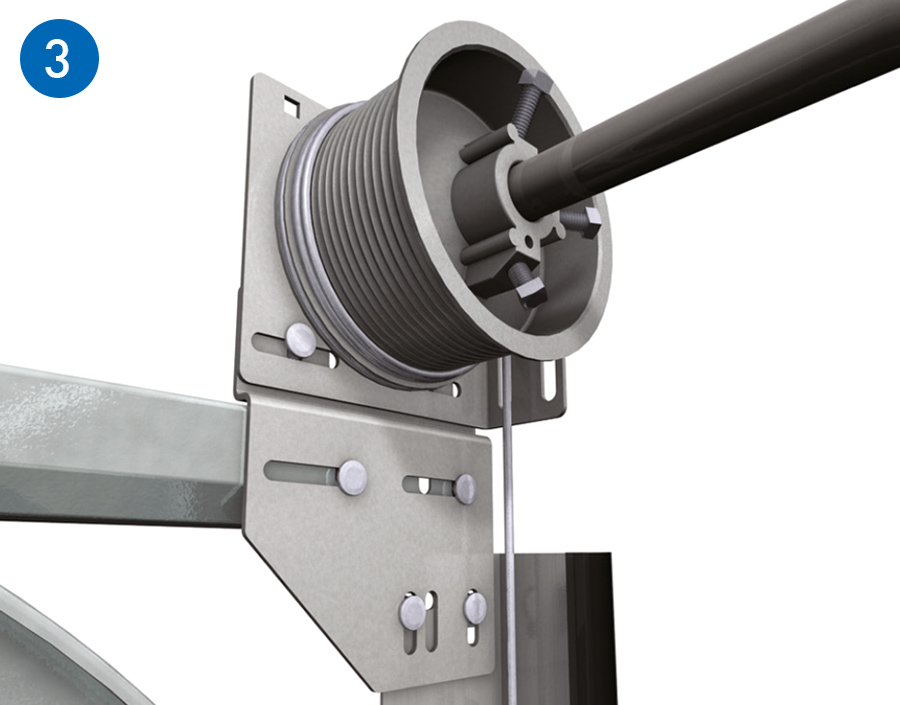

DES CORDESDE SOUTIEN Grâce à la conception modulaire de nos systèmes de rails et de nos fixations, nous pouvons toujours garantir le positionnement correct de la corde de soutien par rapport aux rails verticaux. Cela garantit une sécurité et une fiabilité maximales.

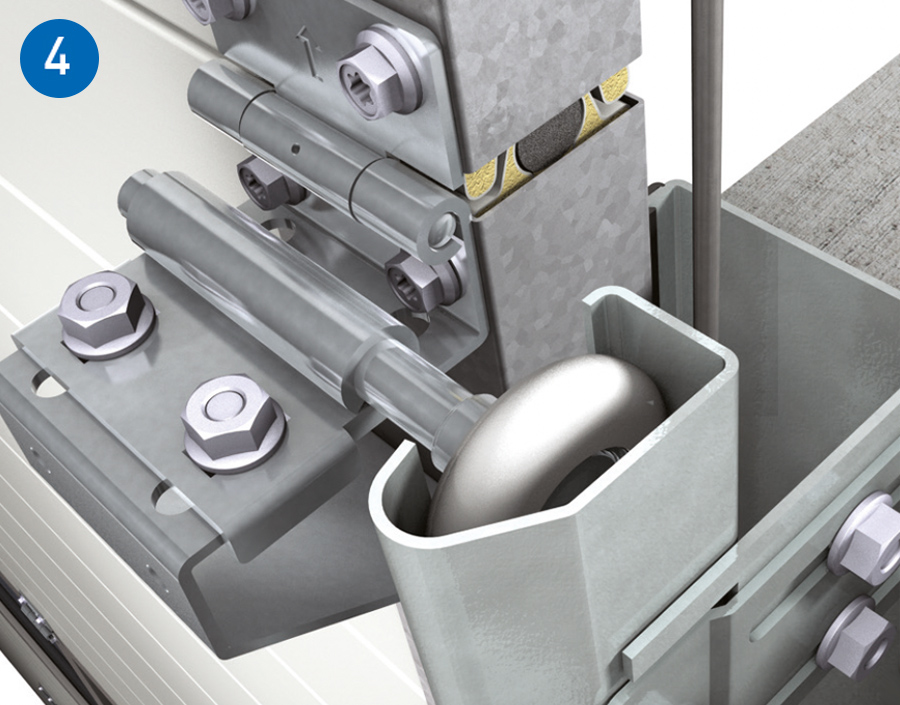

DU RAIL DE SÉCURITÉLe rail de sécurité empêche les roulettes de dérailler. Pour plus de sécurité, le câble de suspension reste dissimulé à l'intérieur du rail.
